Инструкция по эксплуатации Goulds Pumps 3196 i-FRAME - IOM

Страница 200

Advertising
background image

497F

332A

497G

370C

370D

423

134

496

136

382

112A

361A

400

122

370E

241

408A

408L

370B

319

408W

113A

372T

761B

408W

408N

408M

168A

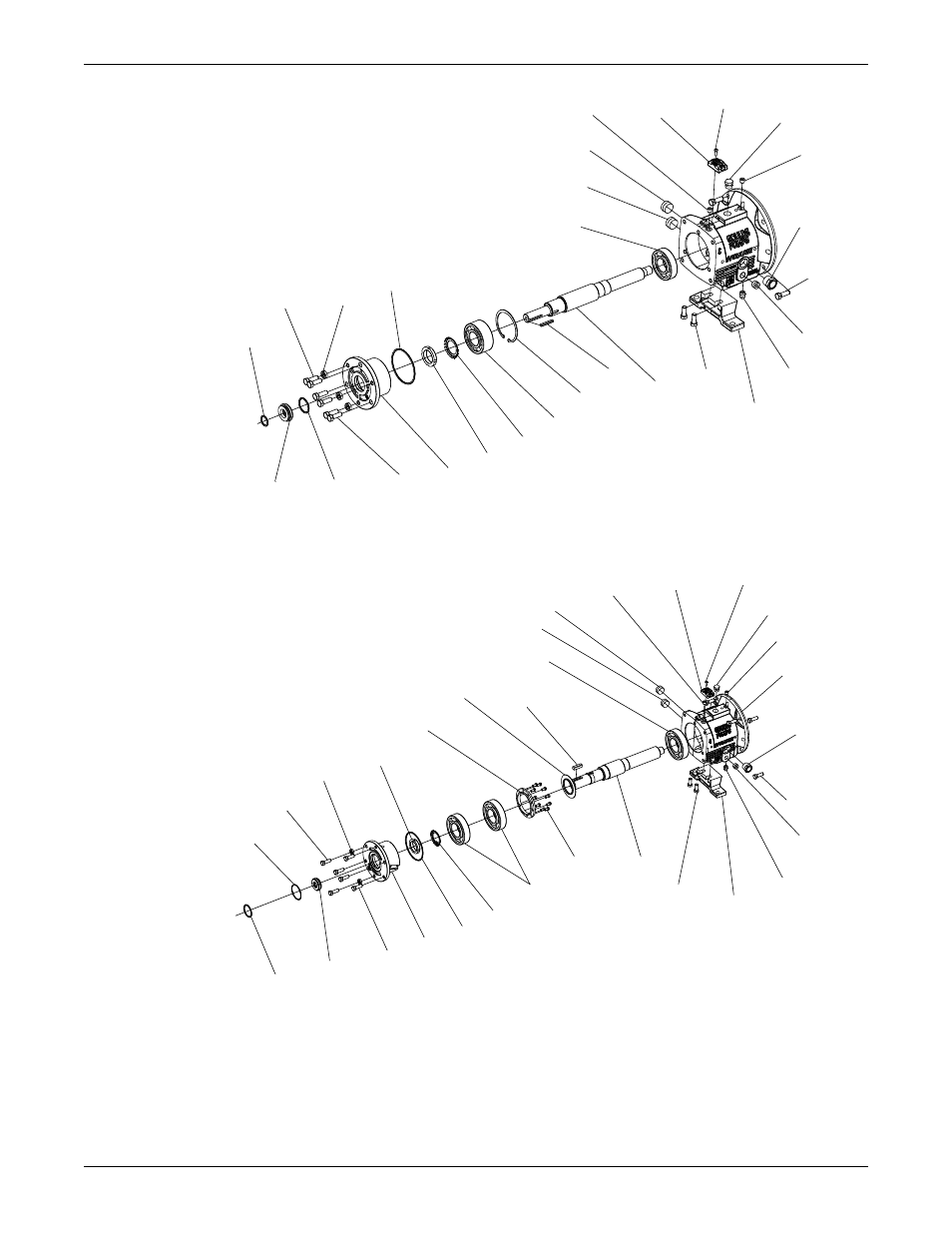

Рис. 64: MTi, стойка подшипника, покомпонентный чертеж

497F

332A

497G

370D

423

370C

134

496

136

382

112A

253B

236A

248

122

400

370F

168A

408M

408N

241

408A

319

317B

408W

113A

372T

761B

408W

408L

228A

Рис. 65: LTi, стойка подшипника, покомпонентный чертеж

Перечень деталей и чертежи поперечного сечения (продолжение)

198

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
