Описание деталей CV 3196
3196
3796
HT 3196
CV 3196
LF 3196
3198
NM 3196
Корпус
Рабочее колесо
Крышка
Привод

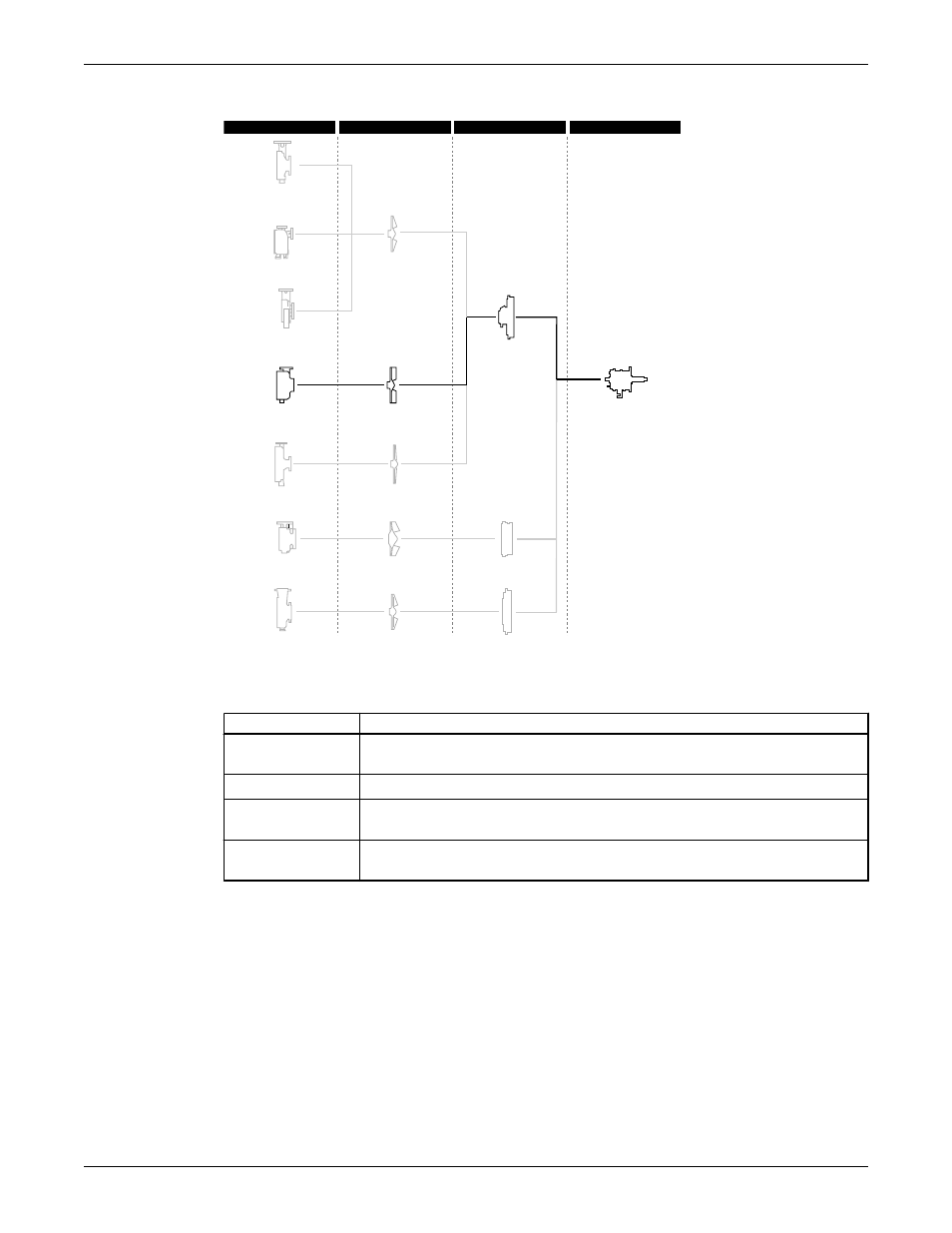

Рис. 12: Описание деталей CV 3196
В данной таблице описаны детали корпуса насоса.
Табл. 9: Кожух
Часть
Описание
Напорная часть
Тангенциального типа. Дополнительно могут устанавливаться соединения
для вентиляции, промывки и очистки от твердых загрязнений.
Прокладка
Полностью разделенное
Метод монтажа
Внутренняя опора обеспечивает максимальное сопротивление смещению в
результате воздействия нагрузки, оказываемой трубопроводами.
Стандартный
фланец
Фланцы резьбовые плоские класса ANSI 150.
Рабочее колесо
Рабочее колесо
• полностью открытое, в выточке кожуха
• оснащено изогнутыми лопостями
• закреплено винтом на валу
Резьба отделена от рабочей жидкости с помощью тефлонового кольцевого уплотнения.
