ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию необходимо отключить
подачу электрической энергии на привод. Если подача электрической энергии на привод не будет
отключена, это может привести к тяжелым производственным травмам.
1. Снимите муфту
2. Индикатор следует установить таким образом, чтобы его шток касался или конца вала или
лицевой поверхности муфты.

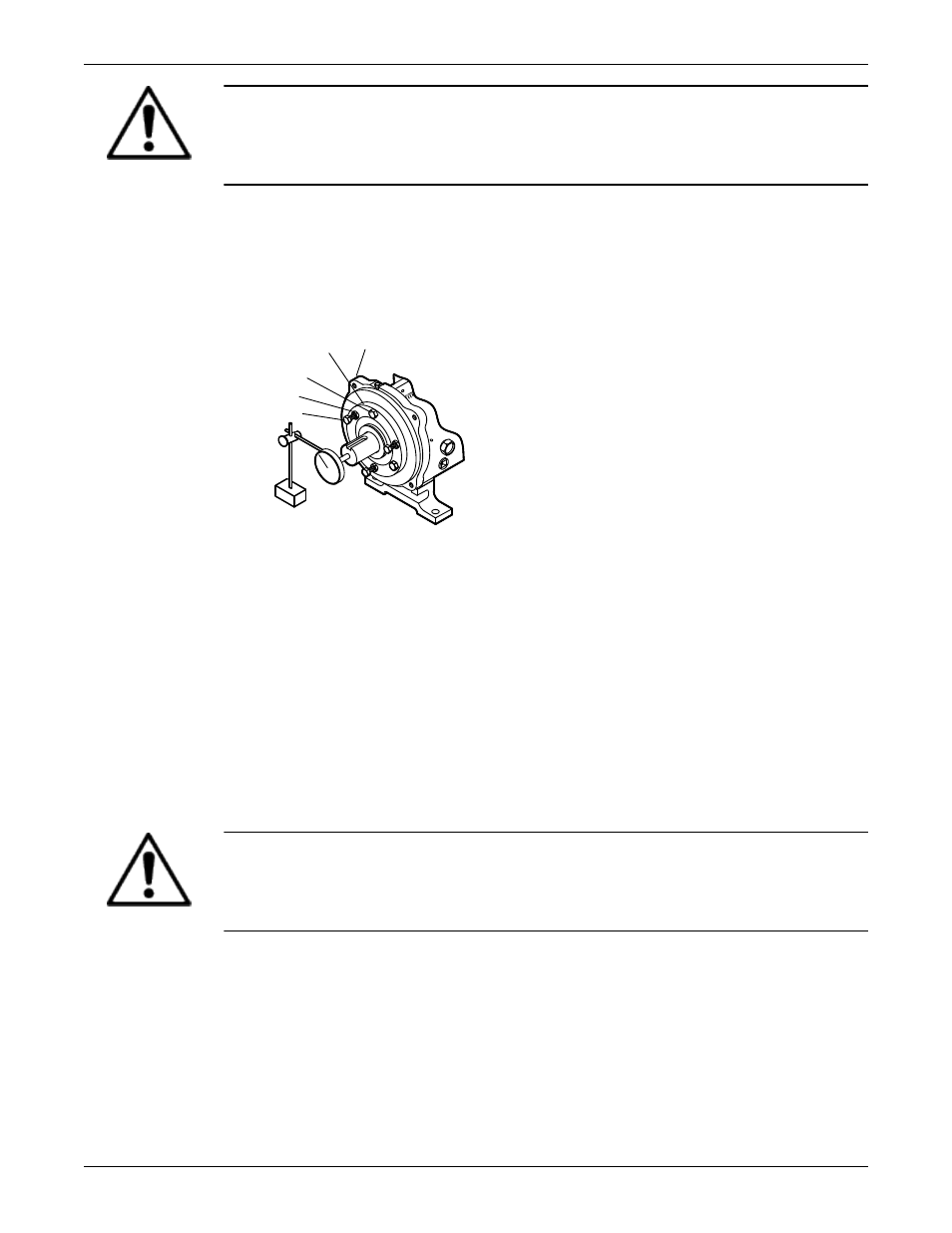

Метод
цифрового
индикатора
228
134A
370C
423
370D
3. Ослабьте каждый из фиксирующих болтов (370C) на несколько оборотов.
4. Ослабьте контрнайки (423C) на болтах-домкратах(370D).
5. Затяните болты так, чтобы рабочее колесо касалось крышки набивочной камеры или корпуса
сальника. Попробуйте провернуть вал, чтобы убедиться, что рабочее колесо касается крышки
набивочной камеры или корпуса сальника.
6. Обнулите показания циферблатного индикатора.
7. Ослабьте болты-домкраты (370D) на несколько оборотов.
8. Затягивайте фиксирующие болты (370C). При этом рабочее колесо будет перемещаться от
крышки набивочной камеры или корпуса сальника. Прекратите затягивание болтов при
достижении цифровым индикатором значения величины зазора 0,060 дюйма (1,52 мм).
9. Закрутите домкратные болты (370D) и равномерно затяните контргайки (423).
10. Убедитесь, что вал проворачивается свободно.
Регулировка зазора рабочего колеса - метод щупа (все кроме CV 3196)
ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию необходимо отключить
подачу электрической энергии на привод. Если подача электрической энергии на привод не будет
отключена, это может привести к тяжелым производственным травмам.
1. Отключите подачу электропитания на привод и снимите кожух муфты.
2. Открутите контргайки (423B) на болтах-домкратах (371A), и затем выкрутите болты
приблизительно на два оборота.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
72 Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
