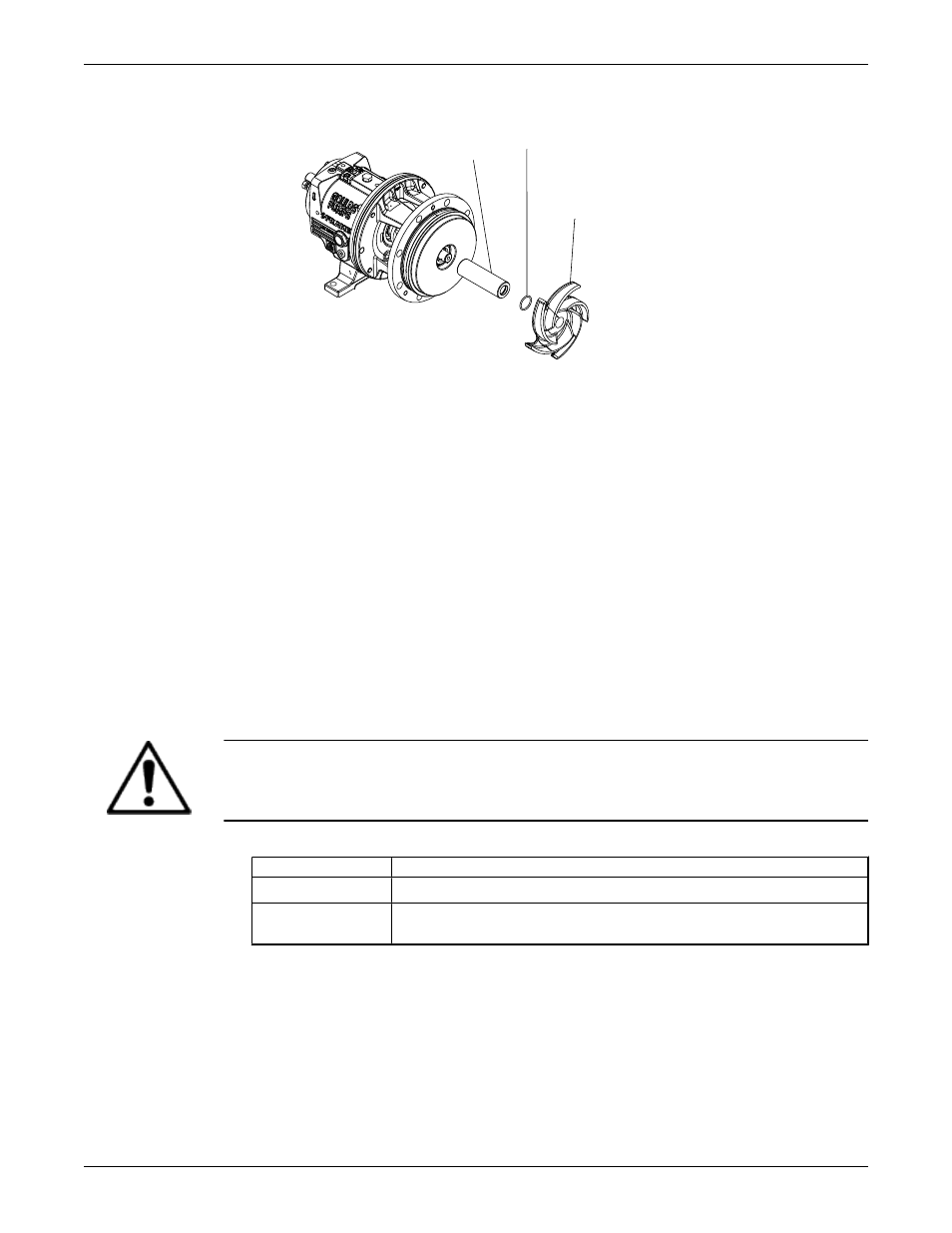

412A

101

126

2. Пометьте вал и втулку напротив камеры уплотнения.
3. Продолжите сборку насоса, за исключением механического уплотнения.
4. Отрегулируйте зазор рабочего колеса.

Дополнительная информация приведена в разделе "Регулировка зазора рабочего колеса"

5. Проведите линию от пометки на вале и втулке напротив камеры уплотнения.
6. Снимите кожух, рабочее колесо и камеру уплотнения.
7. Установите вращающуюся часть торцевого уплотнения в соответствии с указаниями

производителя.
Используйте проведенную линию как контрольный размер уплотнения. Убедитесь, что
вращающаяся часть закреплена с помощью набора винтов в стопорном кольце.

8. Установите сальник со стационарным посадочным местом и прокладку на камеру сальника.
9. Установите уплотнительную камеру.
10. Закончите сборку насоса.

Монтаж крыльчатки

ОСТОРОЖНО:
При работе с рабочим колесом надевайте толстые защитные перчатки. Острые края могут стать
причиной травмы.

1. Установка рабочего колеса

Типоразмер насоса Рекомендуемые действия
STi, MTi, и LTi

Установите рабочее колесо (101) и кольцевую прокладку (412А).

XLT-i и i17

Установите рабочее колесо (101) и тефлоновую шайбу (428D) на

заглушку (458Y).

Техническое обслуживание (продолжение)

158

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
