Демонтаж крышки уплотнительной камеры – Инструкция по эксплуатации Goulds Pumps 3196 i-FRAME - IOM
Страница 108
250
184
355
370H
4. Снимите втулку вала (126).
Торцевое уплотнение следует прикреплять к втулке.
5. Ослабьте регулировочные винты и извлеките вращающуюся часть из втулки.
6. Для модели 3198 снимите тефлоновую втулку:
a) Демонтируйте со втулки торцевое уплотнение.
b) Выполните продольный разрез втулки с помощью острого ножа.
7. Снимите стационарное посадочное место и сальник или камеру уплотнения вместе с прокладкой.
ПРИМЕЧАНИЕ: Соблюдайте осторожность при работе со стационарным элементом
торцевого уплотнения, зажатым между задней панелью и втулкой или установленным в гнезде
уплотнительной камеры. Несоблюдение этого правила может привести к повреждению
оборудования.
383 250
383
126

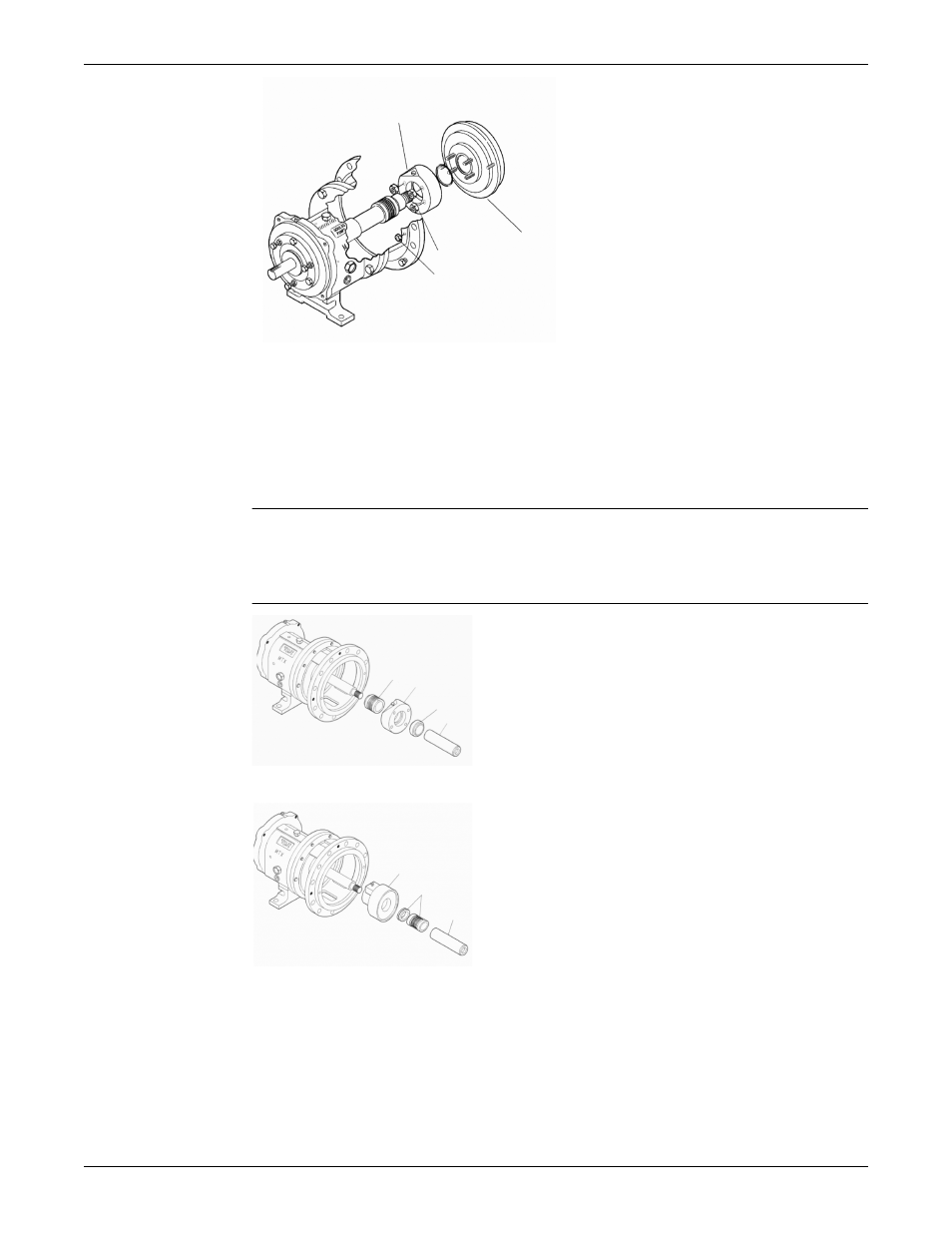

Рис. 34: Снимите стационарное посадочное место и сальник
250
383
126
Рис. 35: Снятие стационарного посадочного места и сальника
Демонтаж крышки уплотнительной камеры
1. Снимите гайки сальника (355) и сальник (107).
2. Снимите гайки уплотнительной камеры (370H).
3. Снимите крышку уплотнительной камеры (184).
Техническое обслуживание (продолжение)
106
Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
