Контрольный список для нагнетательного трубопровода
Контрольный список
Проверяемые показатели Пояснение/комментарий Отметка о
выполнени
и
Нагнетательная линия должна быть
снабжена запорным клапаном.
Запорный клапан требуется для:
• заливки;
• регулировки расхода;
• осмотра и техобслуживания насоса.
Пример: оборудование нагнетательного
трубопровода
Нагнетательная линия должна быть
снабжена обратным клапаном,
установленным между запорным
клапаном и нагнетательным
фланцем насоса.
Расстояние между запорным клапаном и
насосом должно обеспечивать возможность
выполнения проверки обратного клапана.
Обратный клапан предотвращает повреждения
насоса и уплотнения в результате воздействия
обратного потока при отключенном приводном
блоке. Данный клапан также используется для
ограничения расхода жидкости.
Пример: оборудование нагнетательного
трубопровода
При использовании переходников
они должны устанавливаться между
насосом и обратным клапаном.
Пример: оборудование нагнетательного
трубопровода
При установке в системе
быстрозакрывающихся клапанов
необходимо использовать
амортизаторы.
Это обеспечивает защиту насоса от перепадов
потока и гидравлических ударов.

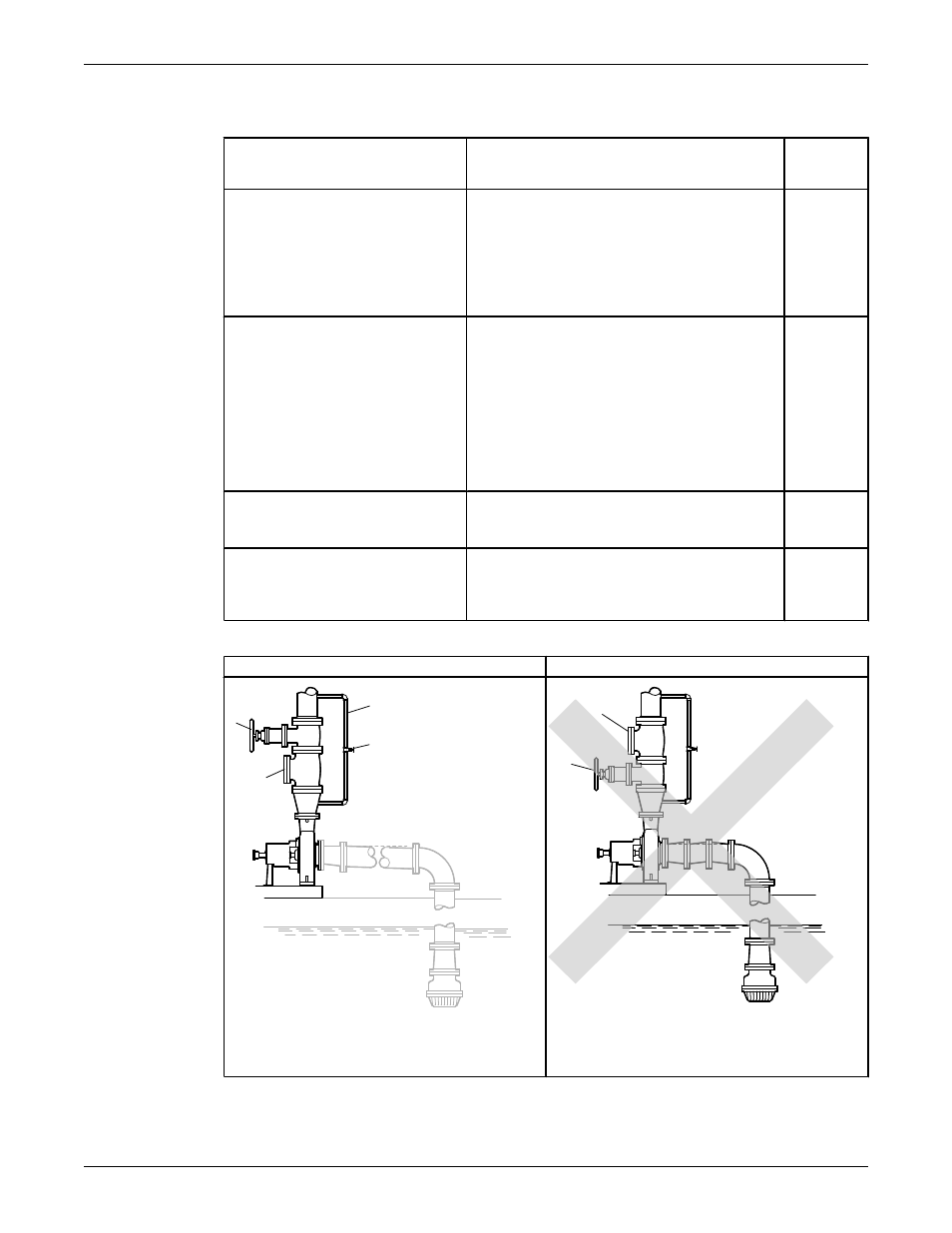

Пример: оборудование нагнетательного трубопровода
Правильно Неправильно
1
2
3
4
1. Обводная линия
2. Отсечный клапан
3. Обратный клапан
4. Запорный клапан нагнетательной линии
2
1
1. Обратный клапан (неправильное положение)
2. Нельзя устанавливать запорный клапан между
обратным клапаном и насосом
