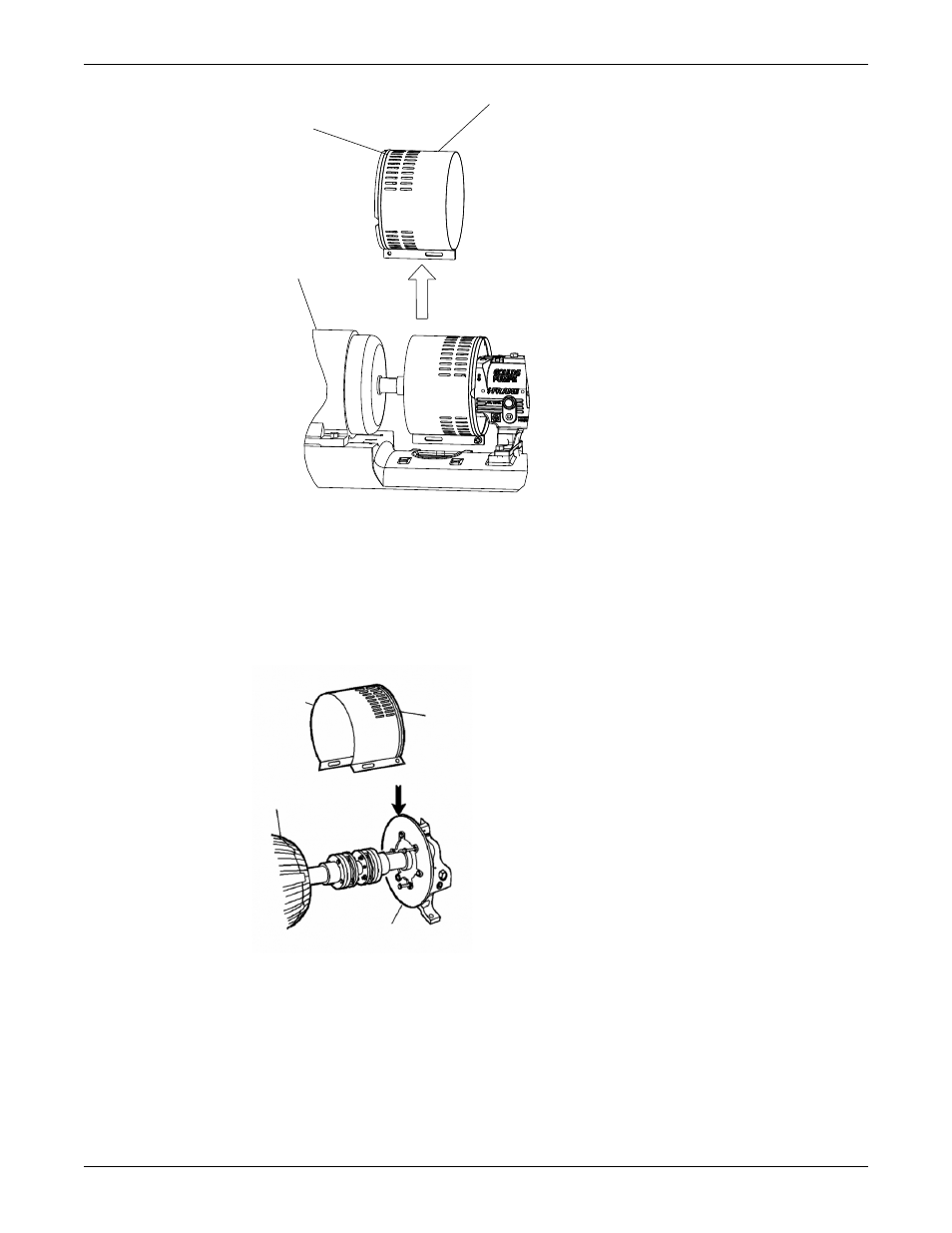

Кольцевая
Привод
Ограждение муфты на стороне привода
проточка
6. Снимите оставшуюся гайку, болт и шайбы с защитного кожуха полумуфты насоса.
Снимать концевую пластину с насосной части корпуса подшипника не обязательно. Доступ к
самонарезающим болтам корпуса подшипника при необходимости техобслуживания
внутренних деталей насоса возможен без удаления концевой пластинки.
7. Снимите защитный кожух полумуфты насоса:
a) Слегка расширьте нижнюю часть.
b) Поднимите вверх.
1
2
3
4
1. Кольцевая канавка
2. Концевая пластина насоса
3. Привод
4. Половина защитного кожуха со стороны насоса
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
66 Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
