3. Выровняйте монтажные площадки привода:
ПРИМЕЧАНИЕ: Для обеспечения надлежащего горизонтального выравнивания удаляйте
всю грязь с монтажных площадок. Несоблюдение этого правила может привести к
повреждению оборудования или снижению производительности.
a) Поместите один из ватерпасов вдоль одной из двух площадок.
b) Поместите второй ватерпас поперек торцов двух площадок.
c) Выровняйте площадки, регулируя четыре угловых винтовых домкрата.
Убедитесь, что показатели продольного и поперечного ватерпасов максимально
приближаются к нулю.

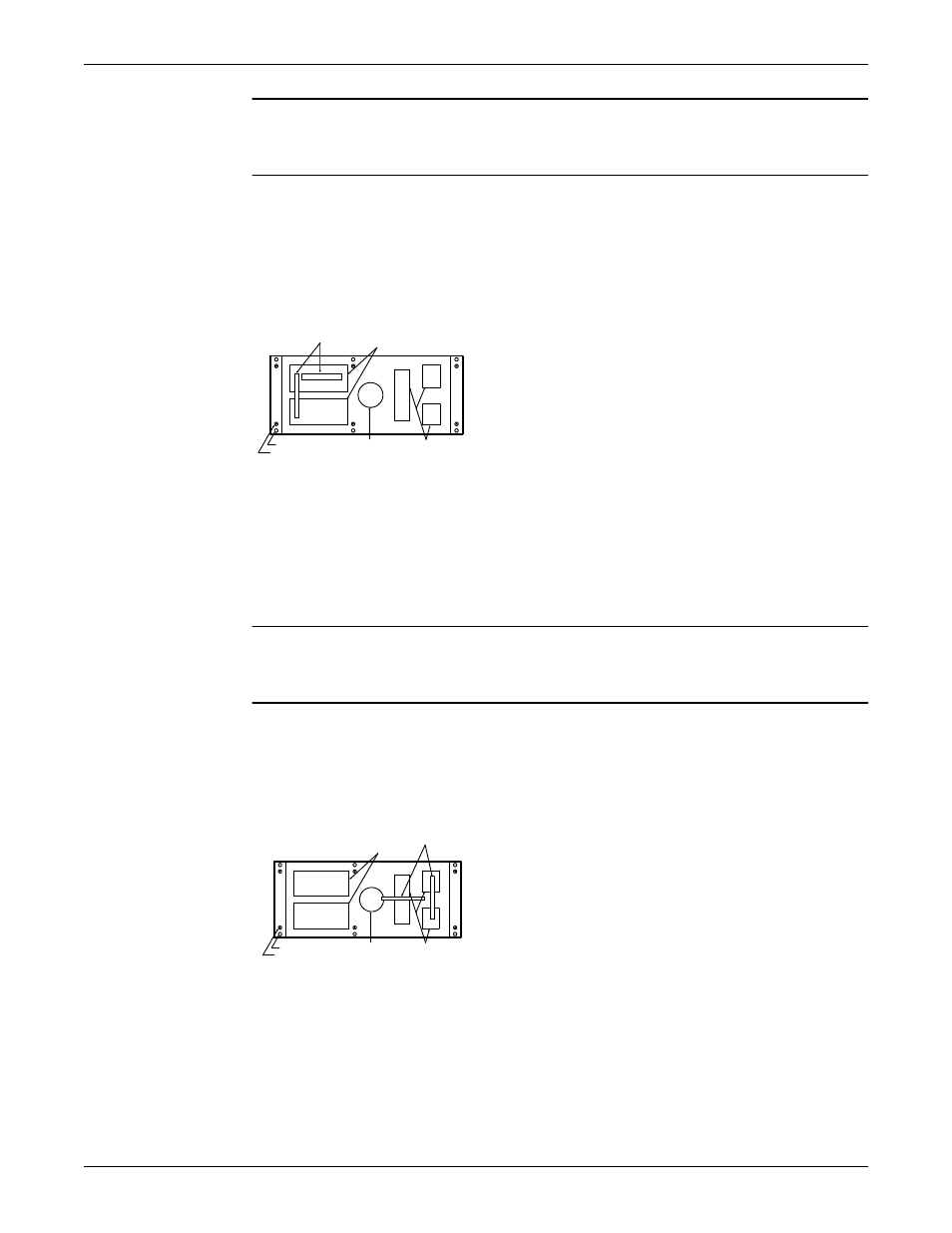

При снятии показаний используйте диаграмму выравнивания опорной плиты.
1
2
3
4
5
6
1.
Ватерпасы
2.
Монтажные площадки привода
3.
Фундаментные болты
4.
Винтовые домкраты
5.
Отверстие для заливания раствора
6.
Монтажные площадки насоса
4. Опустите центральные винтовые домкраты вниз до их посадки на соответствующие пластины
на поверхности фундамента.
5. Выровняйте монтажные площадки привода:
ПРИМЕЧАНИЕ: Для обеспечения надлежащего горизонтального выравнивания удаляйте
всю грязь с монтажных площадок. Несоблюдение этого правила может привести к
повреждению оборудования или снижению производительности.
a) Поместите один из ватерпасов вдоль одной из двух площадок.
b) Поместите второй ватерпас поперек центров двух площадок.
c) Выровняйте площадки, регулируя четыре угловых винтовых домкрата.
Убедитесь, что показатели продольного и поперечного ватерпасов максимально
приближаются к нулю.
1
2
3
4
5
6
1.
Монтажные площадки привода
2.
Ватерпасы
3.
Фундаментные болты
4.
Винтовые домкраты
5.
Отверстие для заливания раствора
6.
Монтажные площадки насоса
6. Вручную затяните гайки фундаментных болтов.
7. Проверьте горизонтальное выравнивание с помощью ватерпасов, при необходимости,
отрегулируйте винтовые домкраты и фундаментные болты.
