1. Обнулите два циферблатных индикатора (угловой и параллельный) в верхнем центральном
положении («на 12 часов») полумуфты привода (Y).
2. Поверните индикаторы в нижнее центральное положение («на 6 часов»).
3.
4.
Окончательная регулировка для горизонтальной коррекции
Установка полностью отрегулирована, если показатели как углового (А) так и параллельного (Р)
индикаторов колеблются в пределах не более чем 0,002 дюйма (0,05 мм) при измерении в четырех
точках, отстоящих одна от другой на 90°.
1. Обнулите два циферблатных индикатора (угловой и параллельный) в точке на левой стороне
полумуфты привода (Y), отстоящей на 90° от верхнего центрального положения («на 9 часов»).
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3.
4.
С-образный фланец
Области применения
С-образный фланец представляет собой устройство для соединения насоса и привода, которое
позволяет сократить осевой и радиальный люфт между двумя половинами муфты.
Рисунки
340
100
351
418

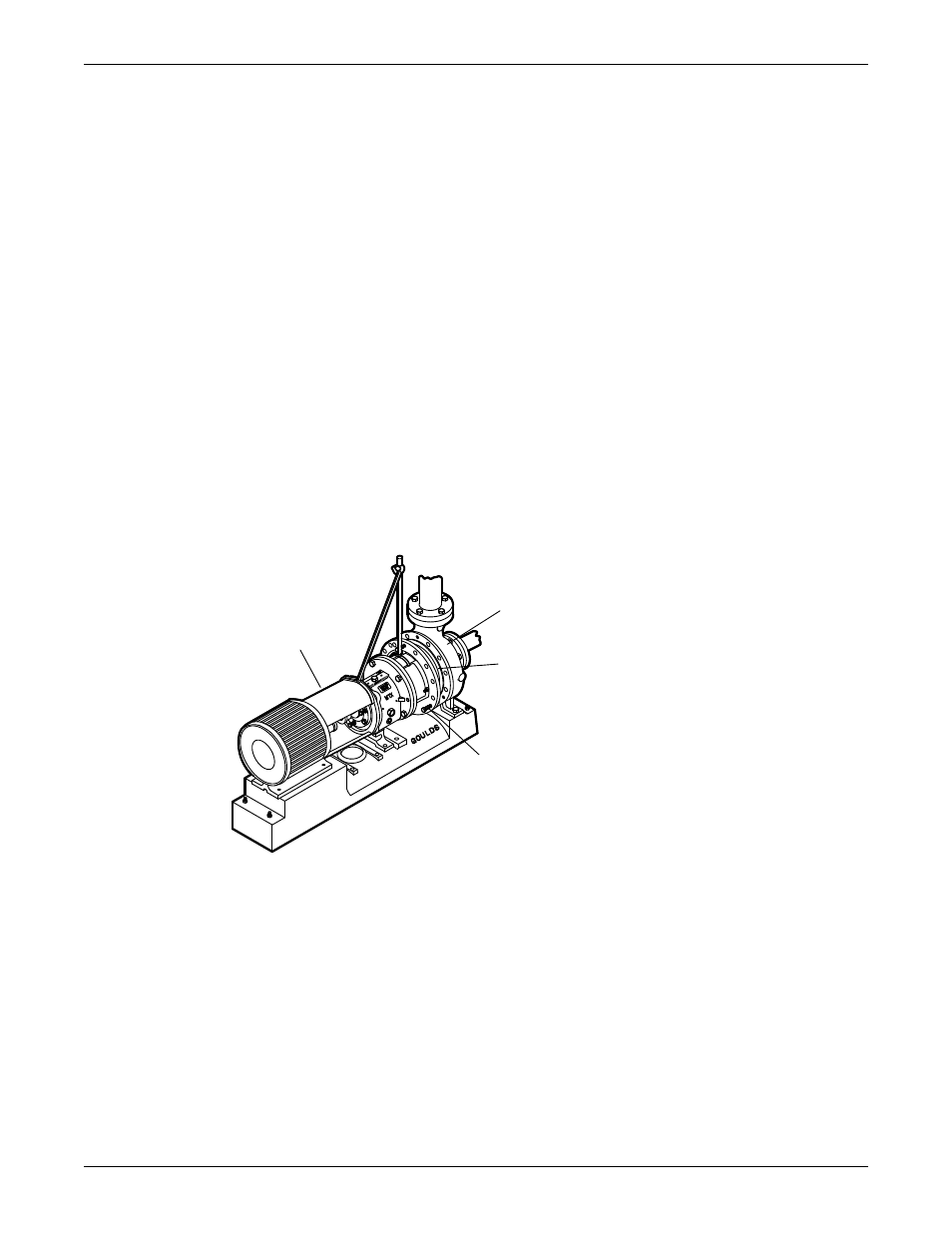

Рис. 27: Пример С-образного фланца (340)
Требования к соосности
При использовании С-образного фланца необходимость в регулировке соосности вала отсутствует.
Шпунтовое соединение блока привода с фланцем и фланца со стойкой подшипника
автоматически обеспечивает соосность вала в заданных пределах.
Заданные пределы
C-бразный фланец может обеспечить биения не более 0,007 дюйма (T.I.R. - полное замеренное
биение). Однако, в результате накопления допусков различных деталей, сумарное биение может
достигать 0,015 дюйма TIR.
Если требуется обеспечить высокую надежность насоса (с обеспечением соосности не хуже 0,002
дюйма (0,05мм)), то необходимо установить привод на лапах, прикрепленных к плите,
обработанной на станке с высокой точностью, и выполнить обычную процедуру выравнивания.
Установка (продолжение)
