Инструкция по эксплуатации Goulds Pumps 3196 i-FRAME - IOM

Страница 154

Advertising
background image

444

184

262

264

107

355

106

265

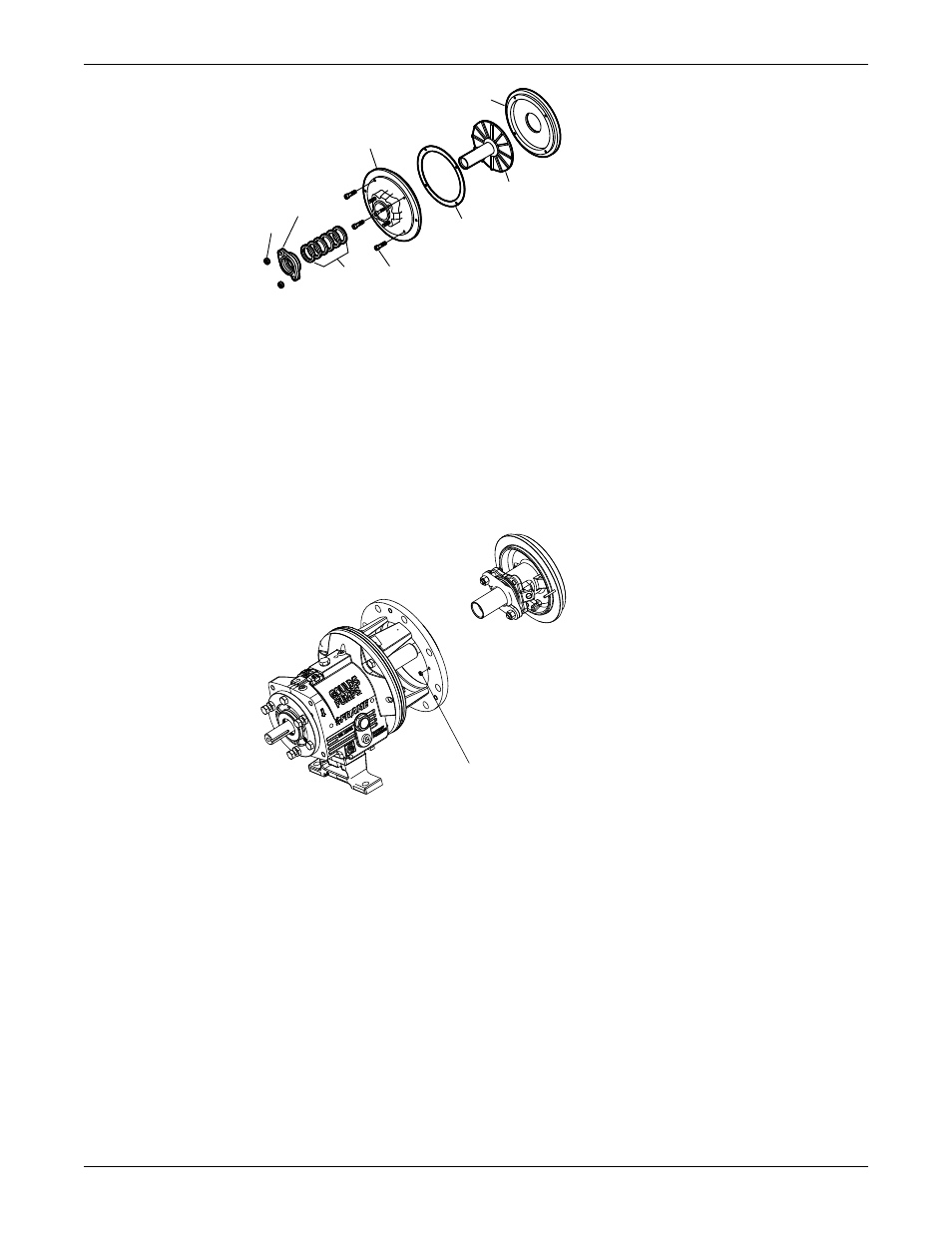

2. Поместите рабочее колесо (262) в заднюю пластину (444), втулкой вверх.
3. Положите тефлоновую прокладку (264) на заднюю пластину (444) и совместите отверстия в

прокладке с отверстиями в задней пластине.

4. Положите крышку уплотнительной камеры (184) на заднюю пластину (444) и совместите

отверстия в прокладке с отверстиями в задней пластине.

5. Установите четыре винта с головкой под внутренний ключ (265) и плотно затяните.
6. Установите в сальник новый уплотнительный элемент.
7. Установите прокладку (360Q) и сальник (107) на крышку уплотнительной камеры (184).
8. Установите гайки (355).
9. Установите узел уплотнния подвижного соединения и гайки (370H).

370H

10. Проверните биение крышки уплотнительной камеры и проверните индикатор на 360º.

Показания индикатора более 0,005 дюйма (0,013 мм) свидетельствует о наличии проблемы.

Техническое обслуживание (продолжение)

152

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
