Описание деталей 3796
3196
3796
HT 3196
CV 3196
LF 3196
3198
NM 3196
Корпус
Рабочее колесо
Крышка
Привод

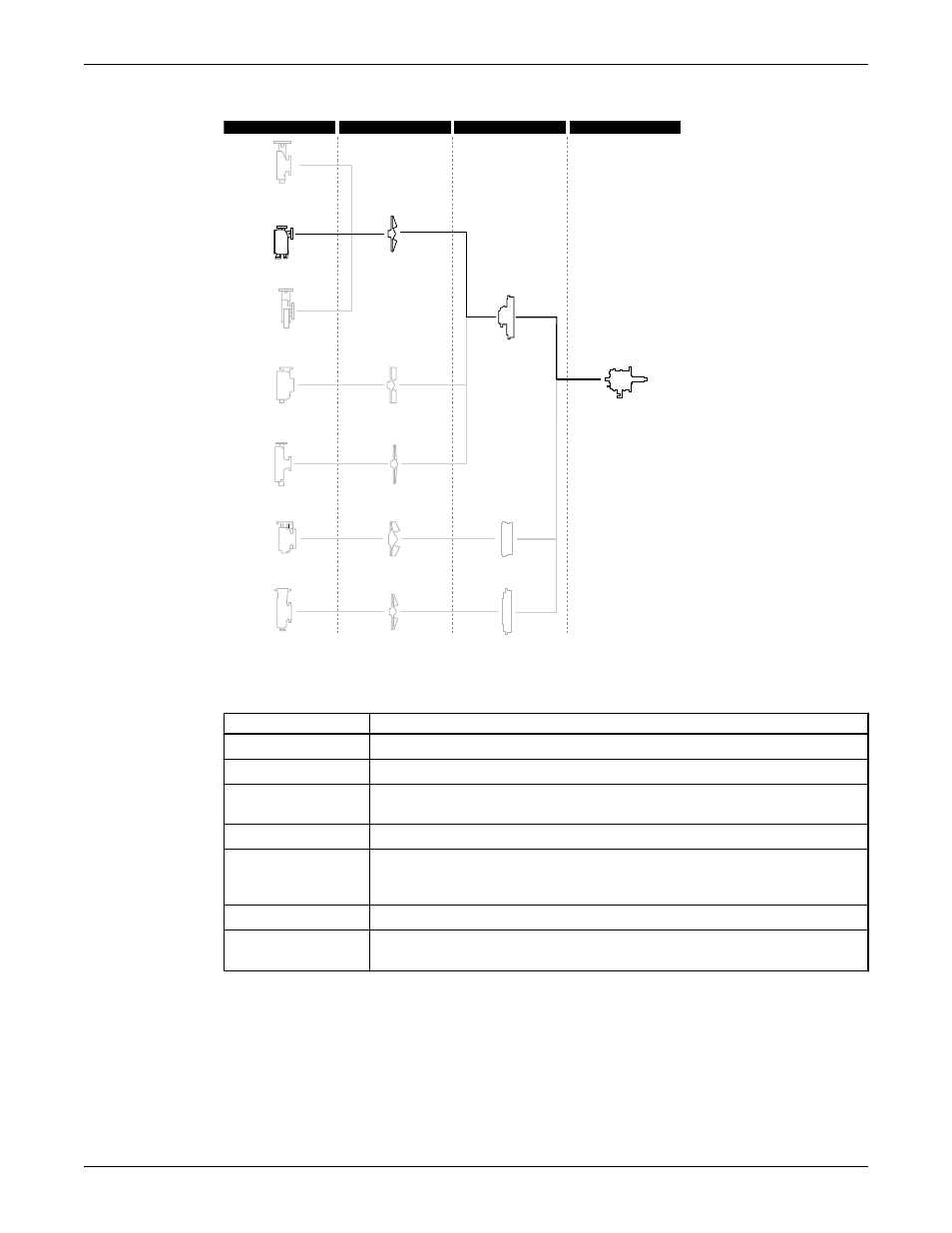

Рис. 10: Описание деталей 3796
В данной таблице описаны детали корпуса насоса.
Табл. 7: Кожух
Часть
Описание
Напорная часть
Верхняя средняя линия
Сапун корпуса
Самовентилируемый
Заливочная камера
находящаяся в середине позволяет насосу самостоятельно удалять воздух и
осуществлять заливку
Уплотнение
полностью разделенное
Метод монтажа
Встроенная опора обеспечивает максимальное сопротивление смещению и
деформации в результате воздействия нагрузки, оказываемой
трубопроводами.
Стандартный фланец Плоский резьбовой фланец ANSI
Дополнительный
нагреватель
При использовании вне помещений погружной нагреватель позволяет
предотвратить замерзание жидкости в заливочной камере
Рабочее колесо
Рабочее колесо
• полностью открыто
• закреплено винтом на валу
Резьба отделена от рабочей жидкости с помощью тефлонового кольцевого уплотнения.
Описание изделия (продолжение)
