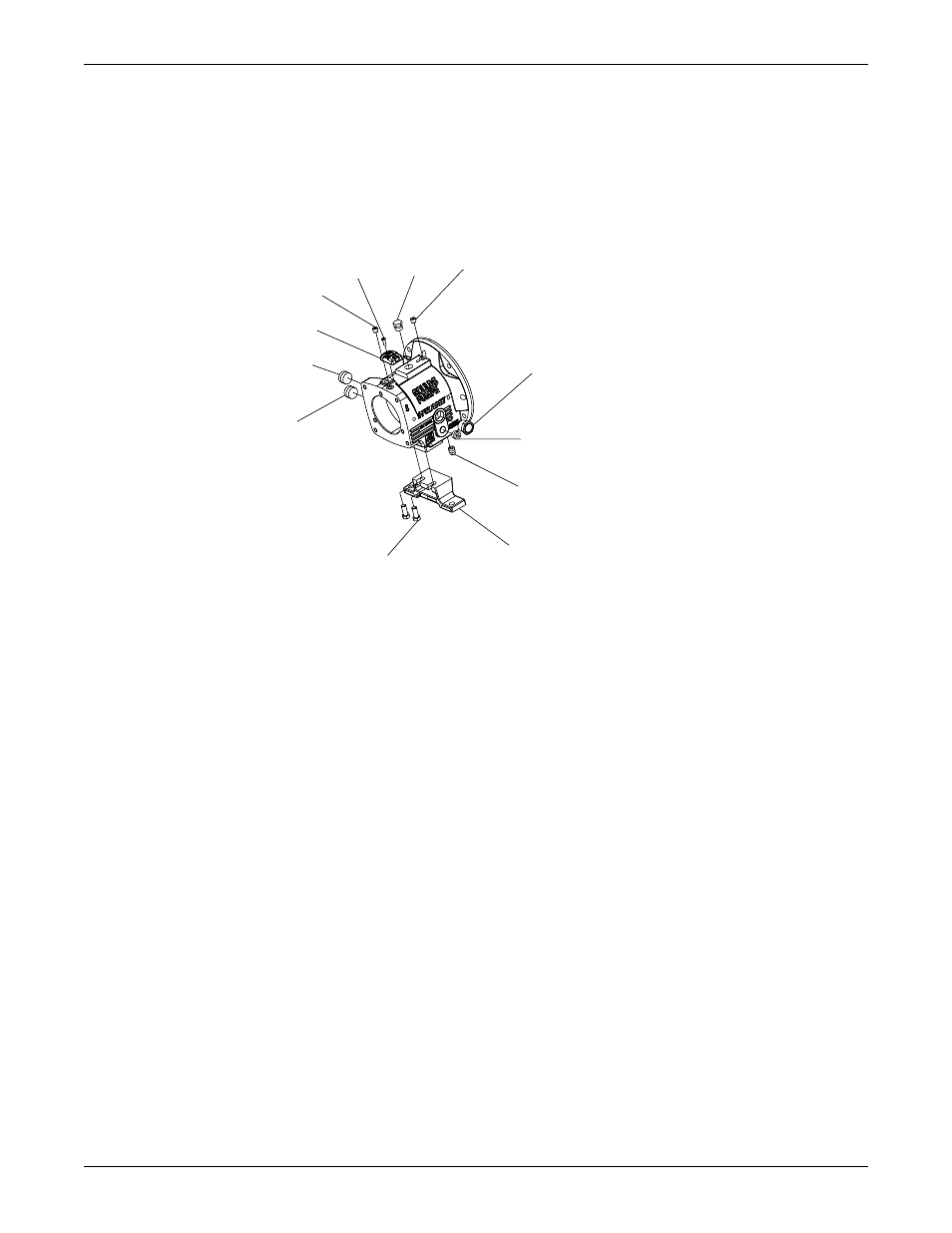

c) Установите смотровое стекло (319).
d) Установите заглушку смотрового отверстия (408J).
e) Установите заглушку входа холодильника масла (408L).
f) Установите заглушку выхода холодильника масла (408M).
g) Установите четыре заглушки соединителей маслянного тумана (408H).

Или: Установите заглушки двух соединителей для смазки (193) и двух отверстий выпуска
смазки (113).

h) Присоедините подошву стойки подшипников (241) и затяните болты (370F) усилием руки.

319

408N

408A

241

370F

408N

408W

372T

113A

408W

408M

761B

2. Установите наружный подшипник (112A) на валу (122).

Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке наружного
подшипника защитная шайба должна быть повернута в сторону рабочего колеса.
a) Проверьте вал (122), чтобы убедиться в его чистоте, правильности размеров и отсутствии

заусенцев.

b) Слегка смажьте посадочное место подшипника тонким слоем масла.
c) Извлеките подшипник (112) из упаковки.
d) Удалите консервант с наружного и внешнего диаметра подшипника (112).
e) Используя индукционную печь с циклом размагничивания, нагрейте подшипник (112) до

достижения внутренним кольцом температуры 230 °F (110 °C).

f) Установите подшипник (112) на валу (122) напротив буртика и затяните контргайку (136)

прежде чем подшипник остынет.
Контргайка предотвращает перемещение подшипника в сторону от буртика вала до
остывания.

g) Снимите контргайку подшипника (136) после остывания подшипника (112).

3. Закрепите пружинную шайбу подшипника (382) на валу (122).
4. Накрутите контргайку (136) на вал (122) и затяните ее.
5. Загните язычок пружинной шайбы в выборку на контргайке.
6. Закрепите стопорное кольцо подшипника (361A) на валу (122).

Убедитесь, что плоская сторона кольца направлена к подшипникам.

7. Покройте внутреннюю поверхность подшипника смазкой.
8. Установите внутренний подшипник (168) на валу (122).

Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке
встроенного подшипника защитная шайба должна быть повернута в сторону,
противоположную рабочему колесу.

Техническое обслуживание (продолжение)

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

131
