На данном рисунке обозначены участки внутренней поверхности стойки подшипника,
подлежащие осмотру на предмет износа.
241

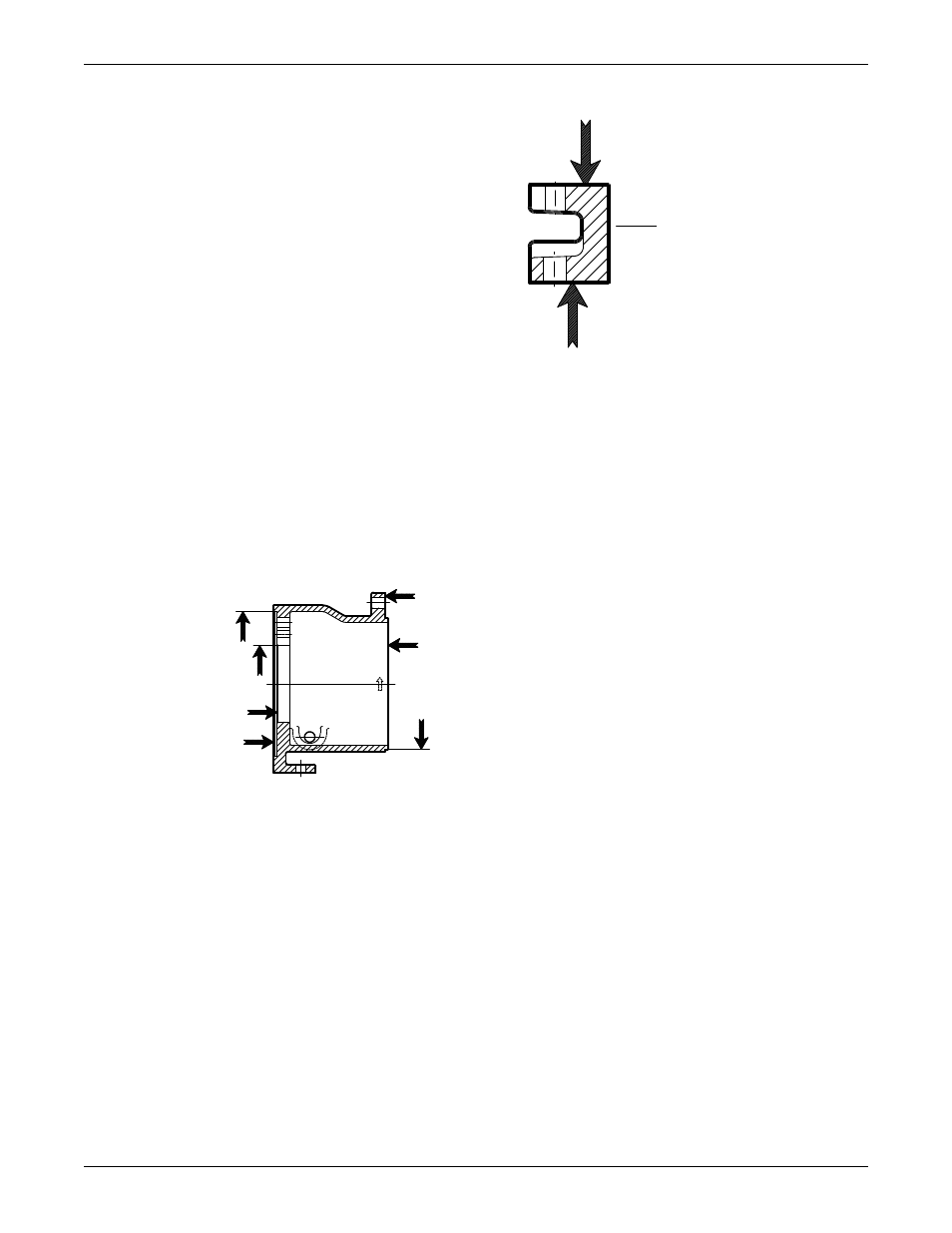

Рис. 42: Участки для проведения осмотра внутренних поверхностей
Проверка С-образного фланца
Контрольный список
• Осмотрите С-образный фланец (340) на предмет трещин.
• Проверьте все поверхности на предмет коррозии, окалины или загрязнений, и удалите все
посторонние материалы.
• Проверьте наличие коррозии, в т.ч. точечной.
На рисунке показаны зоны С-образного фланца, подлежащие проверке.
Рис. 43: Зоны проверки С-образного фланца
Проверка корпуса сальника и крышки камеры набивки сальника
Контрольный список
При осмотре корпуса сальника и крышки камеры набивки сальника выполните следующие виды
проверки.
• Убедитесь в чистоте всех поверхностей:
o Корпус сальника и крышка камеры набивки сальника
o Прокладка задней крышки подвижного уплотнения
o Монтаж
• Убедитесь в отсутствии точечной коррозии или износа глубже чем 3,2 мм.
Если износ или точечная коррозия превышают данное ограничение, замените корпус
сальника и крышку камеры.
• Проверьте обработанные поверхности и контактные участки, указанные на рисунке.
