Взаимозаменяемость LF 3196

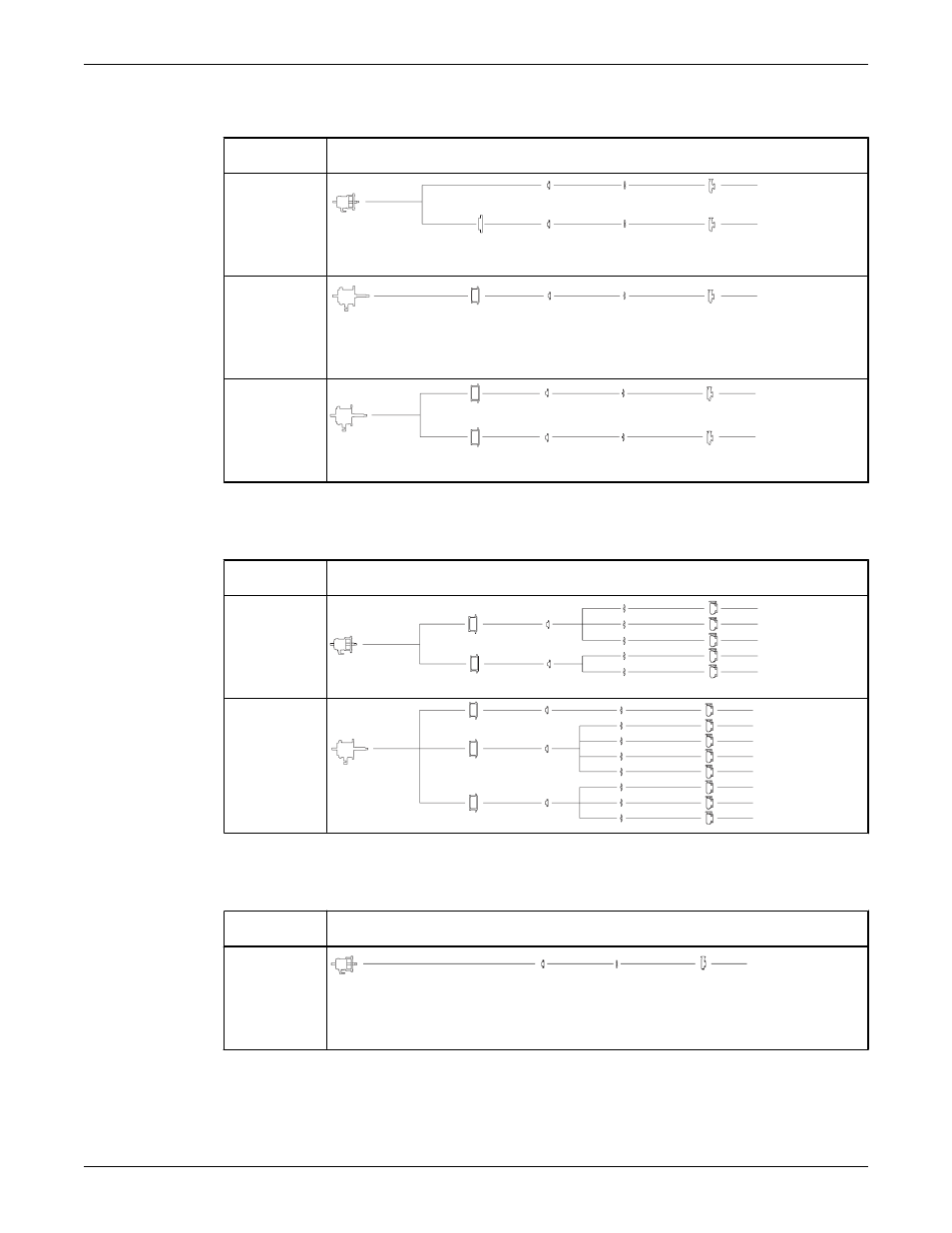

Табл. 42: Чертеж взаимозаменяемости LF 3196
Описание
Вал и подшипники
Узел стойки
Переходник
Корпус сальникаРабочее колесоКорпус
Размер
Модель LF
3196 STi 1–3/8
дюйма
диаметр вала
Max BHP-40
HP
1x1.5-4 AA
1x1.5-8 AA
Модель LF
3196 MTi 1–
3/4 дюйма
диаметр вала
Max BHP-122
HP
1x2-10 A05
Модель LF
3196 LTi 2–1/8
дюйма
диаметр вала
Max BHP-200
HP
1x2-10 A05
1.5x3-13 A20
Взаимозаменяемость NM 3196
Табл. 43: Чертеж взаимозаменяемости NM 3196
Описание
Вал и подшипники
Узел стойки
Переходник
Корпус сальникаРабочее колесоКорпус
Размер
Модель NM
3196 STi 1–3/8
дюйма
диаметр вала
Max BHP-40
HP
1x1.5-6 AA
1.5x3-6 AB
2x3-6
1x1.5-8 AA
1.5X3-8 AB
Модель NM
3196 MTi 1–
3/4 дюйма
диаметр вала
Max BHP-122
HP
3X4-8G A70
1X2-10 A05
2X3-10 A60
3X4-10H A40
4X6-10H A80
1.5X3-13 A20
3X4-13 A40
4X6-13 A80
Взаимозаменяемость 3198
Табл. 44: 3198 чертеж взаимозаменяемости
Описание
Вал и подшипники
Узел стойки
Переходник
Корпус сальникаРабочее колесоКорпус
Размер
Модель 3198
STi 1–3/8
дюйма
диаметр вала
Max BHP-40
HP
1.5x3-7 AB
