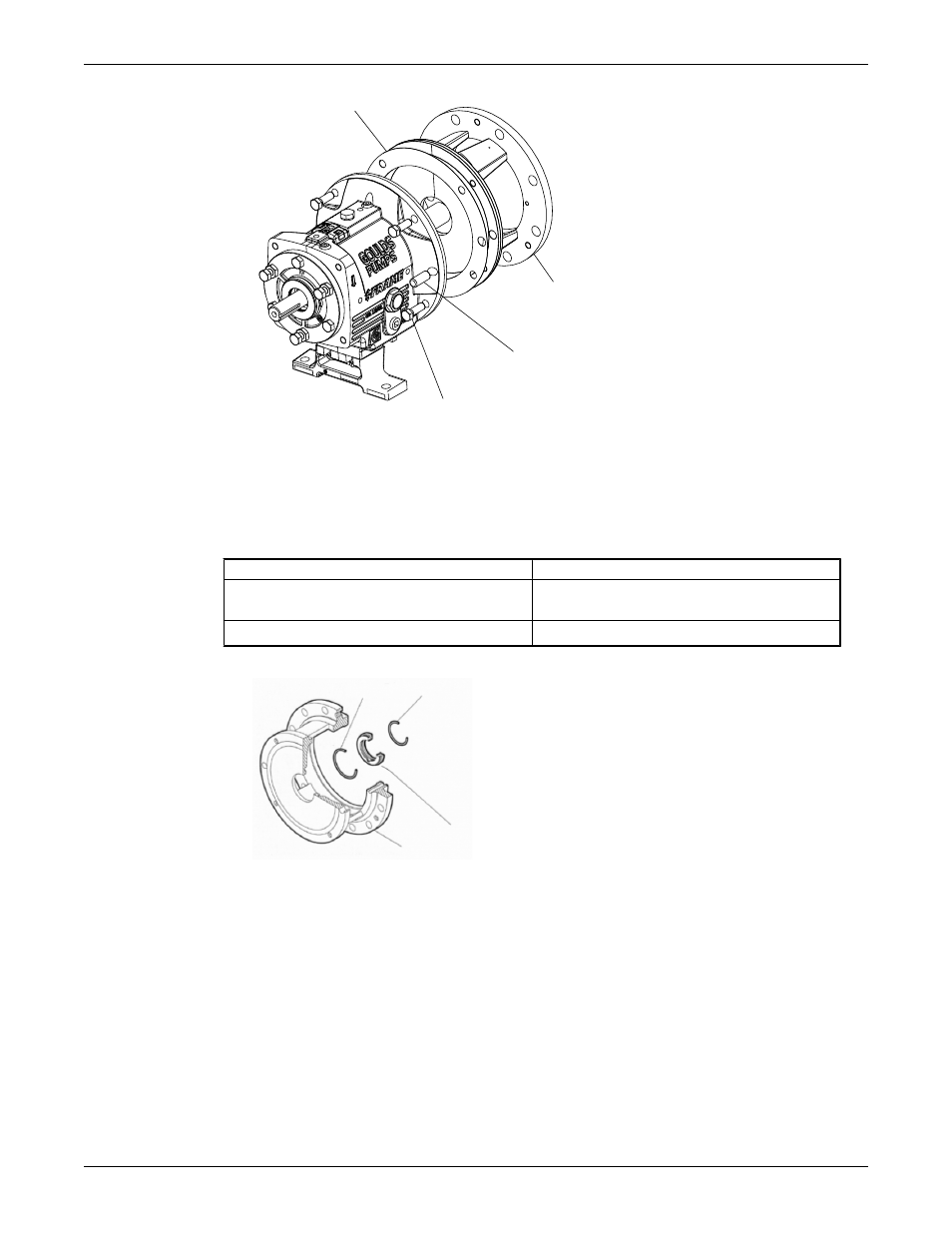

370B

496B

108

360D

Снятие внутреннего лабиринтного уплотнения для смазки.

Кольцевые прокладки лабиринтного уплотнения входят в состав набора запасных частей модели
3196 а также продаются отдельно.
1. Определите тип посадочного места лабиринтного уплотнения

Табл. 28: Тип посадочного места лабиринтного уплотнения

Модель

Тип посадочного места

STi

Кольцевая прокладка в держателе стойки

подшипника (228A)

MTi, LTi , XLT-i и i17

Кольцевая прокладка в держателе стойки.

2. Снимите кольцевую прокладку (497H и 497J) и уплотнение (333A).

497H

497J

333A

108

Разборка привода

Демонтаж приводной части STi MTi

1. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
2. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из

стойки подшипника (228A).

3. Извлеките узел вала из стойки подшипников (228A).

Техническое обслуживание (продолжение)

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

109
