Описание деталей 3198
3196
3796
HT
CV 3196
LF 3196
3198
NM 3196
Корпус
Рабочее колесо
Крышка
Привод

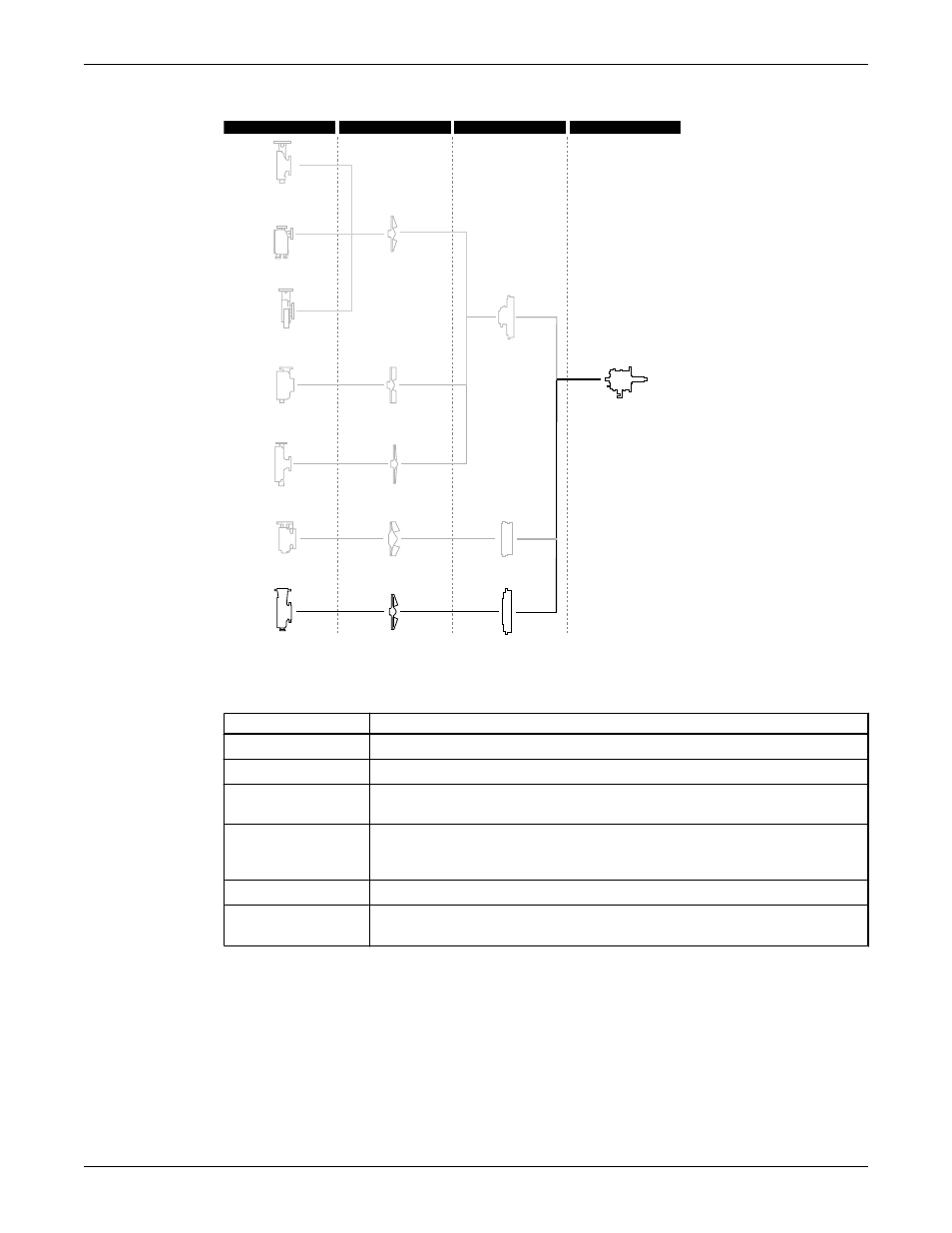

Рис. 8: Описание деталей 3198
В данной таблице описаны детали корпуса насоса.
Табл. 5: Кожух
Часть
Описание
Напорная часть
Верхняя средняя линия
Сапун корпуса
Самостоятельное вентилирование
Прокладка
Тефлоновая оболочка со сжимаемым заполнителем, который обеспечивает
положительную герметизацию при малом усилии затяжки болта.
Метод монтажа
Встроенная опора обеспечивает максимальное сопротивление смещению и
деформации в результате воздействия нагрузки, оказываемой
трубопроводами.
Стандартный фланец Плоский резьбовой фланец ANSI класс 150
Материал
конструкции
Чугун с шаровидным графитом, защищенный тефлоновым покрытием PFA
с целью обеспечения коррозионной устойчивости.
Рабочее колесо
Рабочее колесо
• полностью открыто
• закреплено винтом на валу
• изготовлено из литого тефлона PFA и стальной вставки. Стальная вставка оснащена резьбой и
служит для обеспечения необходимой жесткости при монтаже рабочего колеса.
Резьба отделена от рабочей жидкости с помощью тефлонового кольцевого уплотнения.
