Описание деталей LF 3196
3196
3796
HT
CV 3196
LF 3196
3198
NM 3196
Корпус
Рабочее колесо
Крышка
Привод

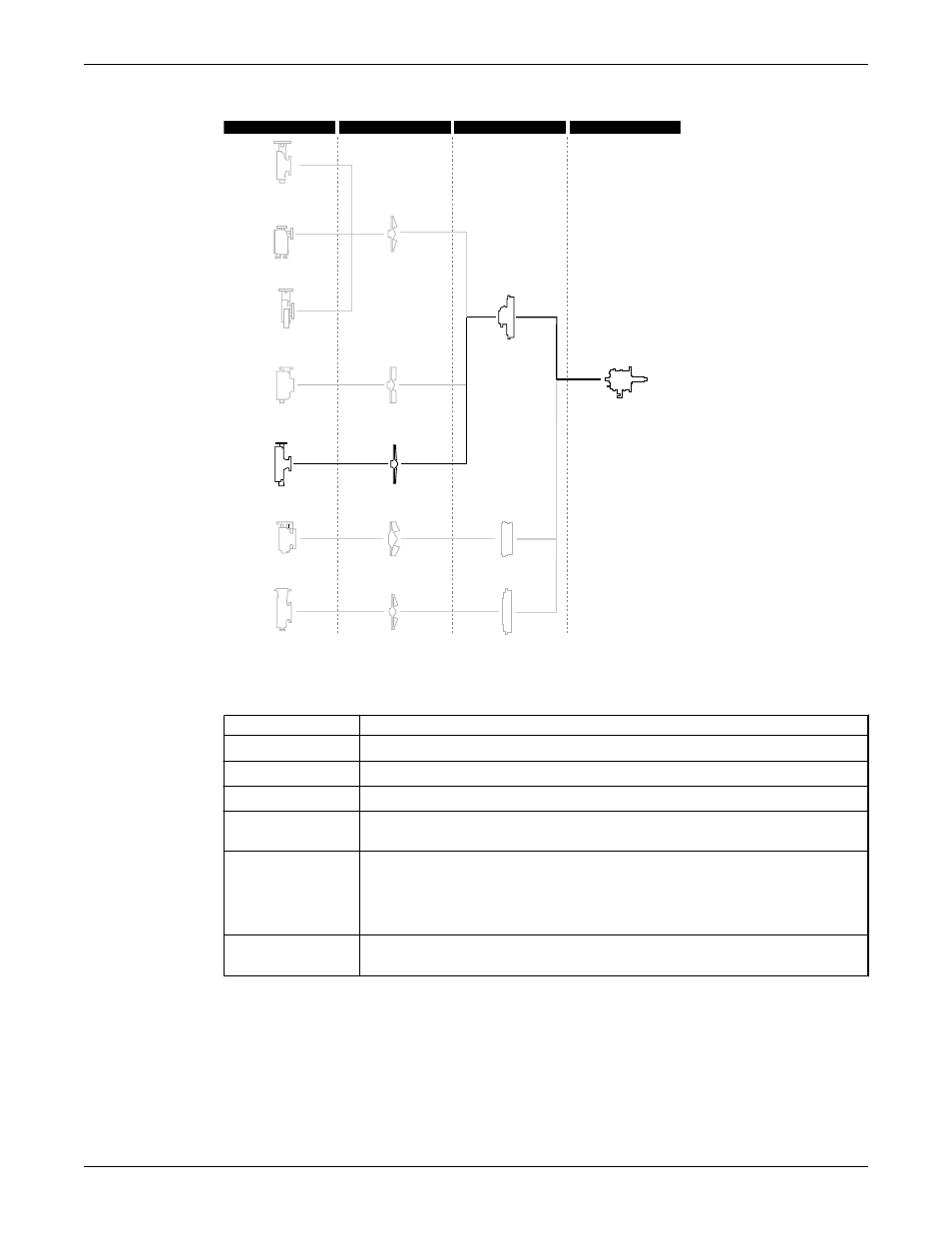

Рис. 16: Описание деталей LF 3196
В данной таблице описаны детали корпуса насоса.
Табл. 13: Кожух
Часть
Описание
Напорная часть
Верхняя средняя линия
Сапун корпуса
Самостоятельное вентилирование
Прокладка
Полностью разделенное
Метод монтажа
Внутренняя опора обеспечивает максимальное сопротивление смещению в
результате воздействия нагрузки, оказываемой трубопроводами.
Стандартный
фланец
• Зубчатые фланцы ANSI класса 150 выпускаются стандартных размеров 4,
8, и 10 дюймов
• Зубчатые фланцы ANSI класса 300 выпускаются стандартного размера 13
дюймов
Дополнительные
фланцы
Зубчатые фланцы ANSI класса 300 дополнительно выпускаются размеров 4,
8, и 10 дюймов
Рабочее колесо
Рабочее колесо
• полностью открыто с радиальными лопастями и балансировочными отверстиями
• закреплено винтом на валу
Резьба отделена от рабочей жидкости с помощью тефлонового кольцевого уплотнения.
Описание изделия (продолжение)
34
Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
