1
2
3
4

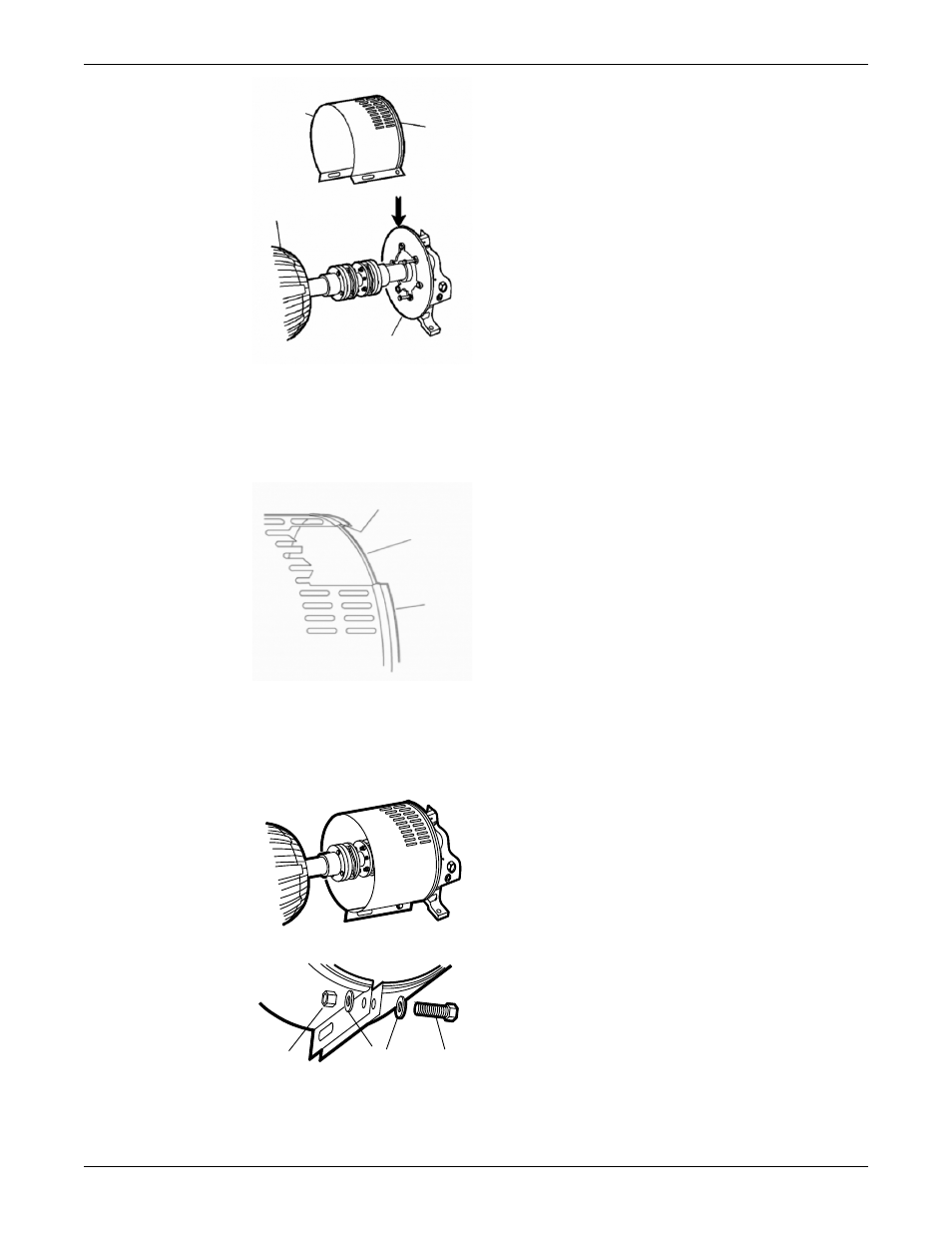

1. Кольцевая канавка
2. Концевая пластина насоса
3. Привод
4. Половина защитного кожуха со стороны насоса
Круговая проточка половины ограждения муфты должна располагаться вокруг торцевой
пластины.
1
2
3
1. Кольцевая канавка
2. Концевая пластина (торец насоса)
3. Половина защитного кожуха
4. Для закрепления половины ограждения муфты на торцевой пластине используйте болт, гайку
и две шайбы. Надежно затяните.
1 2 3
1. Гайка
2. Шайба
3. Болт
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию 77
