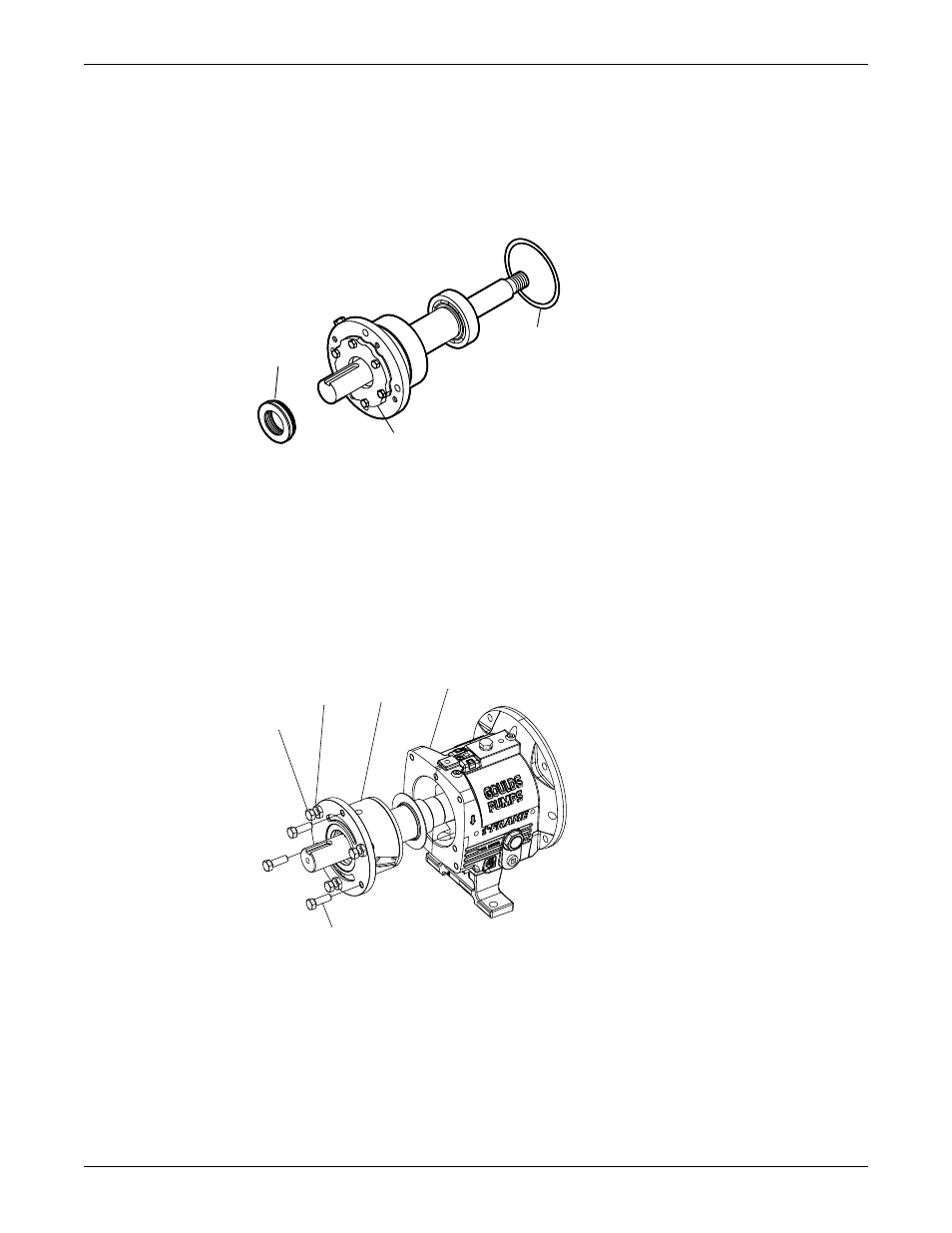

9. Установите оставшиеся части на вал подшипников в соответствии с рисунком.
a) Установите новую кольцевую прокладку (496).
b) Установите наружное лабиринтное уплотнение смазки (332A) на торцевую крышку (109А).
Разместите уплотнение смазки дренажным отверстием вниз ( на 6 часов).
На краях шпоночных пазов не должно быть заусенцев. Перед установкой уплотнения
наклейте изоляционную ленту вдоль шпоночного паза, чтобы защитить уплотнительные
кольца.
332A
109A
496
10. Установите вал в сборе на стойки подшипников в соответствии с рисунком.
a) Покройте наружную поверхность корпуса подшипника (134) жидкой смазкой.
b) Покройте все внутренние поверхности корпуса подшипника (228) жидкой смазкой.
c) Установите вал в сборе на стойку подшипников (228).
Убедитесь, что вал вращается свободно.
d) Установите стяжные болты (370C) в корпус подшипника (134) и затяните усилием руки.
e) Установите домкратные болты (370D) с контргайками (423) в корпус подшипника (134) и
затяните усилием руки.
f) Присоедините подошву стойки подшипников (241) и затяните болты (370F) усилием руки.
228A
134
370D
423
370C
