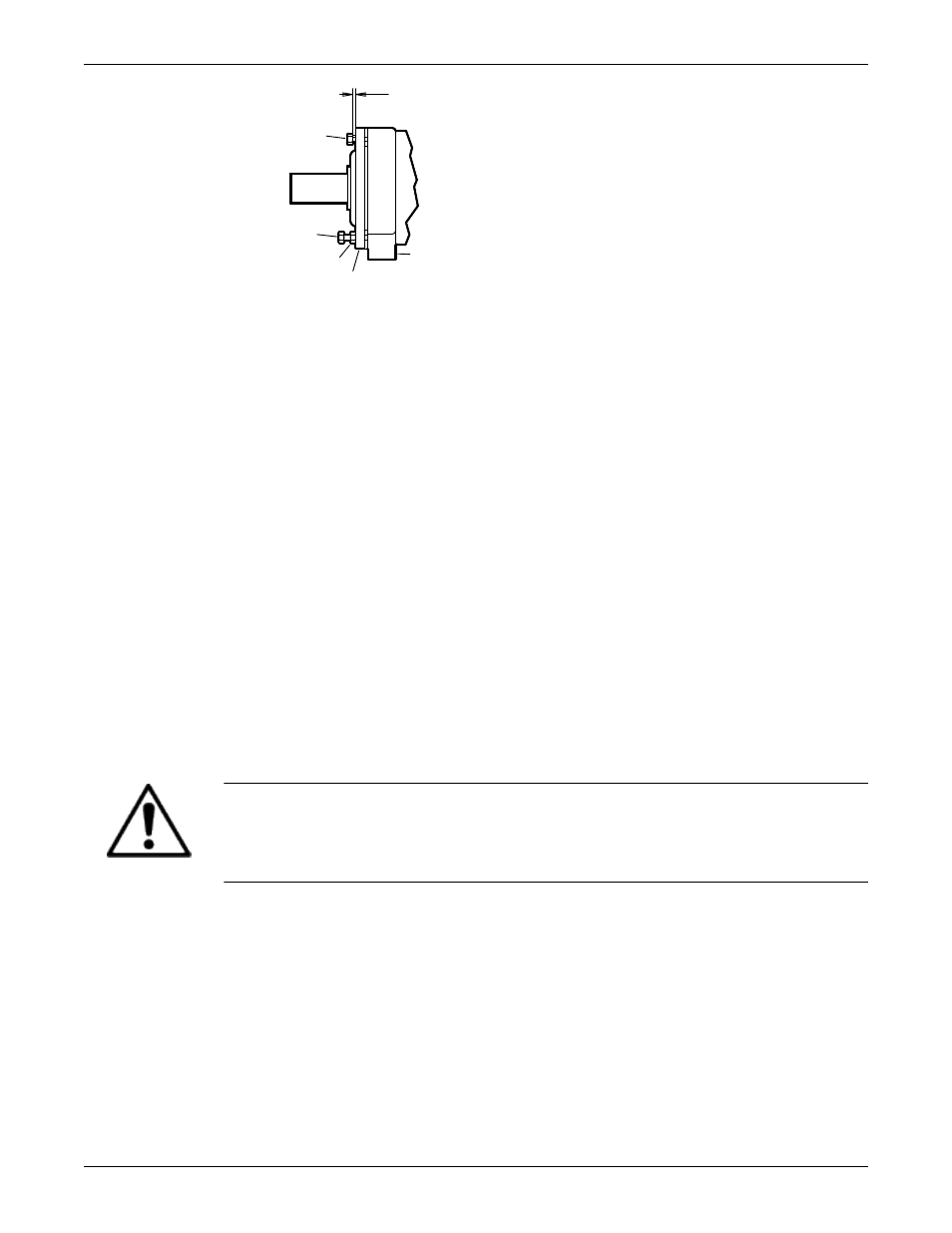

.015
370C
371A
423B
134A
228
3. Равномерно затяните стопорные болты (134C) и сдвиньте корпус подшипников (228A) в
сторону стойки (182) до тех пор, пока рабочее колесо не коснется кожуха .
4. Попробуйте провернуть вал, чтобы убедиться, что рабочее колесо касается кожуха насоса.
5. С помощью щупа задайте требуемый зазор между тремя стопорными болтами (370C) и
корпусом подшипника (134A).
Требуемая величина зазора приведена в таблице.
6. С помощью трех винтов-домкратов (370D) ослабьте корпус подшипников (134A) так, чтобы он
касался стопорных болтов (370C).
7. Равномерно затяните контргайки (423В).
8. Обнулите индикатор и выкрутите стопорный болт (370C) на один оборот.
9. Закручивайте регулировочные болты (371 A) до тех пор, пока они не будут равномерно
касаться стойки подшипников.
10. Равномерно затягивая регулировочные болты (по одному обороту) отводите корпус
подшипника (134A) от стойки подшипника до тех пор, пока индикатор не покажет зазор,
соответствующий табличному значению осевого зазора в холодном состоянии (рабочее
колесо открытого и закрытого типа).
11. Удерживая показания индикатора на соответствующем значении, равномерно затяните
стопорные болты (370С), а затем регулировочные болты (371А).
12. Убедитесь, что вал проворачивается свободно.
Регулировка зазора рабочего колеса - метод щупа (только CV 3196)
Перед выполнение данной процедуры отключите подачу электропитания на привод и снимите
кожух муфты. Соответствующие инструкции приведены в данном руководстве.
ПРЕДУПРЕЖДЕНИЕ:
Перед выполнением работ по установке или техническому обслуживанию необходимо отключить
подачу электрической энергии на привод. Если подача электрической энергии на привод не будет
отключена, это может привести к тяжелым производственным травмам.
1. Снимите муфту
2. Ослабьте каждый из фиксирующих болтов (370C) на несколько оборотов.
3. Ослабьте контрнайки (423C) на болтах-домкратах(370D).
4. Затяните болты так, чтобы рабочее колесо касалось крышки набивочной камеры или корпуса
сальника Попробуйте провернуть вал, чтобы убедиться, что рабочее колесо касается
набивочной камеры или корпуса сальника.
5. С помощью щупа измерьте расстояние между корпусом подшипника и стойкой подшипника.
6. Уменьшите зазор на 0,060 дюйма (1,52 мм) и поместите соответствующий щуп между
корпусом подшипника и стойкой подшипника.
Ввод в эксплуатацию, запуск, эксплуатация и останов (продолжение)
Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
73
