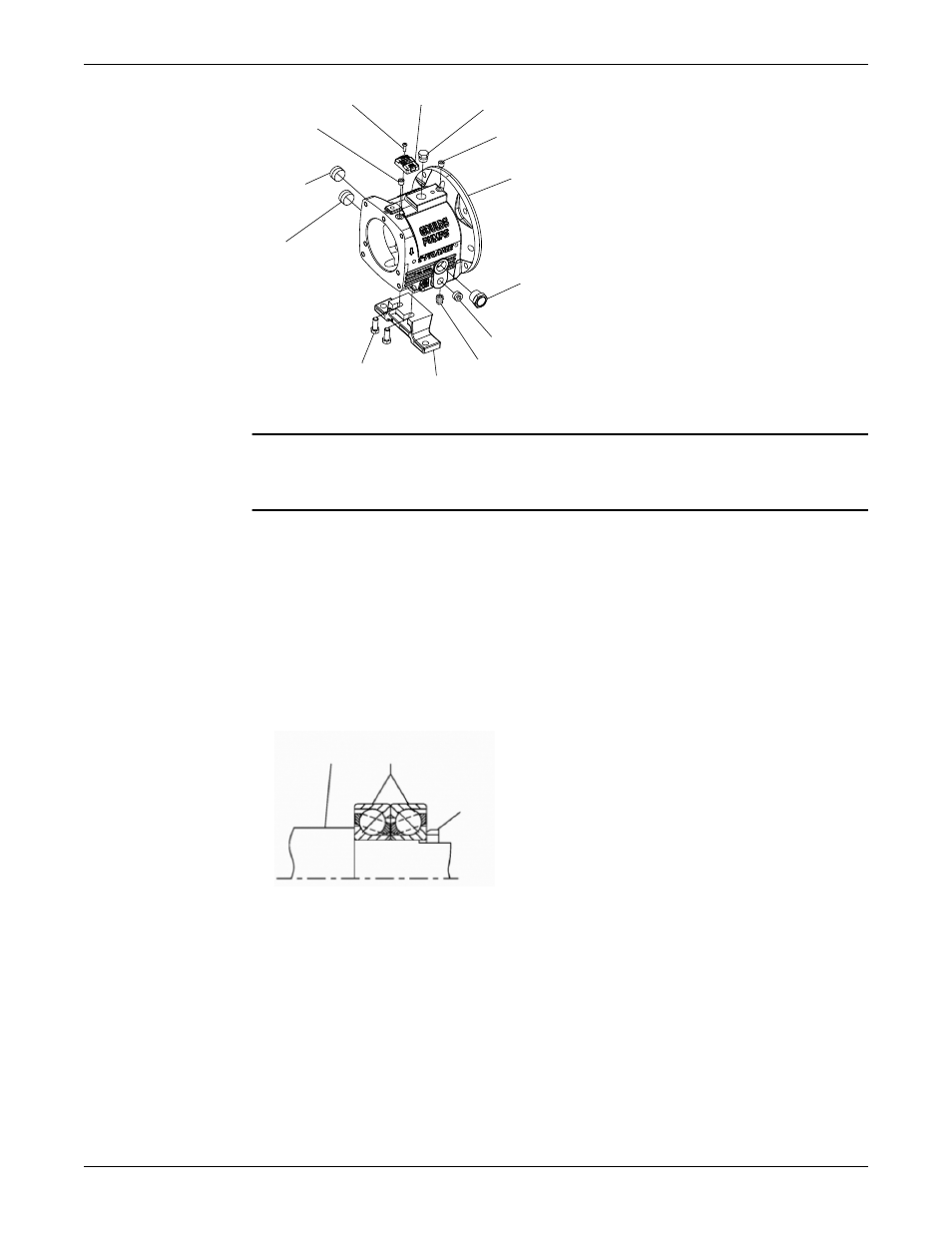

370F
241
408A
408L
319
228A
408W
113A
372T
761B
408W
408M
408N
2. Установите метатель масла (248A) на вал (122).
ПРИМЕЧАНИЕ: Маслоотбойное кольцо прижимается вплотную к валу. Используйте
привод подходящего типоразмера. Несоблюдение этого правила может привести к
повреждению маслоотбойного кольца.
3. Закрепите зажимное кольцо подшипника (253В) на валу (122).
Проверьте правильность ориентации зажимного кольца.
4. Установите наружные подшипники (112A) на вал (122).
Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке
встроенного подшипника защитная шайба должна быть повернута в сторону,
противоположную рабочему колесу.
Сдвоенные подшипники устанавливаются вплотную друг к другу. Проверьте правильность
ориентации подшипников.
a) Проверьте вал (122), чтобы убедиться в его чистоте, правильности размеров и отсутствии
заусенцев.
122
112
136
b) Слегка смажьте посадочное место подшипника тонким слоем масла.
c) Извлеките подшипники (112) из упаковки.
d) Удалите консервант с наружного и внешнего диаметра подшипника (112).
e) Используя индукционную печь с циклом размагничивания, нагрейте оба подшипника (112)
до достижения внутренним кольцом температуры 230 °F (110 °C).
f) Поместите оба подшипника (112) на вал (122) совместив большие наружные кольца
(вплотную).
g) Установите подшипники (112) на валу (122) напротив буртика и затяните контргайку (136)
прежде чем подшипники остынут.
Контргайка предотвращает перемещение подшипников в сторону от буртика вала до
остывания. Чтобы убедиться в правильности выравнивания, проверните наружные кольца
подшипников друг относительно друга.
