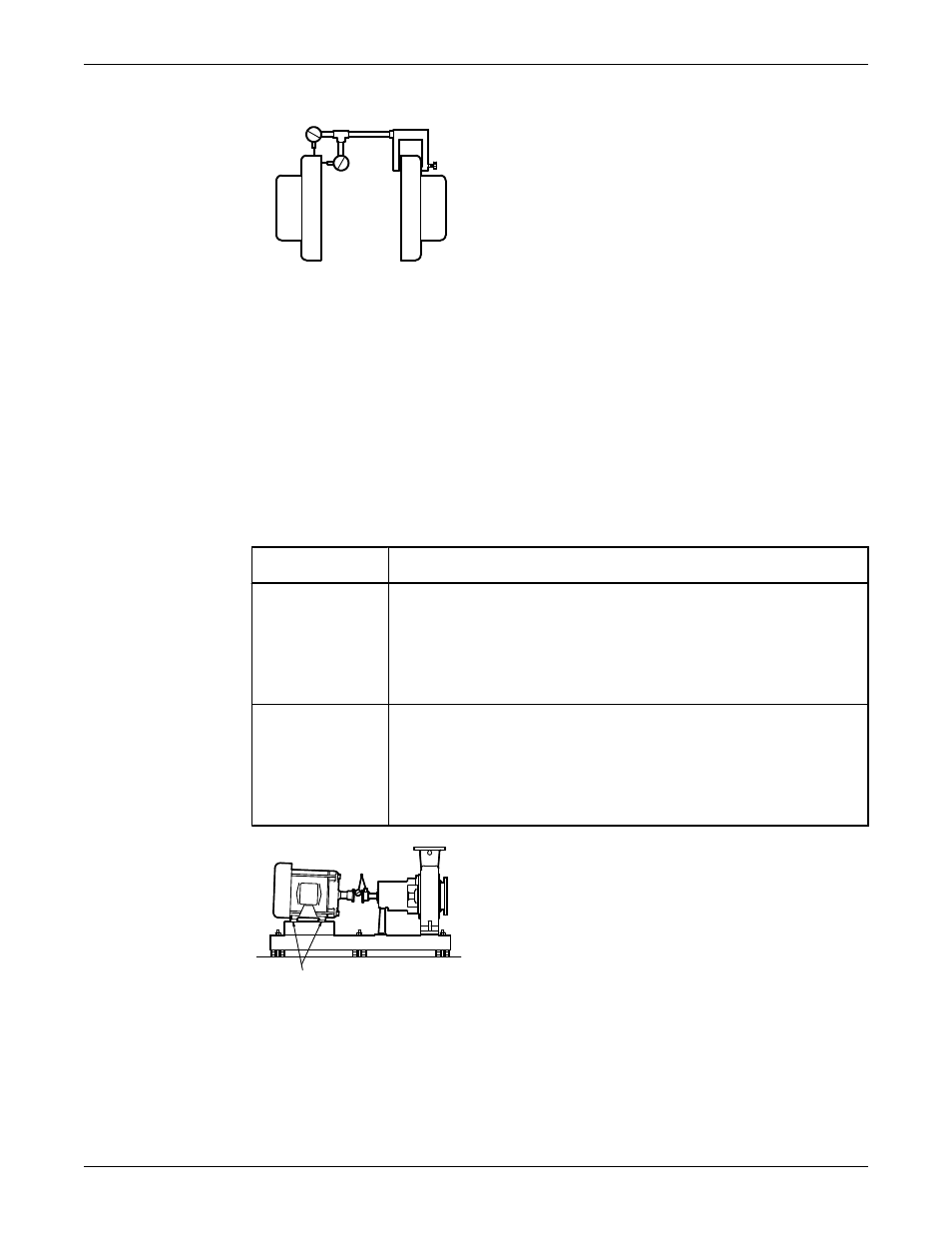

Данный индикатор измеряет нарушение угловой соосности.
P
A
Y
X
2. Поверните полумуфту насоса (X), чтобы проверить соприкасание индикаторов с полумуфтой
привода (Y) и убедиться в отсутствии касания дна.
3. При необходимости отрегулируйте индикаторы.
Инструкции по юстировке насоса к приводу
Регулировка угловой соосности для вертикальной коррекции
1. Обнулите индикатор угловой соосности в верхнем центральном положении («на 12 часов»)
полумуфты привода (Y).
2. Поверните индикатор в нижнее центральное положение («на 6 часов»).
3.
Если показания
индикатора...
То...
Отрицательный
Половины муфты находятся снизу дальше друг от друга, чем сверху.
Выполните один из следующих шагов:
o Поднимите стойки привода со стороны вала путем добавления
регулировочных шайб.
o Опустите стойки привода с другой стороны путем извлечения
регулировочных шайб.
Положительный
Половины муфты находятся снизу ближе друг к другу, чем сверху.
Выполните один из следующих шагов:
o Опустите стойки привода со стороны вала путем извлечения
регулировочных шайб.
o Поднимите стойки привода со другой стороны путем добавления
регулировочных шайб.
X Y
Регулировочные шайбы
Рис. 23: Неправильная вертикальная соосность (вид сбоку)
4.
Регулировка угловой соосности для горизонтальной коррекции
1. Обнулите индикатор угловой соосности (А) в точке полумуфты привода (Y), на 90° отстоящей
влево от верхнего центрального положения («на 9 часов»).
Установка (продолжение)
