319
408N
408A
241
370F
408N
408W
372T 113A 408W
408M
761B

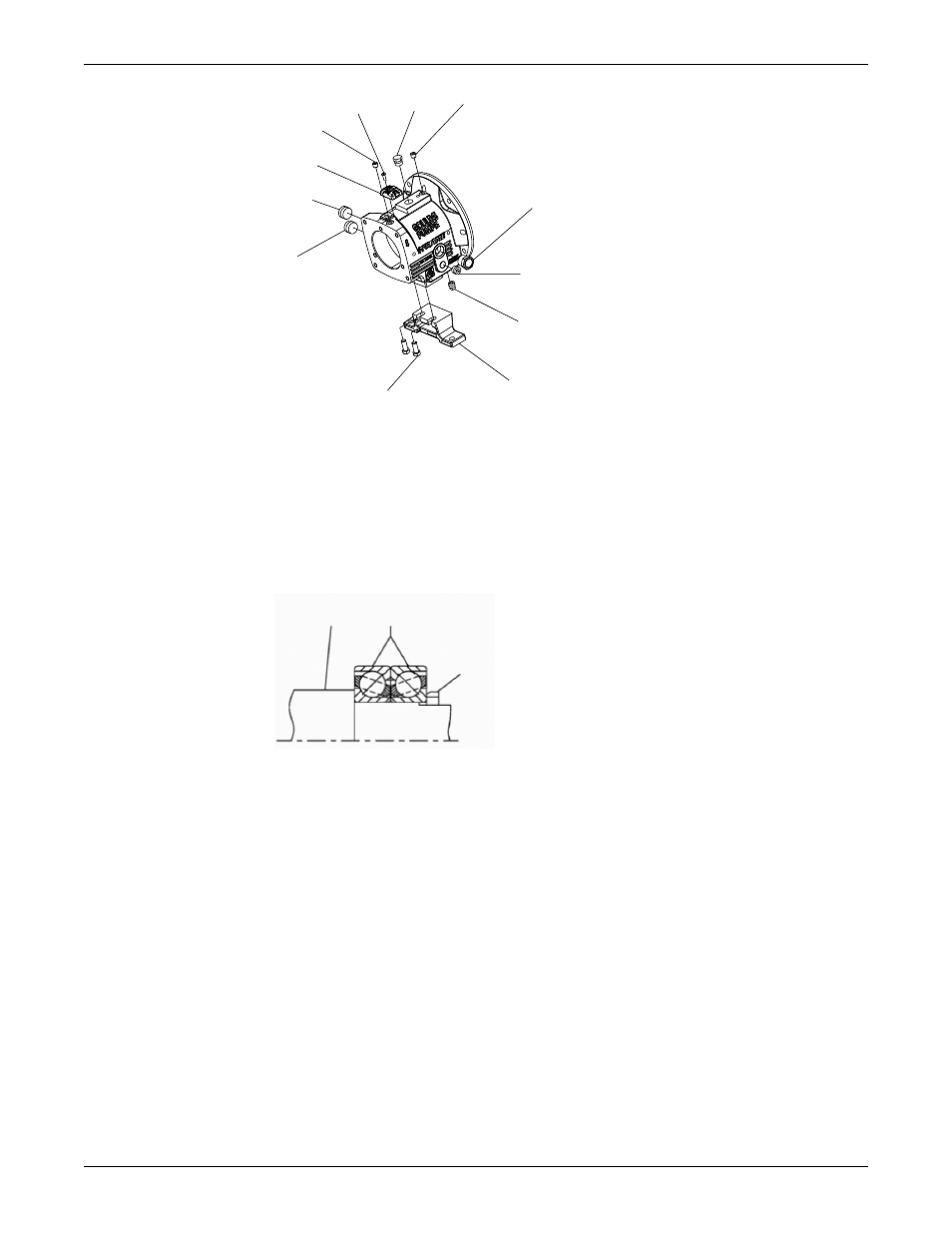

2. Установите наружные подшипники (112А) на вал (122).
Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке
встроенного подшипника защитная шайба должна быть повернута в сторону,
противоположную рабочему колесу.
Сдвоенные подшипники устанавливаются вплотную друг к другу. Проверьте правильность
ориентации подшипников.
a) Проверьте вал (122), чтобы убедиться в его чистоте, правильности размеров и отсутствии
заусенцев.
122 112
136
b) Слегка смажьте посадочное место подшипника тонким слоем масла.
c) Извлеките подшипники (112) из упаковки.
d) Удалите консервант с наружного и внешнего диаметра подшипника (112).
e) Используя индукционную печь с циклом размагничивания, нагрейте оба подшипника (112)
до достижения внутренним кольцом температуры 230 °F (110 °C).
f) Поместите оба подшипника (112) на вал (122) совместив большие наружные кольца
(вплотную).
g) Установите подшипники (112) на валу (122) напротив буртика и затяните контргайку (136)
прежде чем подшипники остынут.
Контргайка предотвращает перемещение подшипников в сторону от буртика вала до
остывания. Чтобы убедиться в правильности выравнивания, проверните наружные кольца
подшипников друг относительно друга.
h) Снимите контргайку подшипника (136) после остывания подшипников (112).
3. Закрепите пружинную шайбу подшипника (382) на валу (122).
4. Накрутите контргайку (136) на вал (122) и затяните ее.
5. Загните язычок пружинной шайбы в выборку на контргайке.
6. Закрепите зажимное кольцо подшипника (253В) на валу (122).
Проверьте правильность ориентации зажимного кольца.
