101

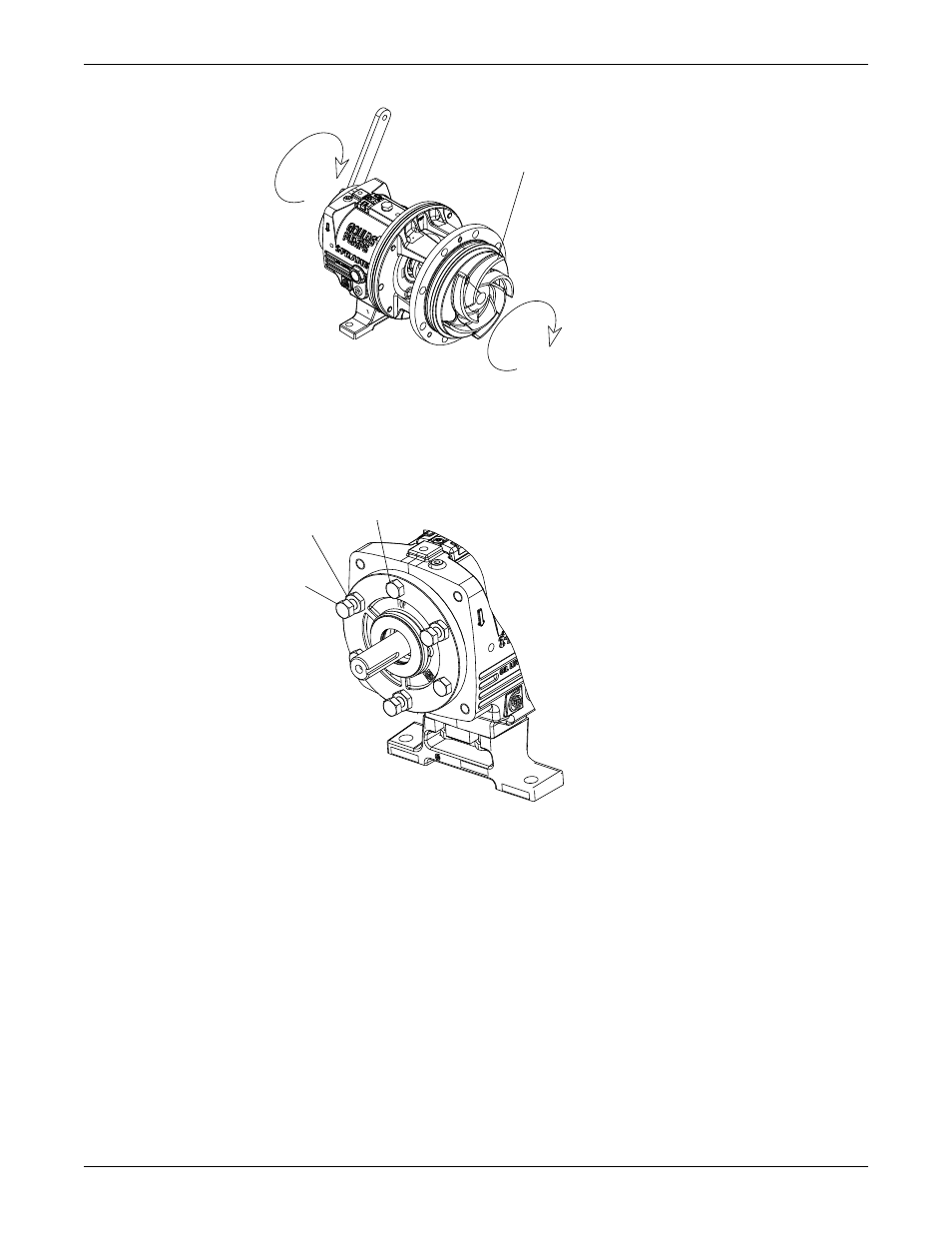

3. Ослабьте зажимные болты (370C) и болты-домкраты(370D).
4. С помощью щупа измерьте зазор между рабочим колесом (101), корпусом сальника и крышкой

набивочной камеры (184).

423

370D

370C

5. При достижении зазора 0,030 дюйма (0,76 мм), затяните стяжные болты (370C), болты-

домкраты(370D), и контр-гайки (423).
Это примерно соответствует положению рабочего колеса на расстоянии 0,015 дюйма (0,38 мм)
от корпуса. Окончательная регулировка положения рабочего колеса выполняется после
установки рабочего колеса в кожух.

6. Проверьте осевое биение рабочего колеса (101).

Проверьте биение между концами лопастей. Если общее биение больше 0,005 дюйма (0,13
мм), то перед продолжением работ необходимо определить и устранить причину биения.
Крыльчатка CV 3196 имеет литую, а не обработанную поверхность. Эта поверхность клетчатки
не требует проверки на биение.

Техническое обслуживание (продолжение)

160

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
