412A

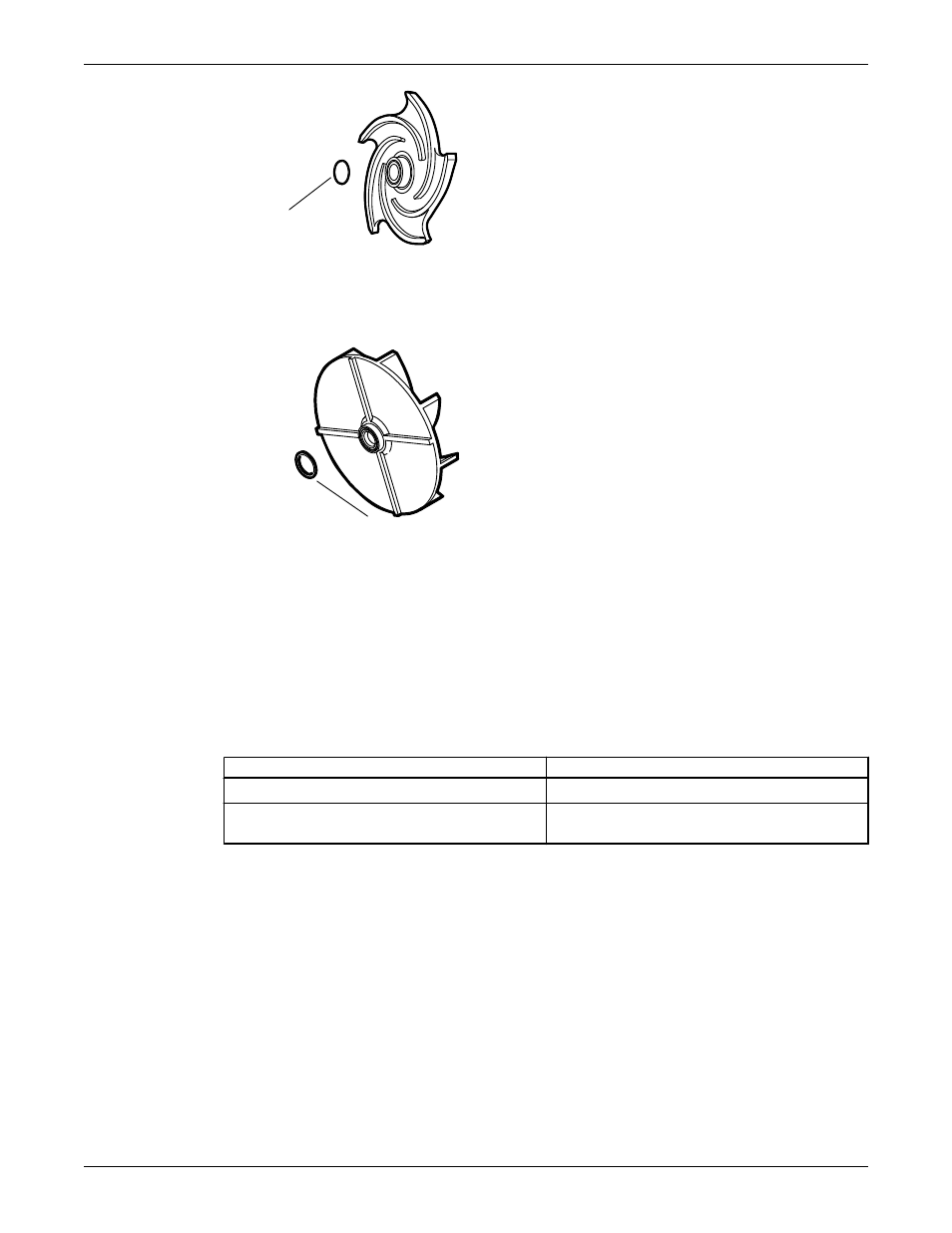

Рис. 32: Кольцевая прокладка для моделей 3196 и HT 3196
412A
Рис. 33: Кольцевая прокладка для модели CV 3196
При невозможности снятия рабочего колеса с помощью указанных процедур следует обрезать вал
между втулкой и стойкой, а затем выполнить комплексный демонтаж рабочего колеса, крышки
набивочной камеры, сальника, втулки и торца вала. Нагревать элементы запрещено.
Снимите крышку уплотнительной камеры
Порядок демонтажа крышки уплотнительной камеры.
Для снятия крышки уплотнительной камеры выберите одну из приведенных инструкций.
Табл. 27: Последовательность снятия крышки уплотнительной камеры
Модель
Порядок действий
3196, CV 3196, HT 3196, LF 3196, 3796
Снимите крышку уплотнительной камеры
NM 3196, 3198
Снимите крышку уплотнительной камеры и/или
заднюю пластину
Демонтаж крышки уплотнительной камеры
1. Снимите гайки со шпилек сальника (355).
2. Снимите гайки со шпилек уплотнительной камеры (370H).
3. Снимите уплотнительную камеру
Техническое обслуживание (продолжение)
104
Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
