Y X
Регулировочные шайбы

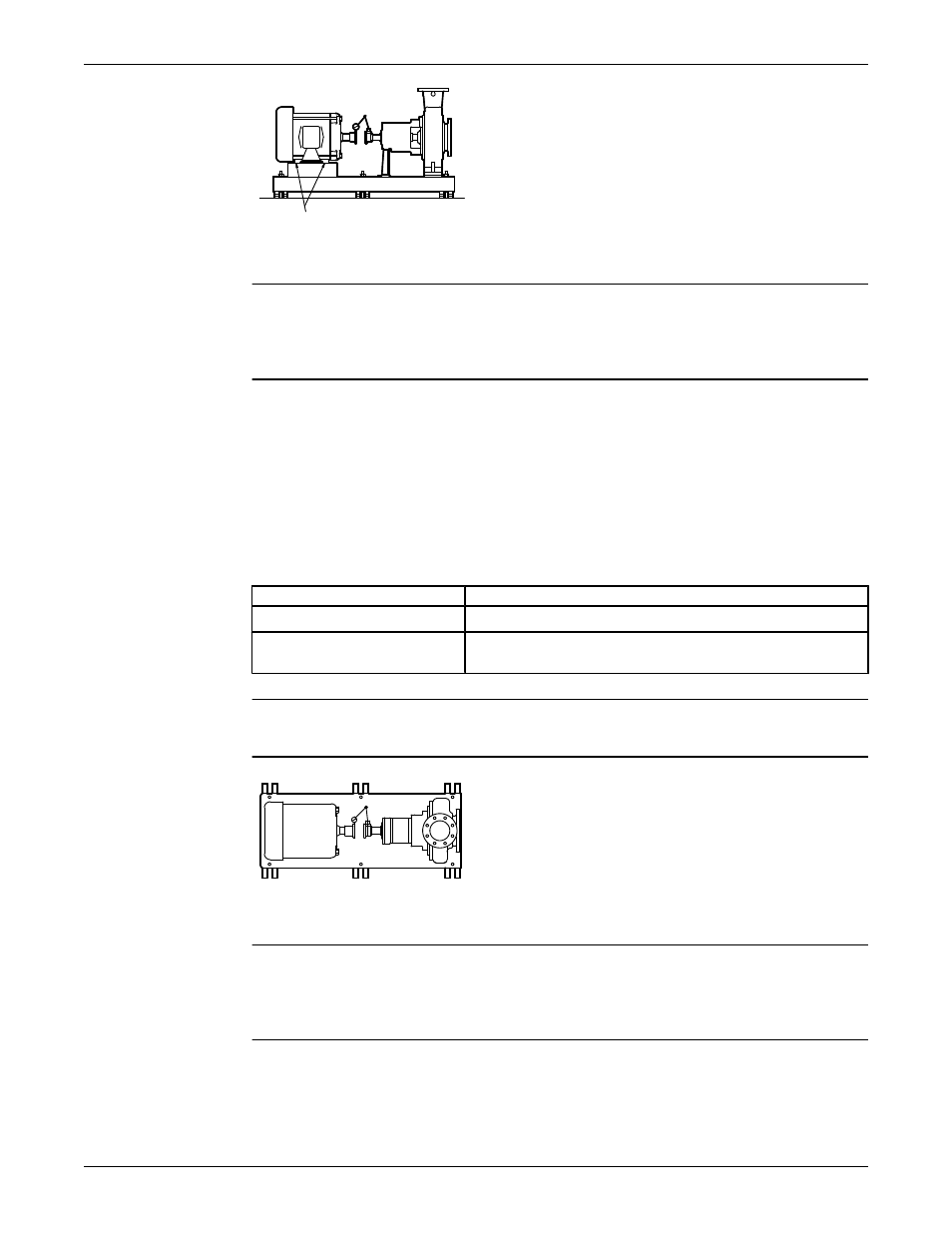

Рис. 25: Неправильная вертикальная соосность (вид сбоку)
4.
ПРИМЕЧАНИЕ: Указанные допустимые показатели действительны только при рабочей
температуре. Для "холодных" значений (температура окружающей среды) действуют другие
допустимые значения. Соблюдайте правильность допусков. Несоблюдение этого правила
может привести к нарушению соосности и снижению надежности насоса.
Регулировка параллельной соосности для горизонтальной коррекции
Поперечная соосность блока достигнута, если отклонение параллельного (Р) индикатора не
превышает 0,002 дюйма (0,05) мм при измерении в четырех точках, находящихся под углом 90°,
при рабочей температуре.
1. Обнулите индикатор соосности в точке (Y), отстоящей на 90° от верхнего центрального
положения («на 9 часов») с левой стороны полумуфты привода.
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3.
Если показания индикатора... То...
Отрицательный
То полумуфта привода отклонена влево от полумуфты насоса.
Положительный
То полумуфта привода отклонена вправо от полумуфты
насоса.
4. Осторожно сдвиньте привод в нужном направлении.
ПРИМЕЧАНИЕ: Привод должен перемещаться плавно. Несоблюдение данных требований
может отрицательно повлиять на коррекцию горизонтального угла.
Y X
Рис. 26: Неправильная горизонтальная соосность (вид сверху)
5.
ПРИМЕЧАНИЕ: Указанные допустимые показатели действительны только при рабочей
температуре. Для "холодных" значений (температура окружающей среды) действуют другие
допустимые значения. Соблюдайте правильность допусков. Несоблюдение этого правила
может привести к нарушению соосности и снижению надежности насоса.
Окончательная регулировка для вертикальной коррекции
Установка полностью отрегулирована, если показатели как углового (А) так и параллельного (Р)
индикаторов колеблются в пределах не более чем 0,002 дюйма (0,05 мм) при измерении в четырех
точках, отстоящих одна от другой на 90°.
Установка (продолжение)
