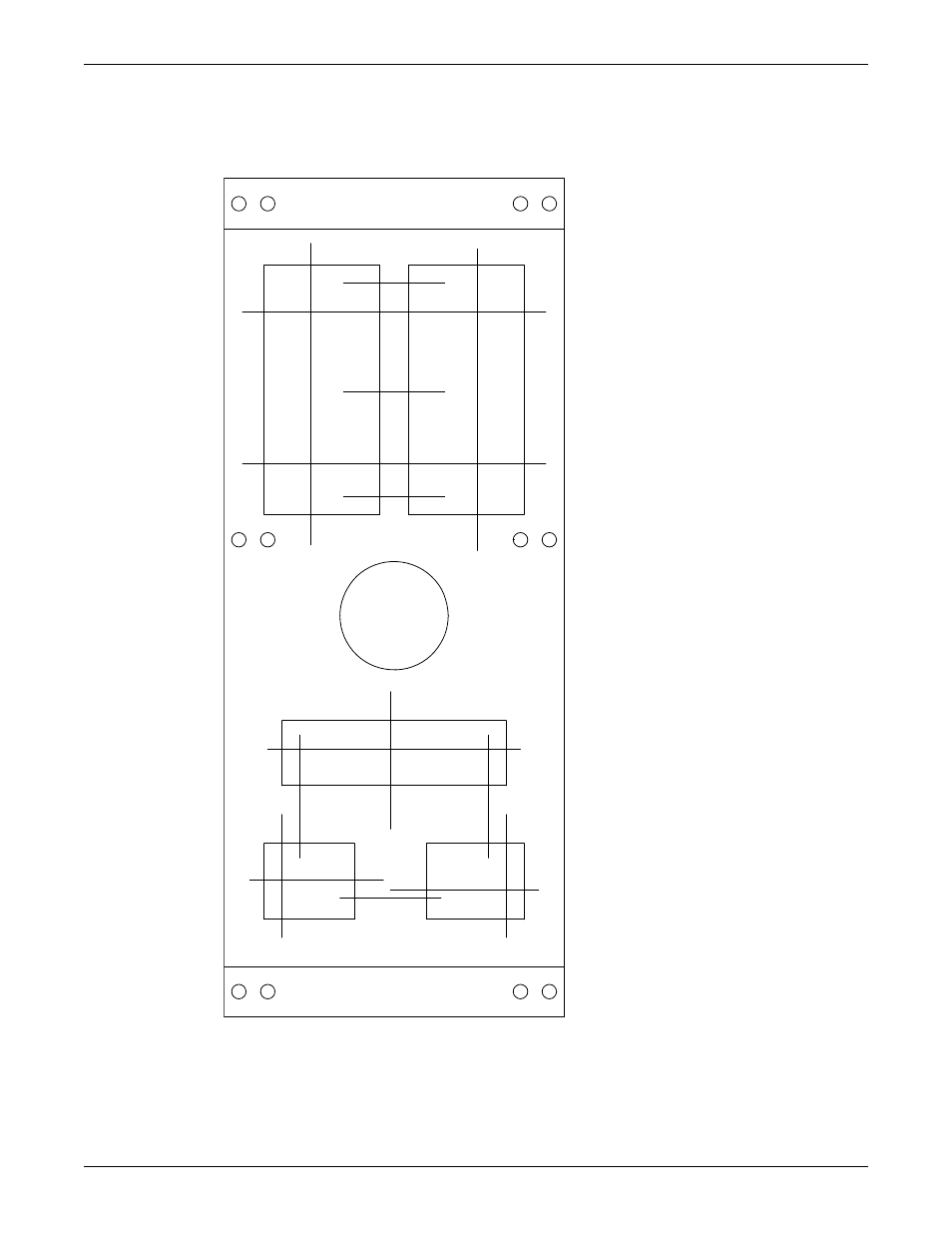

Технологическая карта выравнивания опорной плиты
1
2
3
4
5
6
7
8 9
10
11
12
13
14
15 16
17 18
1)____________________
2)____________________
3)____________________
4)____________________
5)____________________
6)____________________
7)____________________
8)____________________
9)____________________
10)___________________
11)___________________
12)___________________
13)___________________
14)___________________
15)___________________
16)___________________
17)___________________
18)___________________
Индикаторы уровня
Установка насоса, привода и муфты
1. Установите и прикрепите насос к опорной плите. Используйте подходящие болты.
2. Установите привод на опорную плиту. Используйте подходящие болты и затяните их вручную.
Установка (продолжение)
