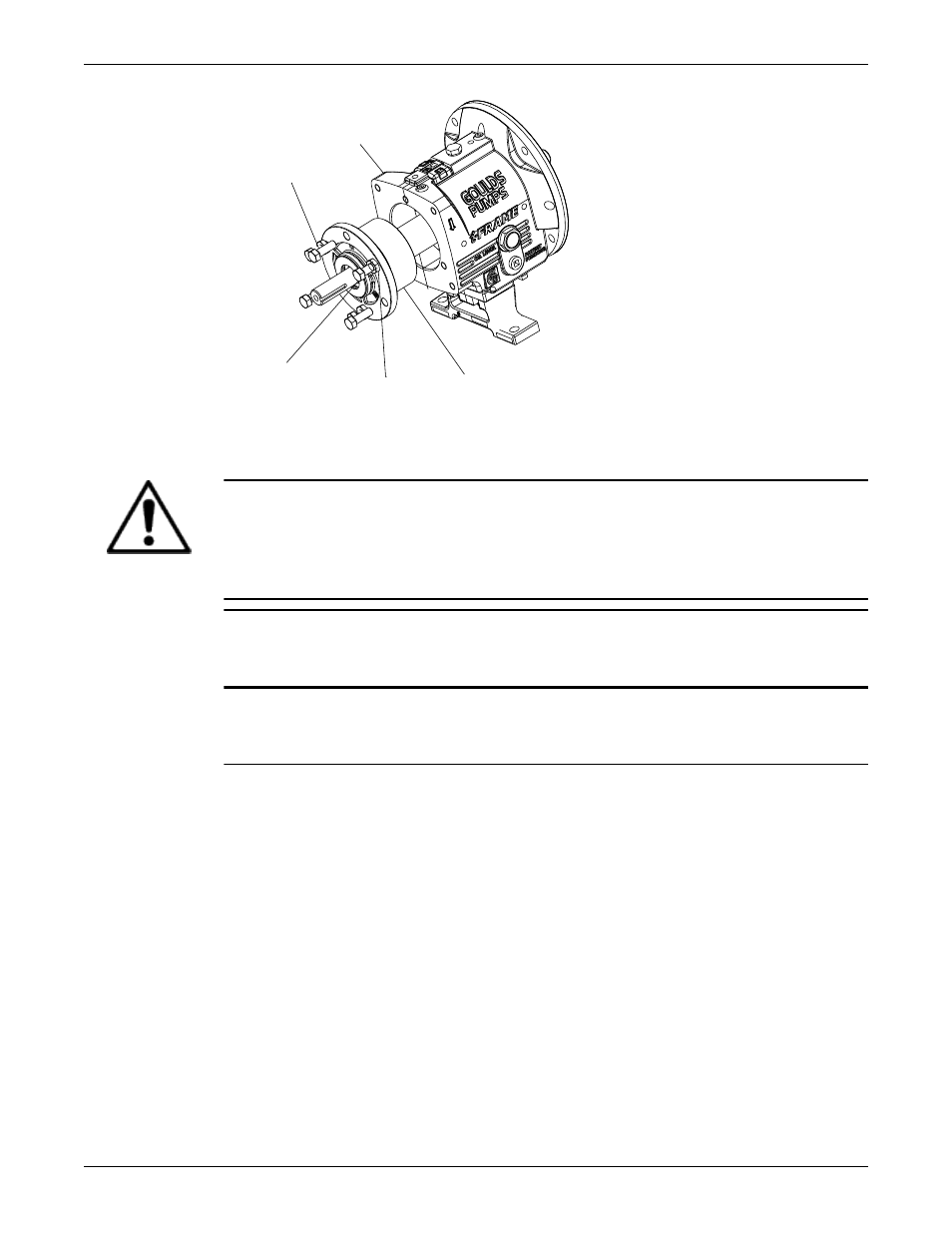

134

370D

423

228A

370C

Сборка вращающейся части и стойки подшипника( STi и MTi со
сдвоенными подшипниками)

ОСТОРОЖНО:

• При использовании нагревательного устройства для подшипников надевайте защитные

перчатки. Подшипники нагреваются и могут стать причиной травмы.

• При работе с валом соблюдайте осторожность. Вал может иметь большой вес. Несоблюдение

этого правила может привести к травме.

ПРИМЕЧАНИЕ: Трубная резьба должна быть чистой, на втулки и соединения должен быть
нанесен резьбовой герметик. Несоблюдение этого правила может привести к повреждению
оборудования или снижению производительности.

ПРИМЕЧАНИЕ: Используйте индукционный нагреватель, обеспечивающий как подогрев, так и
размагничивание подшипников при их установке. Несоблюдение этого правила может привести к
снижению производительности.

1. Подготовьте стойку подшипника (228). Для этого (см. рисунок):

a) Установите заглушку маслозаливного отверстия (113A).
b) Установите заглушку отверстия для слива масла (408A).
c) Установите смотровое стекло (319).
d) Установите заглушку смотрового отверстия (408J).
e) Установите заглушку входа холодильника масла (408L).
f) Установите заглушку выхода холодильника масла (408M).
g) Установите четыре заглушки соединителей маслянного тумана (408H).

Или: Установите заглушки двух соединителей для смазки (193) и двух отверстий выпуска
смазки (113).

h) Присоедините подошву стойки подшипников (241) и затяните болты (370F) усилием руки.

Техническое обслуживание (продолжение)

Model 3196 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

133
