Проверяемые показатели
Пояснение/комментарий
Отметка о
выполнен
ии
При использовании в работе
насоса жидкостей высокой
температуры необходимо
надлежащим образом
установить соединения и
компенсаторы расширения
петлевого типа.
Это позволяет предотвратить нарушения соосности
по причине линейного расширения трубопроводов.

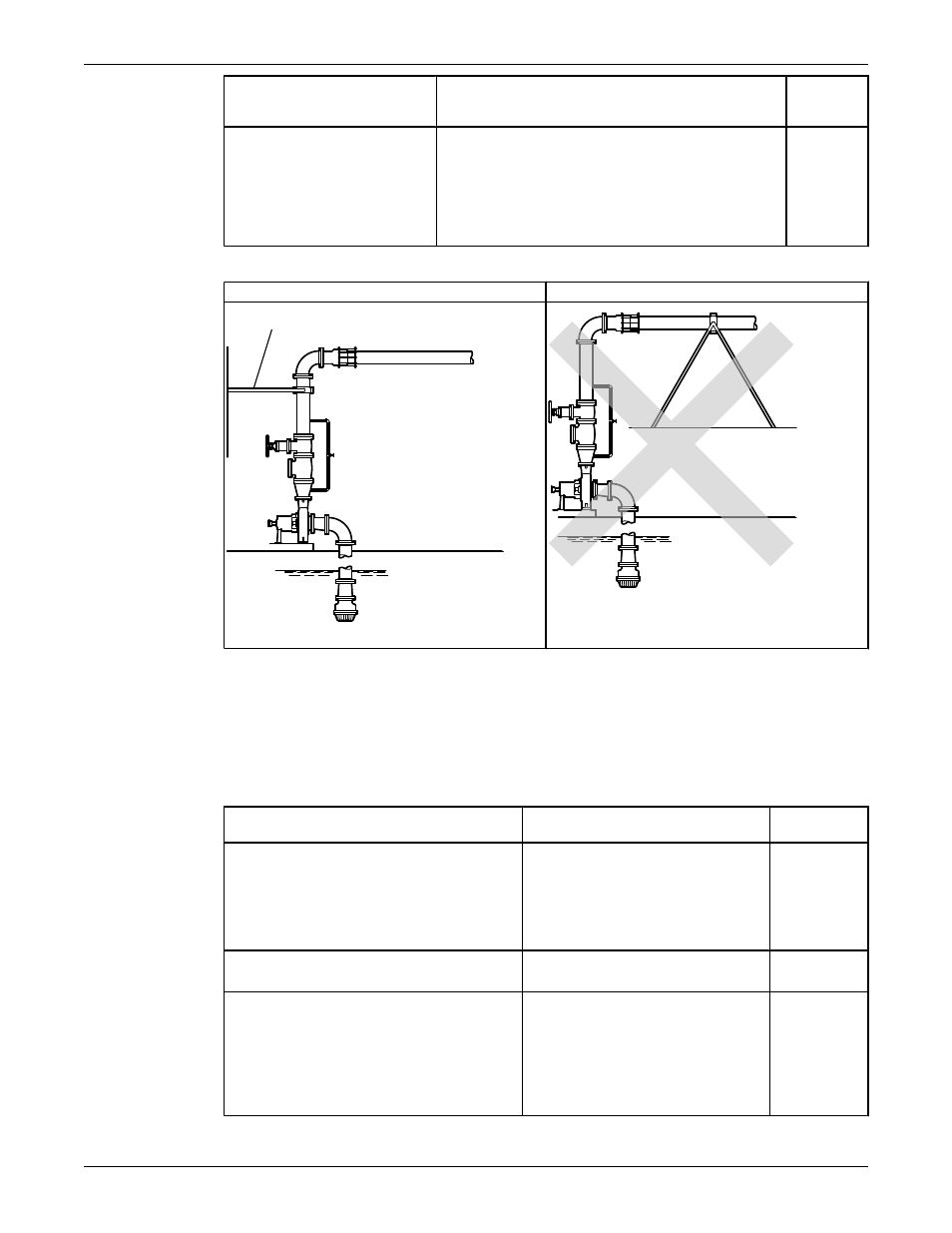

Пример: установка для расширения
Правильно
Неправильно
1
1.
Петлевой компенсатор расширения/патрубок
Контрольный список для проверки всасывающего трубопровода
Ссылка на график производительности
Фактическая высота столба жидкости над всасывающим патрубком насоса (NPSH
A
) всегда должна
превышать требуемое значение (NPSH
R
) (см. опубликованную диаграмму рабочих характеристик
данного насоса).
Проверка всасывающего трубопровода
Проверяемые показатели
Пояснение/комментарий
Отметка о
выполнении
Минимальное расстояние между приемным
фланцем насоса и ближайшим коленом
должно равняться пятикратному диаметру
трубы.
Это позволяет минимизировать риск
кавитации во всасывающем
трубопроводе насоса по причине
турбулентности.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Колена не должны быть согнуты под острым
углом.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Всасывающий трубопровод должен быть на
один или два типоразмера больше, чем
всасывающее отверстие.
Всасывающий трубопровод должен быть
соединен со всасывающим отверстием
насоса с помощью эксцентрической
переходной муфты.
Диаметр всасывающего
трубопровода всегда должен быть
больше диаметра всасывающего
отверстия насоса.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Установка (продолжение)
