Открытие и ввод программ 3.2
3
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
95
Программирование движения инструмента в
формате DIN/ISO
Программирование кадра следует начать с нажатия кнопки
SPEC FCT. Нажмите клавишу Softkey ФУНКЦИИ ПРОГРАММ,
а затем Softkey DIN/ISO. Можете использовать серые клавиши
функции траектории, для получения соответственного кода G.
Если вы вводите DIN/ISO-функции с помощью
USB-клавиатуры, то обращайте внимание на
то, чтобы было активно написание заглавными
буквами.

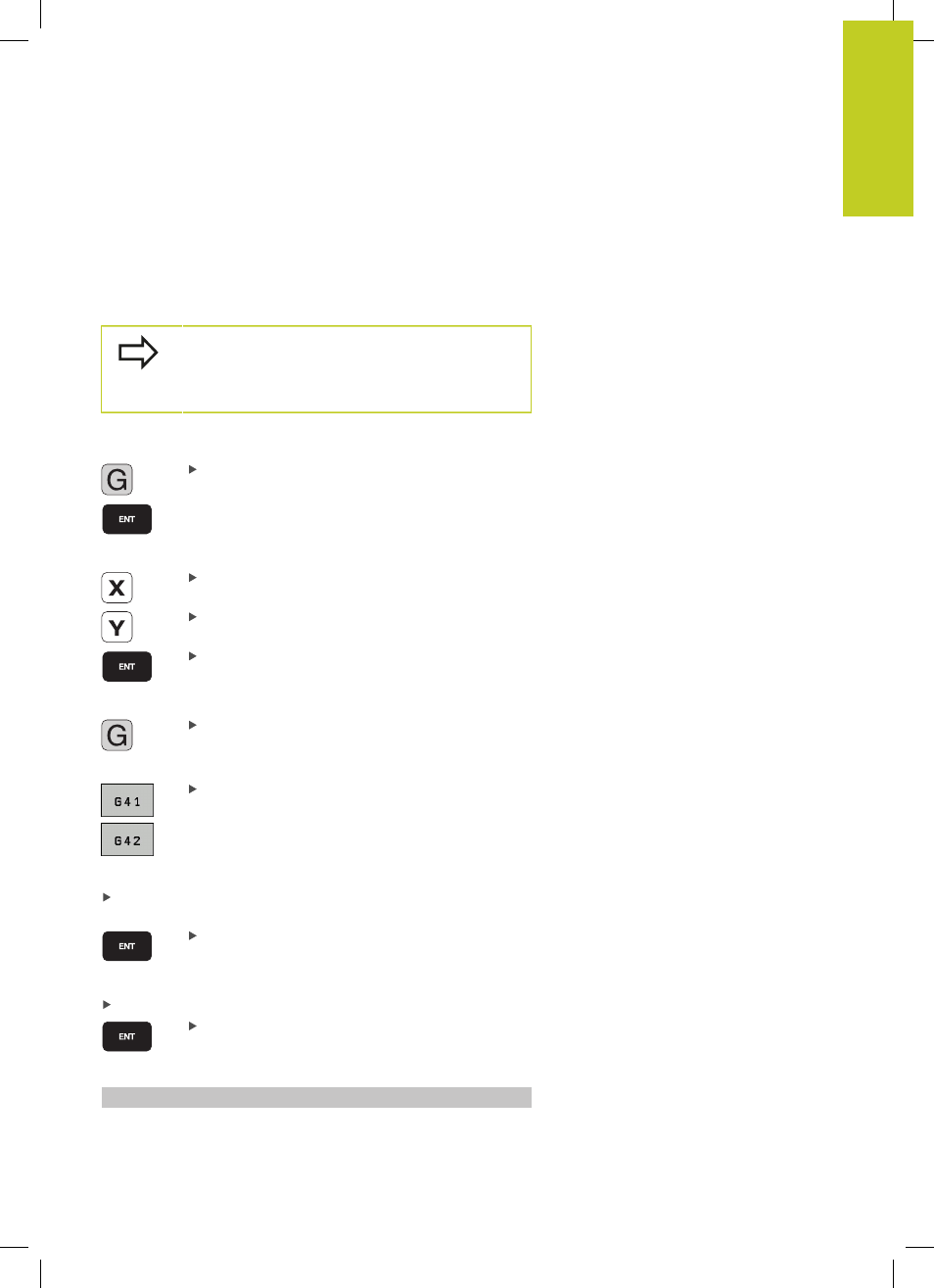

Пример записи позиционирования
Введите 1 и нажмите кнопку ENT, чтобы
открыть кадр
КООРДИНАТЫ?
10 (Введите целевую координату для оси X)
20 (Введите целевую координату для оси Y)
клавишей ENT перейдите к следующему
вопросу
ТРАЕКТОРИЯ ЦЕНТРА ФРЕЗЫ
Введите 40 и подтвердите ввод кнопкой ENT,
чтобы выполнить перемещение без поправки
на радиус инструмента, или
Перемещение с левой или с правой стороны от
запрограммированного контура: выберите G41
или G42 с помощью Softkey
ПОДАЧА F=?
Введите 100 (подача для этого движения по траектории 100
мм/мин)
клавишей ENT перейдите к следующему
вопросу
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ М?
Введите 3 (дополнительная функция M3 "ВКЛ шпинделя").
ЧПУ завершит работу в этом диалоге при
нажатии кнопки ENT.
В окне программы отобразится строка:
N30 G01 G40 X+10 Y+5 F100 M3 *
