Программирование: ввод данных из DXF-файлов или контуров
открытым текстом
7.1 Обработка данных DXF (опция программного обеспечения)
7
228
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

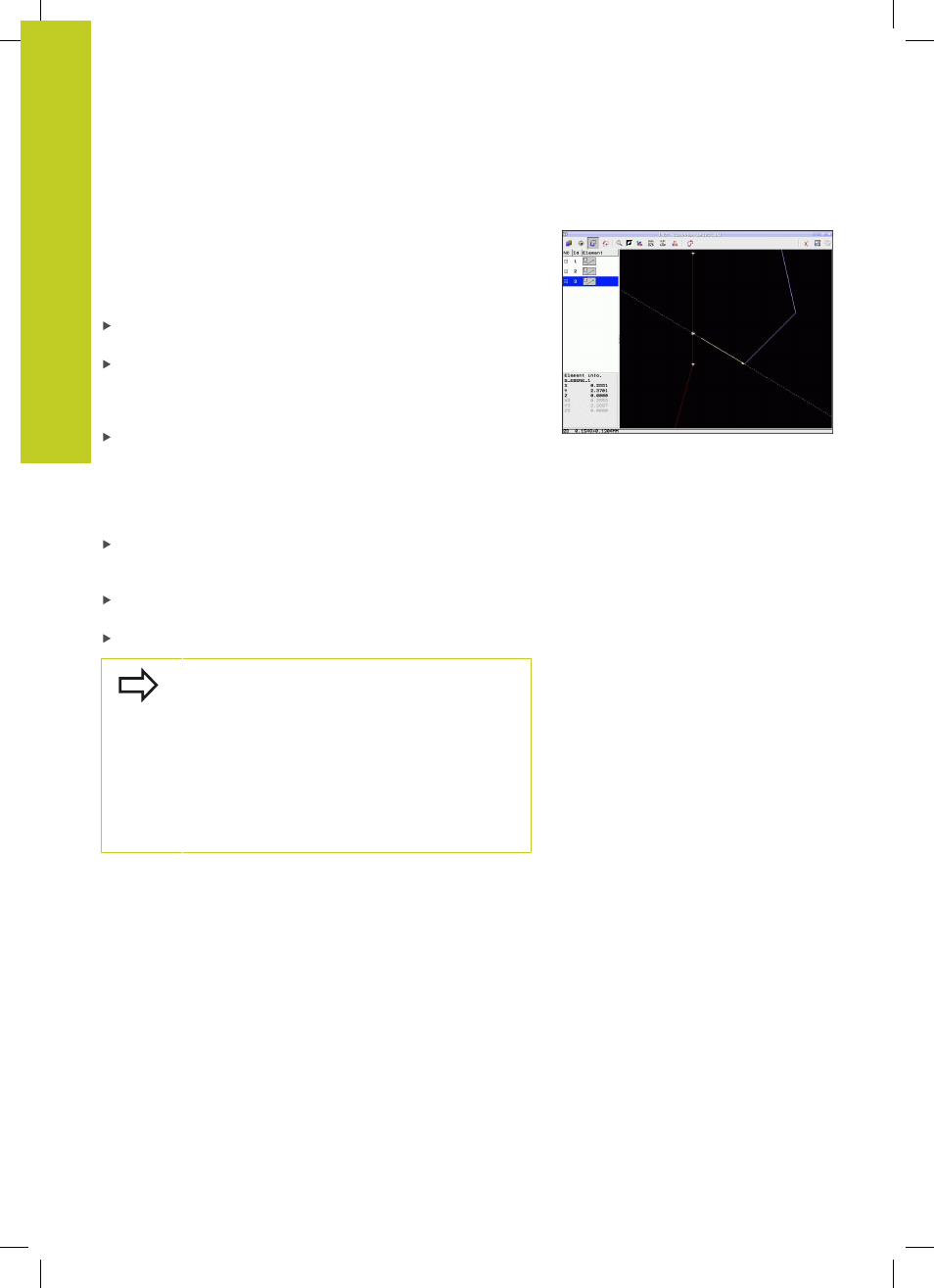

Разделение, удлинение и укорачивание элементов контура
Если выбираемые элементы контура на чертеже состыкованы
друг с другом, то соответствующий элемент контура следует
сначала разделить на части. Данная функция автоматически
включается при переключении в режим выбора контура.
Выполните действия в указанной последовательности:
Примыкающий элемент контура выбран, т.е. выделен синим
цветом
Щелкните мышью на разделяемом элементе контура:
система ЧПУ отмечает точку пересечения звездочкой
с кружком, а выбираемые конечные точки - простой
звездочкой.
При нажатой клавише CTRL щелкните мышью на
точке пересечения: система ЧПУ разделяет элемент
контура в точке пересечения и снова выключает точки.
При необходимости ЧПУ удлиняет или укорачивает
примыкающий элемент контура до точки пересечения двух
элементов
Повторно щелкните мышью на разделенном элементе
контура: система ЧПУ снова включит точку пересечения и
конечные точки
Щелкните на нужной конечной точке: программа отмечает
разделенный в данный момент элемент синим цветом
Выберите следующий элемент контура
Если удлиняемый/укорачиваемый элемент
контура является прямой, система ЧПУ удлиняет/
укорачивает его линейно. Если удлиняемый/
укорачиваемый элемент контура является дугой
окружности, система ЧПУ удлиняет/укорачивает
его по окружности.
Для однозначного выбора направления
перемещения при использовании указанных
функций необходимо заранее выбрать не менее
двух элементов контура.
