Ручное управление и наладка
15.2 Перемещение осей станка
15
452
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

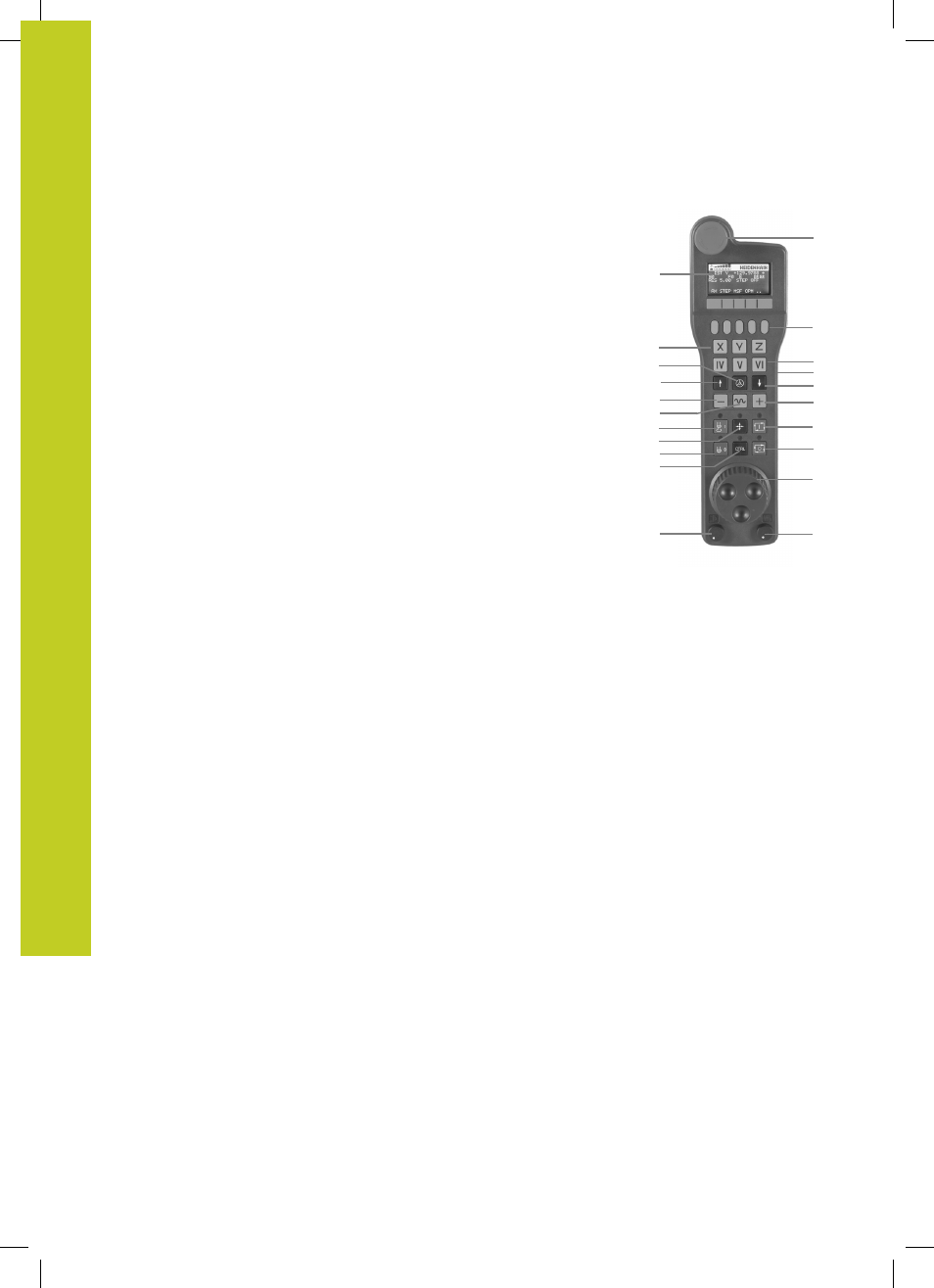

1 Клавиша аварийного выключения
2 Дисплей маховичка для отображения состояния и выбора
функций, более подробная информация об этом: ""
3 Softkey
4 Кнопки выбора осей могут быть заменены производителем
станка в соответствии с конфигурацией осей
5 Кнопка согласия
6 Клавиши со стрелками для задания чувствительности
маховика
7 Клавиша активации маховика
8 Клавиша направления для перемещения выбранной оси
9 Совмещение на ускоренном ходу для кнопки направления
10 Включение шпинделя (функция, зависящая от станка,
кнопка может быть заменена производителем станка)
11 Кнопка "Генерировать NC-кадр" (функция, зависящая от
станка, кнопка может быть заменена производителем
станка)
12 Выключение шпинделя (функция, зависящая от станка,
кнопка может быть заменена производителем станка)
13 Кнопка CTRL для специальных функций (функция,
зависящая от станка, кнопка может быть заменена
производителем станка)
14 NC-Start (функция, зависящая от станка, кнопка может быть
заменена производителем станка)
15 NC-Stopp (функция, зависящая от станка, кнопка может
быть заменена производителем станка)
16 Маховичок
17 Потенциометр частоты вращения шпинделя
18 Потенциометр подачи
19 Разъем для подключения кабеля, отсутствует у
радиомаховичка HR 550 FS
2
8
7
8
9
6
3
1
18
11
17
12
10
4
5
6
4
14
15
16
13
