Основные положения

3.1

3

TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

89

Система отсчета на фрезерных станках

При обработке заготовки на фрезерном станке в общем

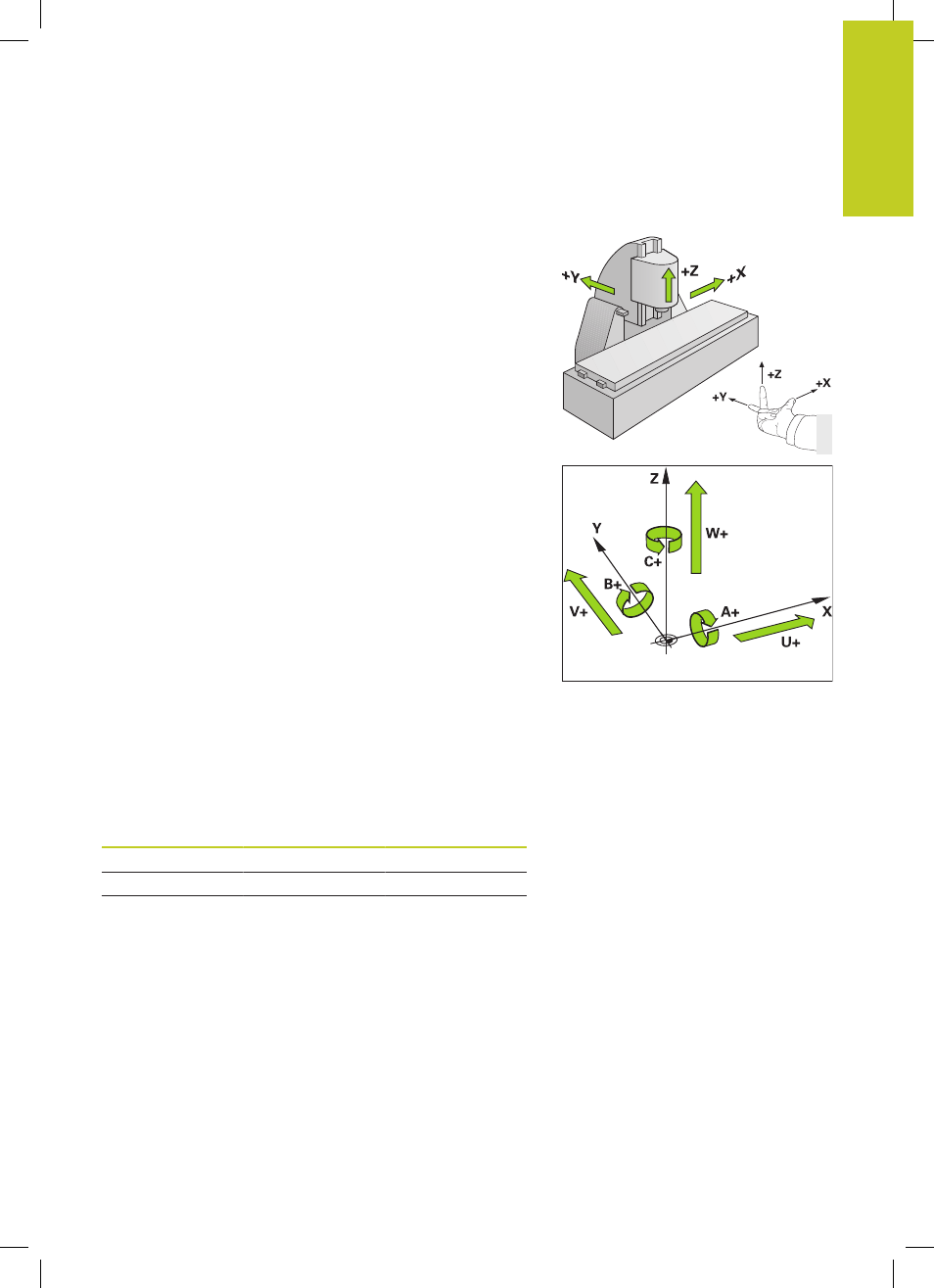

случае применяется декартова система координат. На рисунке

справа показана связь между декартовой системой координат

и осями станка. Правило правой руки служит ориентиром,

облегчающим запоминание: если средний палец указывает

направление оси инструмента от заготовки к инструменту, то

он показывает направление Z+, большой палец - направление

X+, а указательный - направление Y+.
TNC 640 может управлять опционально 18 осями.

Кроме главных осей X, Y и Z существуют параллельные

дополнительные оси U, V и W. Оси вращения обозначаются

буквами A, B и C. На рисунке справа внизу показана связь

дополнительных осей или осей вращения с главными осями.

Обозначение осей на фрезерных станках

Оси X, Y и Z на вашем фрезерном станке также обозначаются

как ось инструмента, главная ось (1-я ось) и вспомогательная

ось (2-я ось). Расположение оси инструмента определяется

взаимосвязью между главной и вспомогательной осью.

Ось

инструмента

Главная ось

Вспомогательная

ось

X

Y

Z

Y

Z

X

Z

X

Y
