Движение по траектории – декартовы координаты
6.4
6
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
199
Прямая на ускоренном ходу G00, прямая с подачей
G01 F
Система ЧПУ перемещает инструмент по прямой от его
текущей позиции к конечной точке прямой. Точка старта
является конечной точкой предыдущего кадра.
Координаты
конечной точки прямой, если
необходимо
Коррекция на радиус
Подача F
Дополнительная M-функция
Перемещение на ускоренном ходу
Кадр прямой с перемещением на ускоренном ходу (G00-кадр)
можно открыть также с помощью кнопки L:
Нажмите кнопку L, чтобы открыть кадр программы с
движением по прямой
С помощью кнопки со стрелкой влево перейдите в область
ввода G-функций
Нажмите клавишу Softkey G00 для движения на ускоренном
ходу

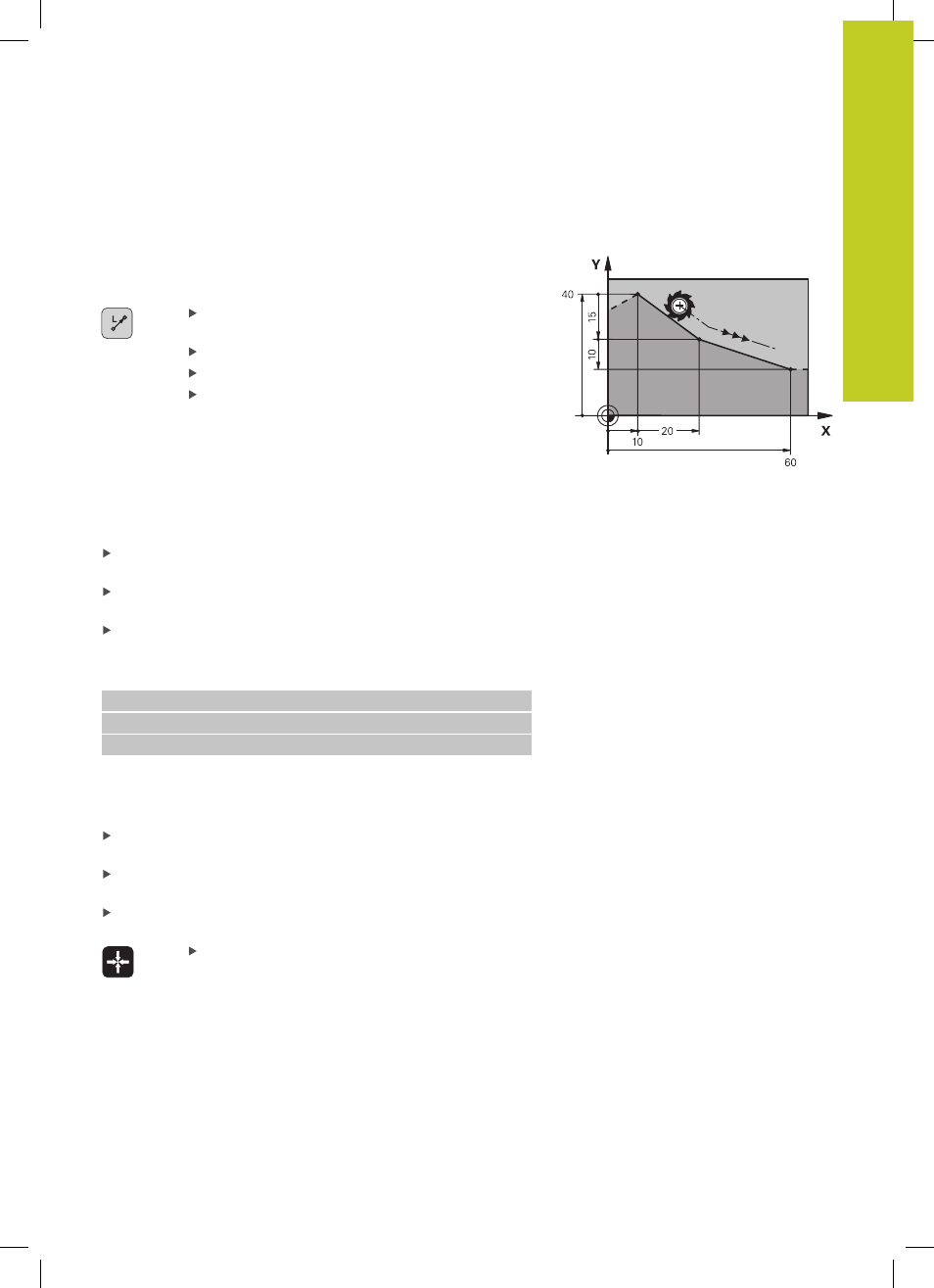

Примеры NC-кадров
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Назначение фактической позиции
Кадр прямой (G01G01-кадр) можно сформировать также с
помощью кнопки "НАЗНАЧЕНИЕ ФАКТИЧЕСКОЙ ПОЗИЦИИ“:
В режиме работы "Ручное управление" следует переместить
инструмент в позицию, которую вы намерены ему присвоить
Переключите индикацию дисплея на "Программирование/
редактирование"
Выберите кадр программы, за которым должен быть
вставлен L-кадр
Нажмите кнопку "НАЗНАЧЕНИЕ
ФАКТИЧЕСКОЙ ПОЗИЦИИ": ЧПУ сформирует
L-кадр с координатами фактической позиции
