Программирование: программирование контуров
6.5 Движение по траектории – полярные координаты
6
212
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

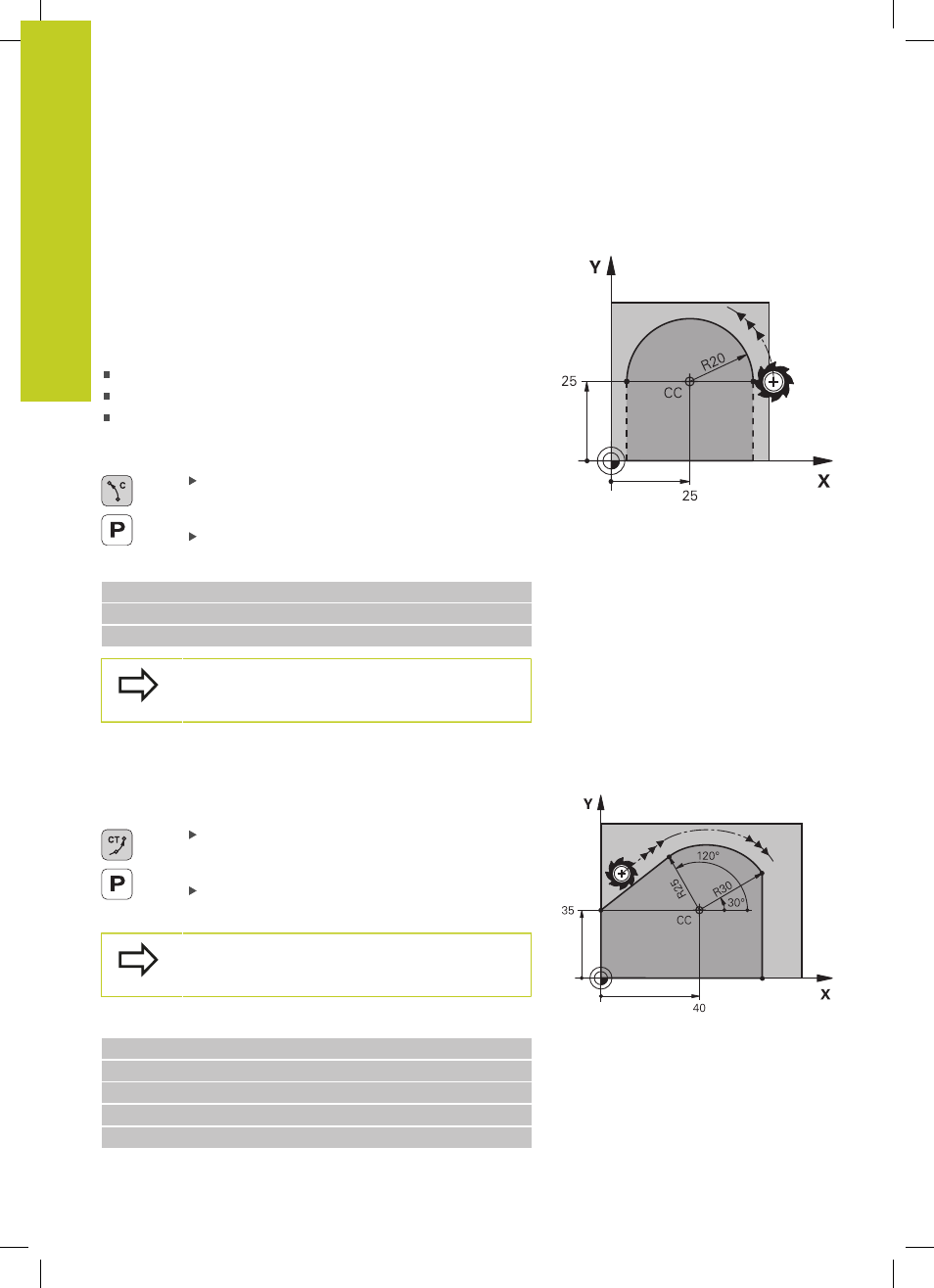

Круговая траектория G12/G13/G15 вокруг полюса I,
J
Радиус полярных координат R одновременно является
радиусом дуги окружности. R определяется расстоянием от
точки старта до полюса I, J. Последняя запрограммированная
позиция инструмента перед круговой траекторией является ее
точкой старта.
Направление вращения
По часовой стрелке: G12
Против часовой стрелки: G13
Без указания направления вращения: G15. Система
ЧПУ перемещается по круговой траектории с последним
запрограммированным направлением вращения
Полярные координаты-угол H : угловое
положение конечной точки прямой между
–99999,9999° и +99999,9999°
Направление вращения DR
Примеры NC-кадров
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
При использовании инкрементальных координат
введите тот же самый знак числа для DR PA.
Круговая траектория G16с плавным переходом
Инструмент перемещается по круговой траектории, плавно
переходящей из предыдущего элемента контура.
Полярные координаты-радиус R : введите
расстояние конечной точки прямой до полюса I,
J
Полярные координаты-угол H
: угловое
положение конечной точки круговой траектории
Полюс не является центром окружности контура!
Примеры NC-кадров
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
