Программирование: дополнительные функции
10.4 Дополнительные функции для определения характеристик
контурной обработки
10
324
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
10.4 Дополнительные функции для
определения характеристик
контурной обработки

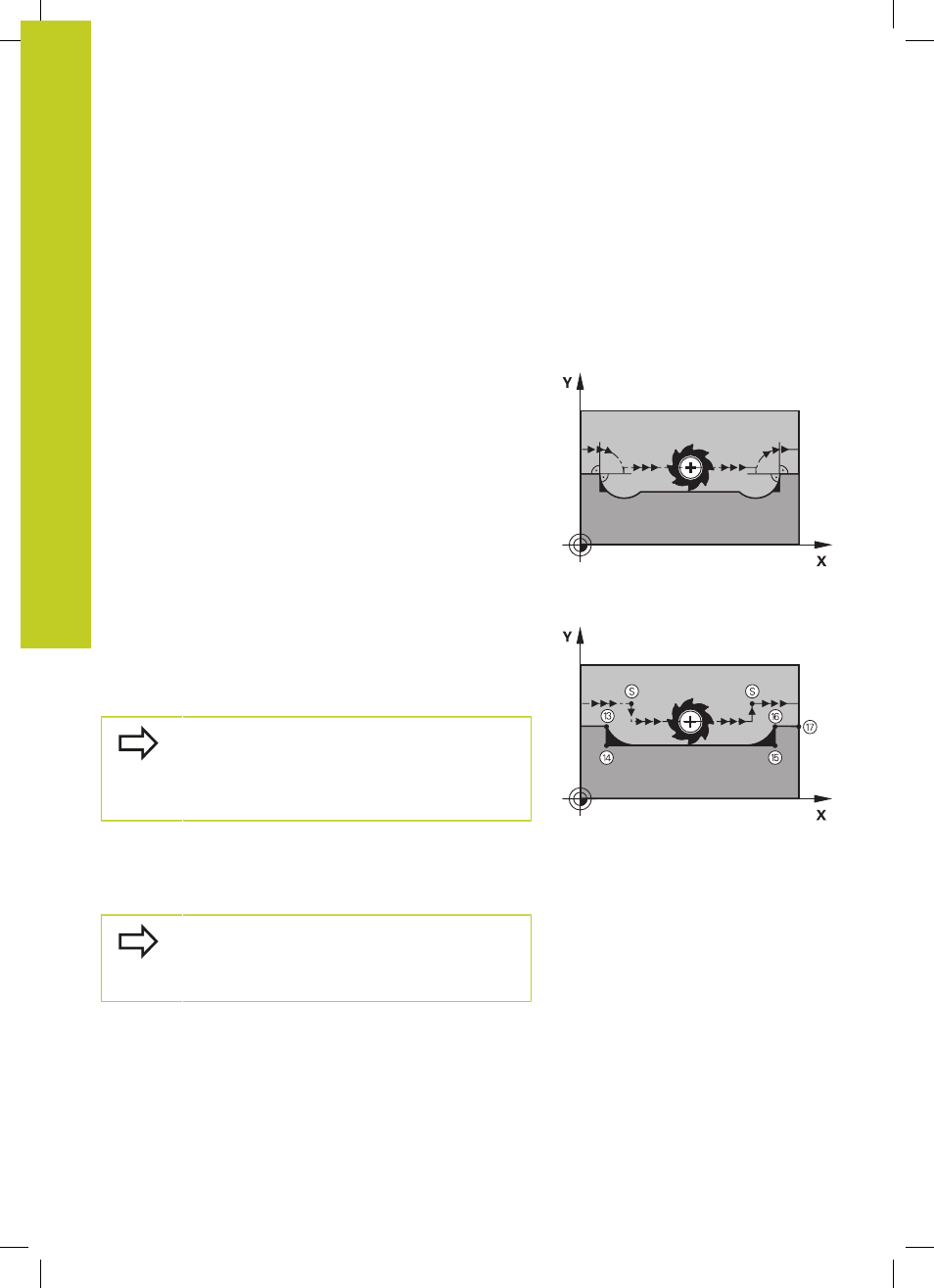

Обработка небольших выступов контура: функция
M97
Стандартная процедура
Система ЧПУ добавляет на участке внешнего угла контура
переходную дугу. Если выступы контура слишком малы,
инструмент при этом может повредить контур
В таких местах ЧПУ прерывает отработку программы и выдает
сообщение об ошибке “Радиус инструмента слишком велик”.
Процедура работы с M97
ЧПУ определяет точку пересечения траекторий для элементов
контура – как для внутренних углов – и перемещает инструмент
над этой точкой.
Следует программировать M97 в том кадре, в котором заданы
координаты точки внешнего угла.
Вместо M97 следует использовать значительно
более эффективную функцию M120 LA, смотри
"Предварительный расчет контура с поправкой
на радиус (LOOK AHEAD): M120 (Опция ПО
Miscellaneous functions)"!
Действие
M97 действует только в том кадре программы, в котором была
запрограммирована M97.
Угол контура при использовании M97 не
обрабатывается полностью. Возможно, возникнет
необходимость дополнительно обработать угол
контура инструментом меньшего размера.
