Прорезка и выточка
Некоторые циклы обрабатывают контуры, которые вы описали
в подпрограмме. Программируйте эти контуры с помощью
функций траектории открытым текстом или с помощью FK-
функций. Для описания контура точения вам доступны также
другие специальные элементы контура. С их помощью вы
можете программировать прорезку и выточки как законченные
элементы контура в одном единственном NC-кадре.
Прорезка и выточки всегда привязываются к
заданному до них линейному элементу контура.
Элементы прорезки и выточки GRV и UDC можно
использовать только в подпрограммах контура,
которые вызываются из цикла точения (см.
руководство пользователя по циклам, "Точение").
При задании прорезки и выточек в вашем распоряжении
находятся различные поля ввода. Некоторые из этих полей
вы должны обязательно заполнить (обязательные), другие
можно оставить незаполненными (по желанию). Обязательные
поля помечены таковыми на вспомогательных рисунках. В
некоторых элементах вы можете выбирать между двумя
различными возможностями задания. В этих случаях система
ЧПУ отображает клавиши Softkey с соответствующими
возможностями.

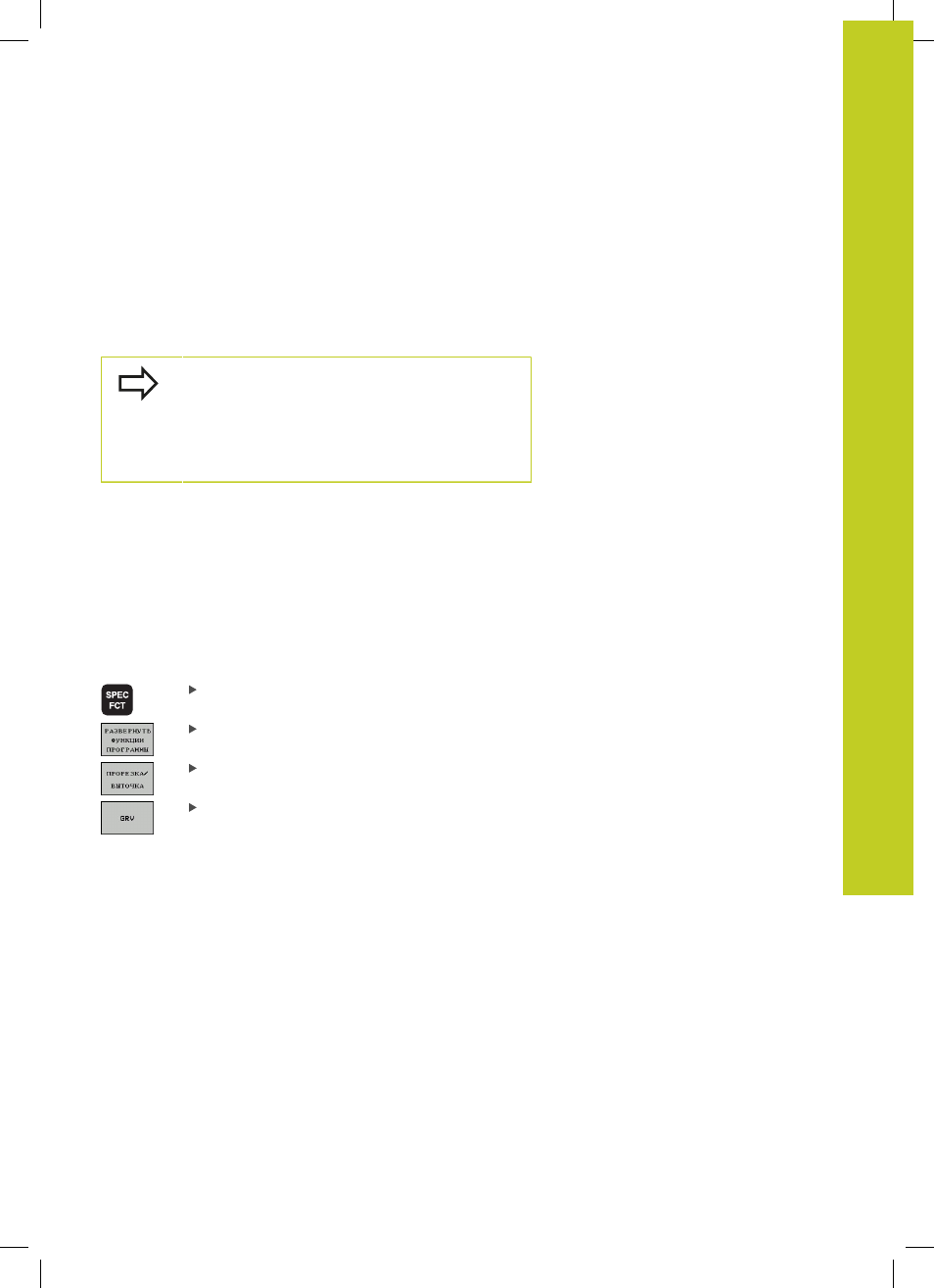

Программирование прорезки и выточек:
Активируйте панель Softkey со специальными
функциями
Выберите меню ПРОГРАММНЫЕ ФУНКЦИИ
ТОЧЕНИЯ
Выберите ПРОРЕЗКА/ВЫТОЧКА
Выберите GRV (прорезка) или UDC (выточка)
