Программирование: программирование контуров
6.4
Движение по траектории – декартовы координаты
6
208
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

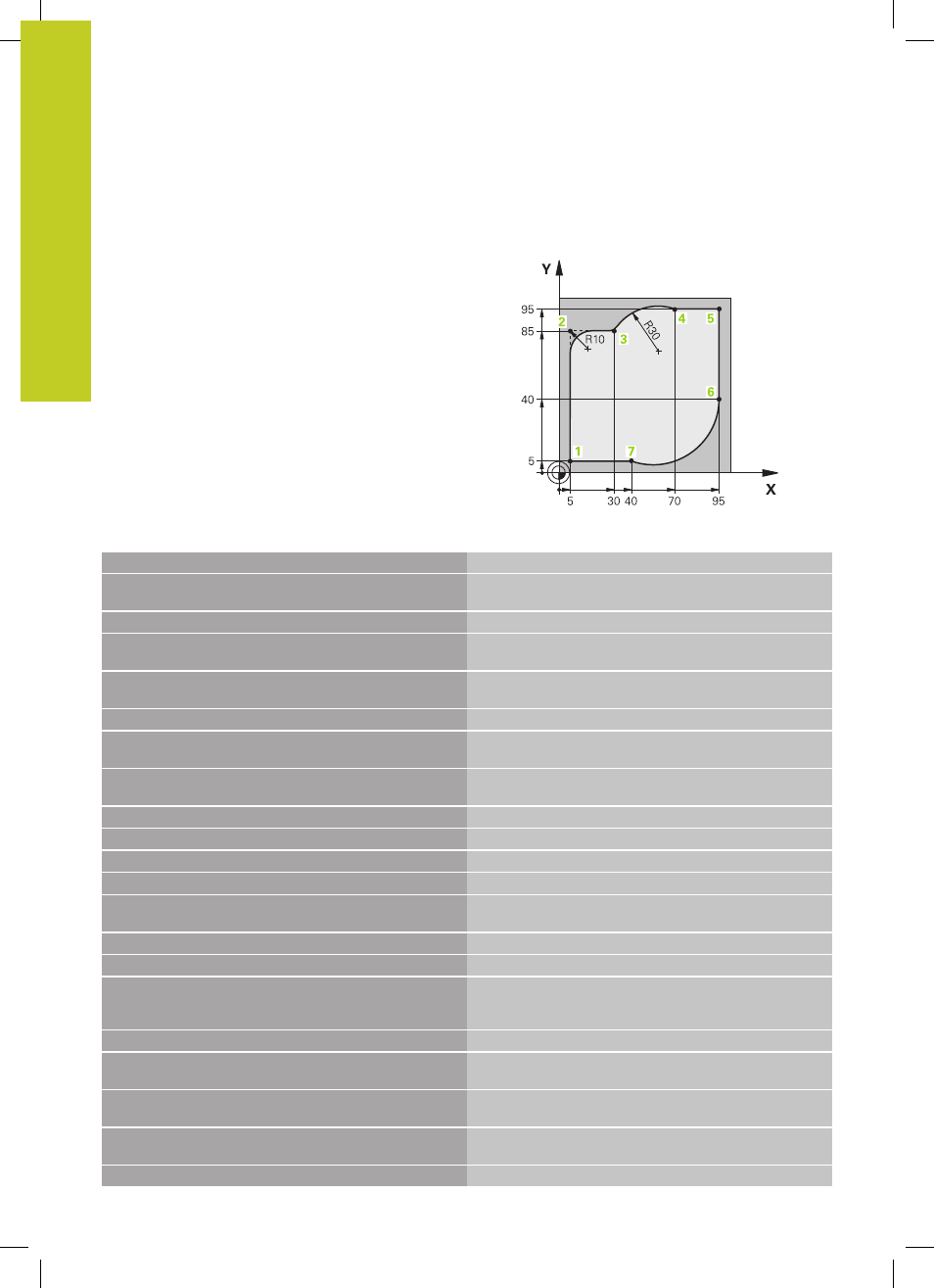

Пример: круговое движение в декартовой системе
координат
%CIRCULAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки для графического
моделирования
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Вызов инструмента с осью шпинделя и частотой
вращения шпинделя
N40 G00 G40 G90 Z+250 *
Вывод инструмента из материала по оси шпинделя на
ускоренном ходу
N50 X-10 Y-10 *
Предварительное позиционирование инструмента
N60 G01 Z-5 F1000 M3 *
Перемещение на глубину обработки с подачей F = 1000
мм/мин
N70 G01 G41 X+5 Y+5 F300 *
Подвод к контуру в точке 1, активация поправки на
радиус G41
N80 G26 R5 F150 *
Подвод по касательной дуге
N90 Y+85 *
Точка 2: первая прямая для угла 2
N100 G25 R10 *
Ввод радиуса R = 10 мм, подача: 150 мм/мин
N110 X+30 *
Подвод к точке 3: точка старта окружности
N120 G02 X+70 Y+95 R+30 *
Подвод к точке 4: конечная точка окружности с G02,
радиус 30 мм
N130 G01 X+95 *
Подвод к точке 5
N140 Y+40 *
Подвод к точке 6
N150 G06 X+40 Y+5 *
Подвод к точке 7: конечная точка окружности, дуга
окружности с плавным переходом в точку 6, система
ЧПУ рассчитывает радиус самостоятельно
N160 G01 X+5 *
Подвод к последней точке контура 1
N170 G27 R5 F500 *
Отвод от контура по круговой траектории с плавным
переходом
N180 G40 X-20 Y-20 F1000 *
Выход из материала в плоскости обработки, отмена
поправки на радиус
N190 G00 Z+250 M2 *
Вывод инструмента из материала по оси инструмента,
конец программы
N99999999 %CIRCULAR G71 *
