Первые шаги в работе с TNC 640
1.3
Программирование первой части
1
54
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
Создание программы циклов

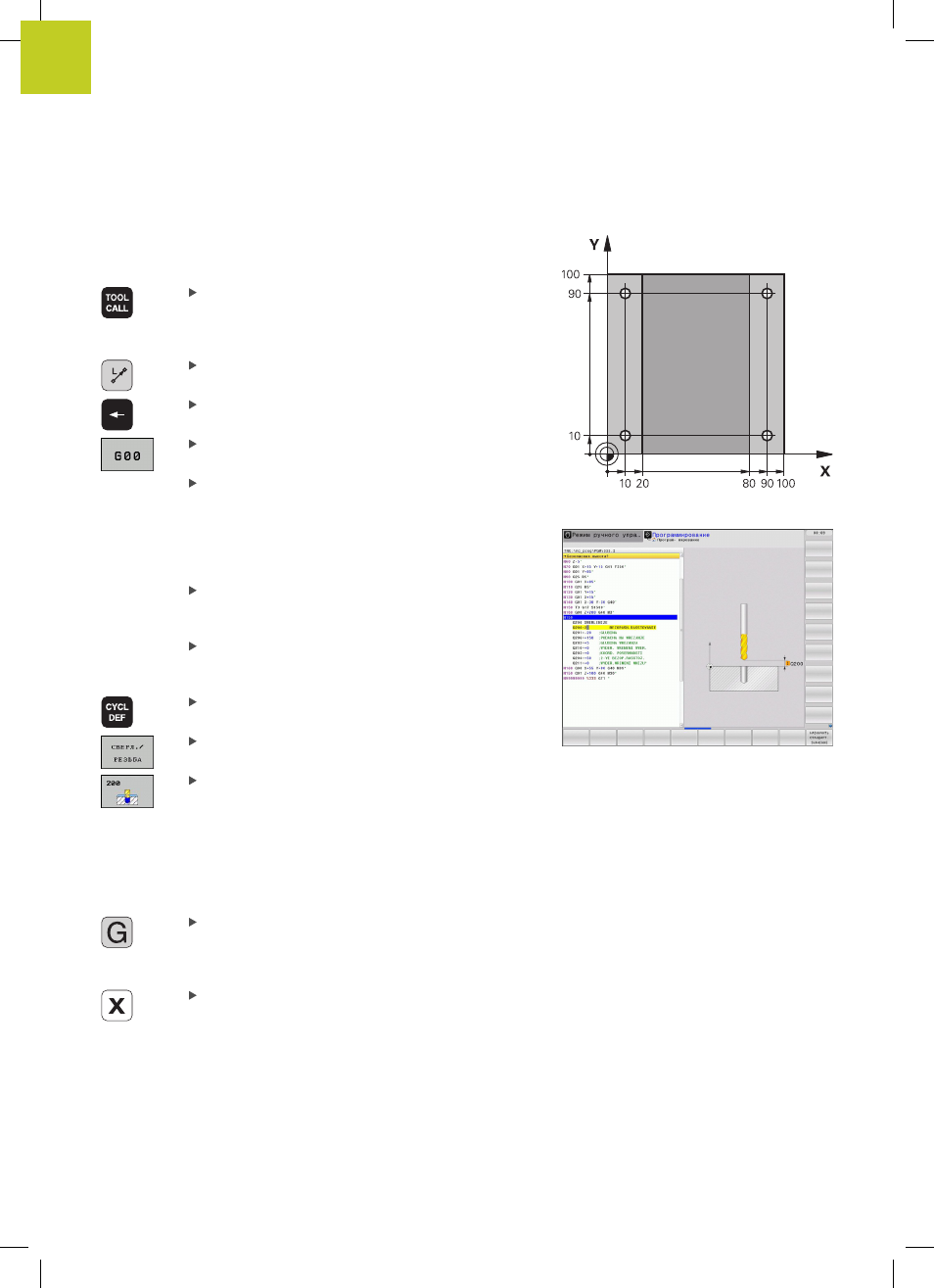

Отверстия, показанные на рисунке справа (глубина 20 мм),
следует выполнять с помощью стандартного цикла сверления.
Определение заготовки уже было создано оператором.
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ENT, НЕ ЗАБЫВАЙТЕ УКАЗЫВАТЬ
ОСЬ ИНСТРУМЕНТА
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
С помощью кнопки со стрелкой влево
перейдите в область ввода G-функций
Нажмите клавишу Softkey G0 для движения на
ускоренном ходу
Вывод инструмента из материала: нажмите
оранжевую кнопку оси Z, чтобы обеспечить
вывод из материала по оси инструмента, и
введите значение для позиции, к которой
подводится инструмент, например, 250.
Подтвердите ввод кнопкой ENT
Корр. на радиус: RL/RR/без коррекции?
,
подтвердите кнопкой ENT: коррекция на радиус
не активируется
Дополнительная функция M?
, подтвердите
кнопкой END: система ЧПУ сохранит
введенный кадр перемещения
Вызов меню циклов
Отображение циклов сверления
Выбор стандартного цикла сверления 200:
ЧПУ запускает диалоговое окно определения
параметров цикла. Поэтапно вводите
параметры, запрашиваемые ЧПУ, каждый раз
подтверждая ввод кнопкой ENT. В правой части
дисплея ЧПУ дополнительно выполняется
показ графики, используемой для отображения
соответствующего параметра цикла
Введите 0, чтобы подвод к первой позиции
сверления: введите координаты позиции
сверления, включите СОЖ и шпиндель,
выполните вызов цикла с помощью M99
Введите 0, чтобы подвод к следующей
позиции сверления: введите координаты
соответствующих позиций сверления,
выполните вызов цикла с помощью M99
