Введение
2.4 Индикация состояния
2
78
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

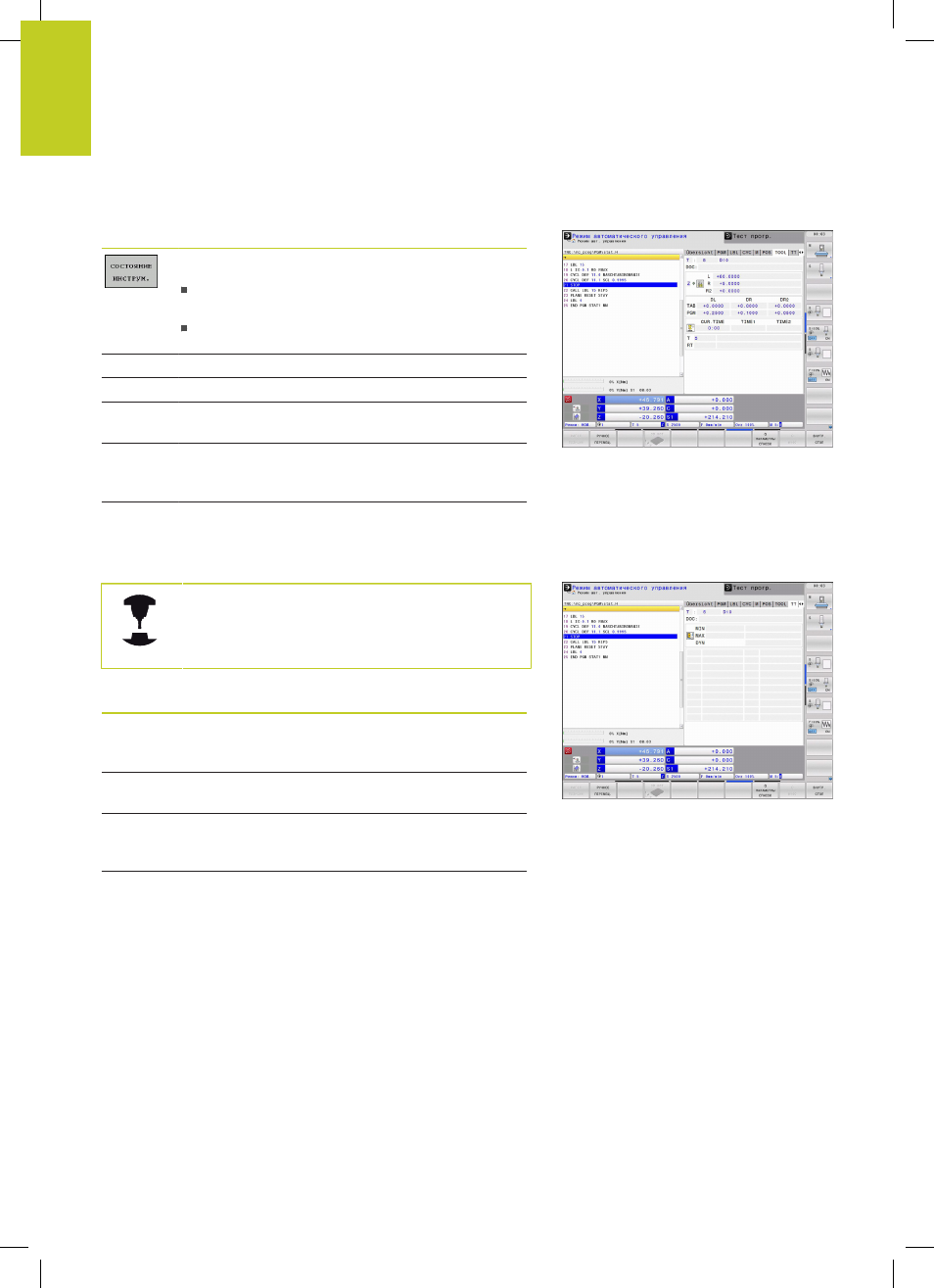

Информация об инструментах (закладка TOOL)
Softkey Значение
Индикация активного инструмента
Индикация T: номер инструмента и название
инструмента
Индикация RT: номер и название
инструмента для замены
Ось инструмента
Длина и радиусы инструмента
Припуски (дельта-значения) из таблицы
инструментов (TAB) и из TOOL CALL (PGM)
Срок службы, максимальный срок службы (TIME
1) и максимальный срок службы при TOOL CALL
(TIME 2)
Индикация программируемого инструмента и
инструмента для замены
Измерение инструмента (закладка TT)
ЧПУ отображает закладку ТТ только в том случае,
если эта функция активна на данном станке.
Softkey Значение
Прямой
выбор
невозможен
Номер инструмента, который измеряется
Индикация, измеряется ли радиус
инструмента или его длина
MIN- и MAX-значение измерения отдельных
режущих кромок и результат измерения с
вращающимся инструментом (DYN)
Номер режущей кромки инструмента с
соответствующим значением измерения.
Символ «звездочка» за значением
измерения указывает на то, что оно
находится за пределами допуска из
таблицы инструментов
