Программирование: ввод данных из DXF-файлов или контуров
открытым текстом
7.1 Обработка данных DXF (опция программного обеспечения)
7
230
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

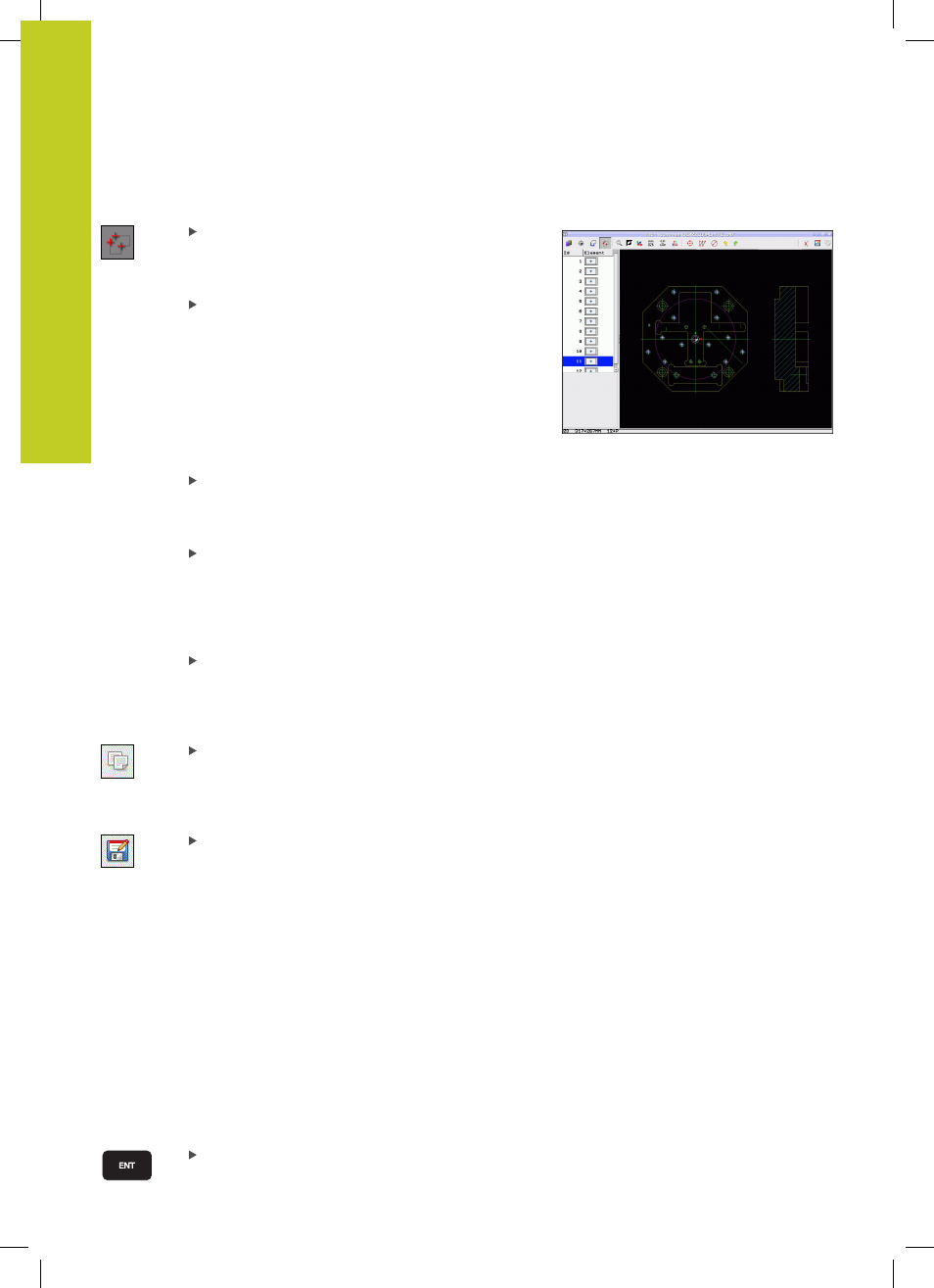

Выбор по отдельности
Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
Для выбора позиции обработки: щелкните
левой кнопкой мыши на нужном элементе: ЧПУ
помечает звездочкой доступные для выбора
позиции обработки, находящиеся на данном
элементе. После щелчка мышью на одной из
звездочек система ЧПУ вводит выбранную
позицию в левом окне (отображается символ
точки). После щелчка мышью на окружности
система ЧПУ вводит ее центр непосредственно
как позицию обработки
При необходимости можно отменить выбор уже
отобранных элементов повторным щелчком на
элементе, удерживая нажатой клавишу CTRL
(во время маркировки щелчком)
Для определения позиции обработки с
использованием пересечения двух элементов
сначала следует щелкнуть левой кнопкой мыши
на первом элементе: система ЧПУ помечает
звездочками доступные для выбора позиции
обработки
Щелкните левой кнопкой мыши на втором
элементе (прямая, полный круг или дуга
окружности): ЧПУ вводит точку пересечения
элементов в левом окне (отображение символа
точки)
Сохранение выбранных позиций
обработки в буфер обмена ЧПУ для
последующего добавления в качестве
кадра позиционирования с вызовом цикла в
программу в диалоге открытым текстом, или
Сохранение выбранных позиций обработки в
файле точек: система ЧПУ показывает окно
перехода, в котором можно ввести целевую
директорию и любое имя файла. Базовая
настройка: имя DXF-файла. При наличии в
имени файла DXF спецзнаков или пробелов
программа заменяет эти знаки символом
подчеркивания. В качестве альтернативы вы
также можете выбрать тип файла: таблица
точек (.PNT), таблица генератора изображений
(.HP) программа в диалоге открытым текстом
(.H). Если вы сохраняете позиции обработки
в программу в диалоге открытым текстом, то
система ЧПУ создает для каждой позиции
обработки отдельный линейный кадр с
вызовом цикла (L X... Y... M99). Эту программу
вы можете также переносить на более ранние
модели ЧПУ и там обрабатывать.
Подтверждение ввода: система ЧПУ
записывает программу контура в директорию, в
которой также хранится DXF-файл
