Данные инструмента 5.2
5
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
155

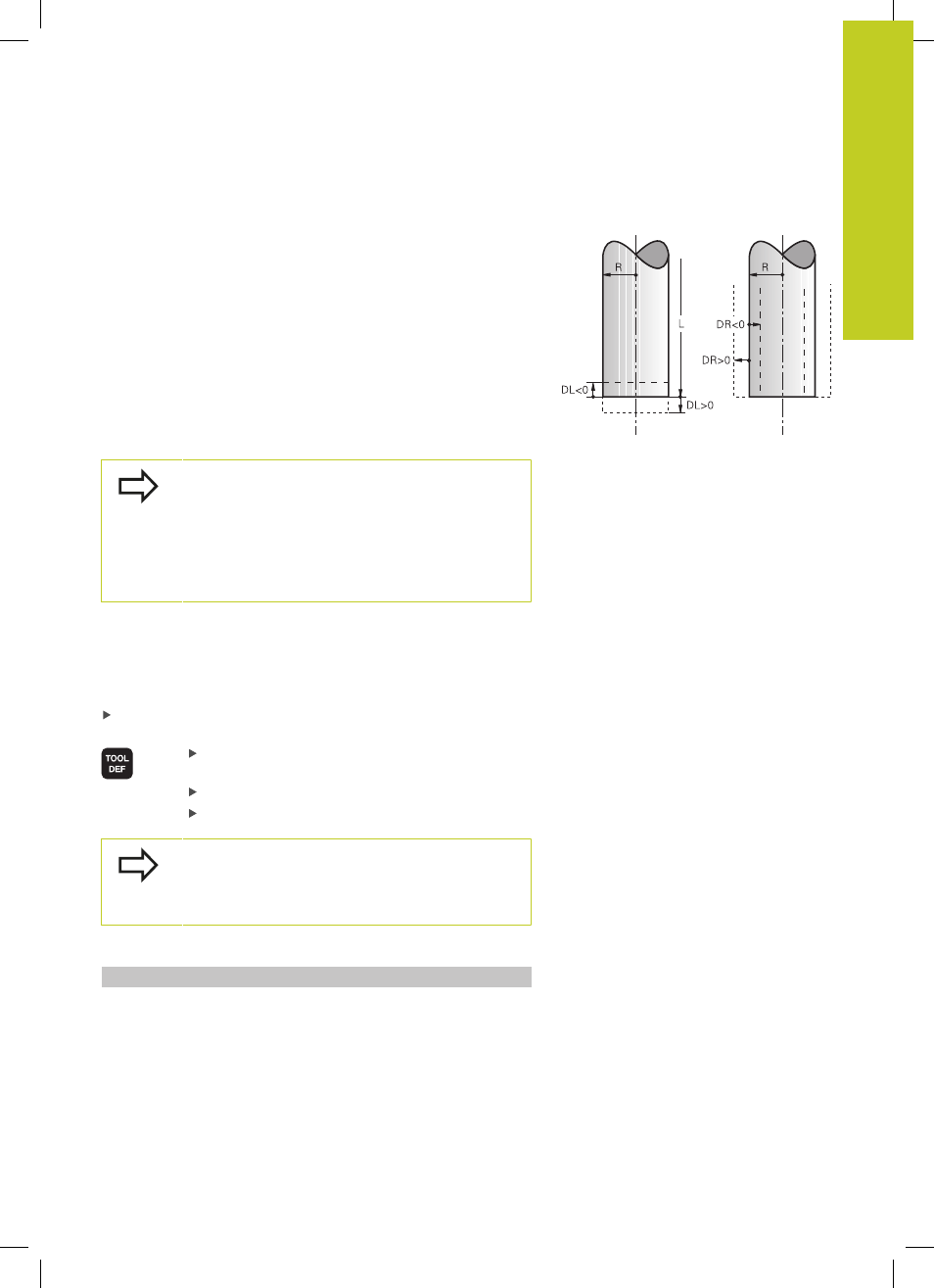

Дельта-значения для длины и радиуса
Дельта-значениями обозначаются отклонения длины и радиуса
инструмента.
Положительное дельта-значение представляет собой припуск
(DL, DR, DR2>0). При обработке с припуском значение для него
вводится при программировании вызова инструмента в T.
Отрицательное дельта-значение означает нижний предел
допуска (DL, DR, DR2<0). Нижний предел допуска вводится в
таблицу инструмента для расчета износа инструмента.
Дельта-значения вводятся в виде числовых значений, в кадре
T эти значения можно задать также при помощи Q-параметра.
Диапазон ввода: допускаются дельта-значения не более
± 99,999 мм.
Дельта-значения из таблицы инструмента влияют
на графическое изображение инструмента .
Изображение заготовки при моделировании не
изменяется.
Дельта-значения из кадра T при моделировании
изменяют отображаемую величину заготовки .
Размер инструмента в модели не изменяется.
Ввод данных инструмента в программу
Номер, длина и радиус для определенного инструмента
задаются в программе обработки один раз в кадре G99:
Выбор определения инструмента: нажмите кнопку TOOL
DEF
Номер инструмента : обозначьте инструмент с
помощью номера
Длина инструмента
: поправка на длину
Радиус инструмента : поправка на радиус
В режиме диалогового окна значения длины и
радиуса можно ввести непосредственно в поле
диалога: нажмите желаемую клавишу Softkey для
оси.
Пример:
N40 G99 T5 L+10 R+5 *
