15.9 Установка точки привязки с помощью измерительного щупа
15
498
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

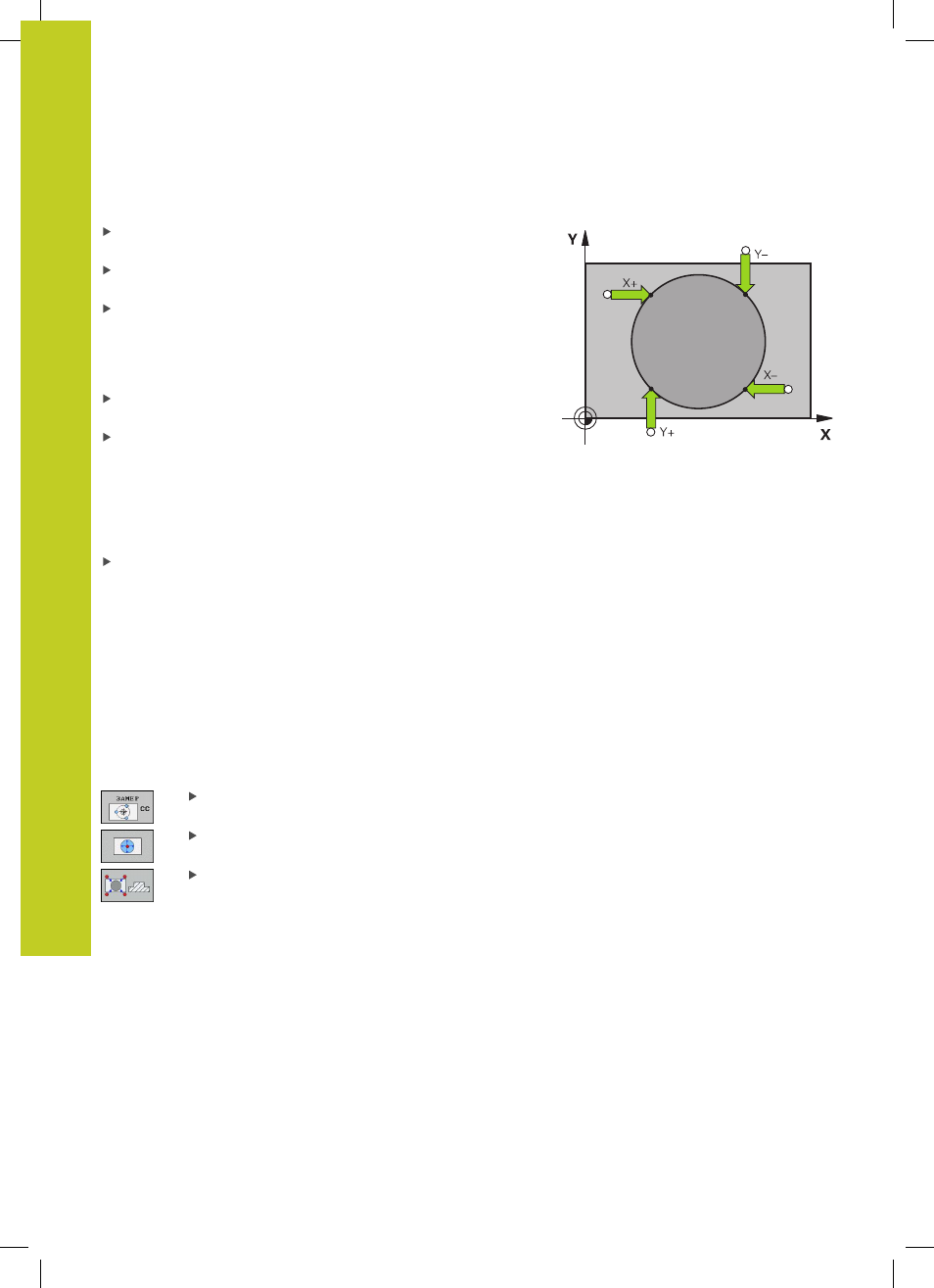

Внешняя окружность:
Установите наконечник щупа вблизи первой точки
ощупывания вне окружности
Выберите направление ощупывания: выбор с помощью
соответствующей клавиши Softkey
Ощупывание: нажмите внешнюю кнопку START. Если вы не
используете программу автоматического измерения, этот
процесс следует повторить. Центр вы сможете рассчитать
после третьей операции ощупывания (рекомендуется
выполнять измерение по четырем контактным точкам).
Завершите операцию ощупывания, перейдите в меню
оценки: нажмите Softkey ОЦЕНКА
Точка привязки
: введите координаты точки привязки,
подтвердите с помощью клавиши Softkey УСТ. ТОЧКИ
ПРИВЯЗКИ или запишите значения в таблицу (смотри
"Запись результатов измерения из циклов измерительного
щупа в таблицу нулевых точек", Стр. 482 или смотри
"Запись результатов измерения из циклов измерительного
щупа в таблицу предустановок", Стр. 483).
Завершение функции ощупывания: нажмите Softkey КОНЕЦ
После ощупывания система ЧПУ отображает текущие
координаты центра окружности и радиус окружности PR.
Установка точки привязки по нескольким отверстиям/
круглым островам
На второй панели Softkey находится кнопка Softkey, с помощью
которой можно установить точку привязки по расположению
нескольких отверстий или круглых островов. Вы можете
установить точку привязки на пересечении двух или более
измеряемых элементов.
Выбор функции ощупывании для точки пересечения отверстий/
круглых островов:
Выберите функцию ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ CC
Отверстие должно измеряться автоматически:
определите с помощью Softkey
Круглый остров будет измеряться
автоматически: определите с помощью Softkey
Установите щуп примерно в центр отверстия или влизи первой
точки измерения на круглом острове. После нажатия внешней
кнопки NC-СТАРТ система ЧПУ автоматически ощупывает
точки окружности.
Затем переместите измерительный щуп к следующему
отверстию и выполните его ощупывание таким же образом.
Следует повторит эту операцию до тех пор, пока не будут
ощупаны все отверстия для определения точки привязки.
