Ручное управление и наладка
15.7 Калибровка измерительного щупа 3D
15
486
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
Калибровка рабочего радиуса и компенсация
смещения центра измерительного щупа
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Вы можете рассчитать смещение центра, только
используя для этого подходящий измерительный
щуп.
При выполнении внешней калибровки следует
выполнить предварительное позиционирование
щупа над центром калибровочного шара или
калибровочного дорна. Следите за тем, чтобы
при позиционировании не возникало опасности
столкновения.

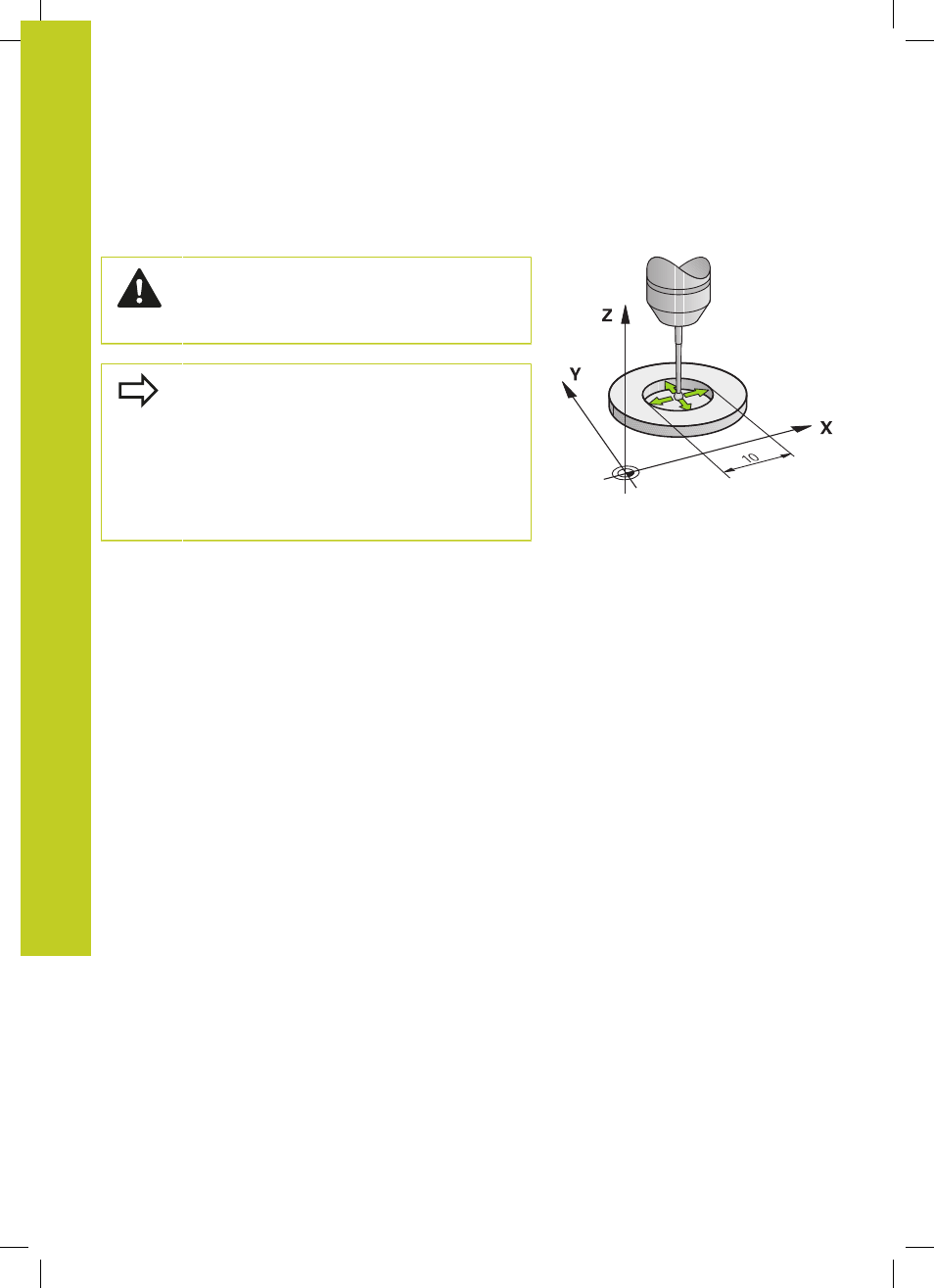

При калибровке радиуса наконечника щупа система ЧПУ
использует автоматическую программу измерения. В первый
проход система ЧПУ определяет середину калибровочного
кольца или острова (грубое измерение) и устанавливает
щуп в центр. Затем при самой операции калибровки (точное
измерение) рассчитывается радиус наконечника щупа. Если
есть возможность измерить отгиб с помощью щупа, то в
следующий проход определяется смещение центра.
Свойства измерительного щупа (как будет ориентироваться
щуп и будет ли) в измерительных щупах HEIDENHAIN уже
предопределены. Конфигурация других измерительных щупов
задается производителем станка.
Как правило, ось измерительного щупа не совпадает точно
с осью шпинделя. Функция калибровки может определять
смещение оси измерительного щупа относительно оси
шпинделя посредством измерения огиба (поворот на 180°) и
производить их расчетное выравнивание.
