Функции циклов измерительных щупов
В ручных циклах измерительного щупа отображаются кнопки
Softkey, с помощью которых можно выбрать направление или
программу измерения. То, какие кнопки Softkey отображаются,
зависит от конкретного цикла:

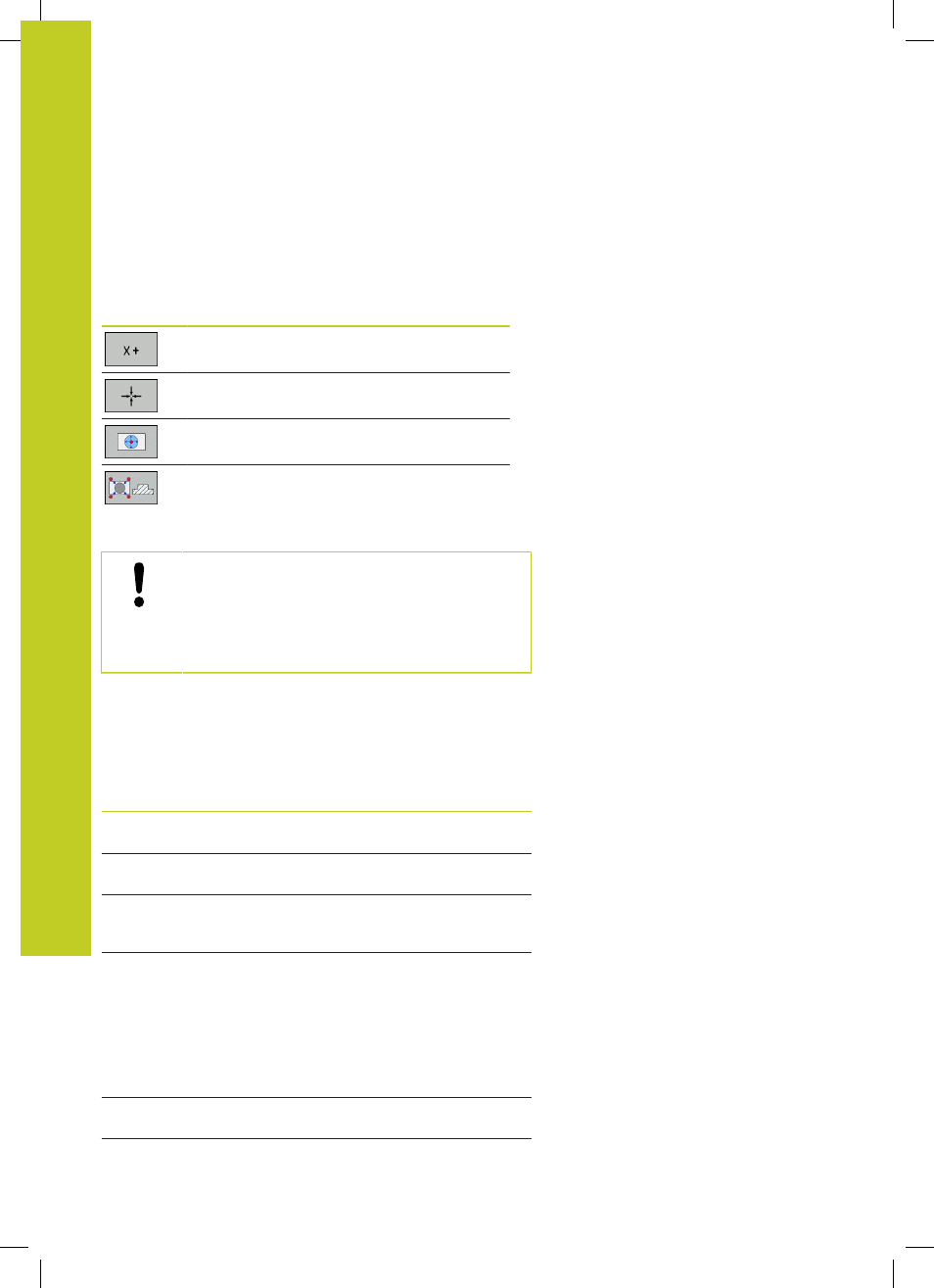

Softkey Функция
Выбор направления измерения
Копирование текущей позиции
Автоматическое измерение отверстия
(внутренняя окружность)
Автоматическое измерение острова
(внешняя окружность)
Автоматическая программа измерения отверстия и острова
Если вы используете функцию для
автоматического измерения окружности, система
ЧПУ автоматически позиционирует щуп в
соответствующие позиции измерения. Следите за
тем, чтобы при позиционировании не возникало
опасности столкновения.
Если вы используете программу измерения для
автоматического ощупывания отверстия или острова, система
ЧПУ открывает форму с необходимыми полями ввода данных.
Поля ввода в формах Измерение острова и Измерение
отверстия
Поле ввода Функция
Диаметр острова? или
Диаметр отверстия?
Диаметр измеряемого элемента
(опционально для отверстий)
Безопасное
расстояние?
Расстояние до измеряемого
элемента на плоскости
Инкрем.
безопасн.высота?
Позиционирование щупа в
направлении оси шпинделя
(исходя от текущей позиции)
Начальный угол? Угол для первой операции
ощупывания (0° =
положительное направление
главной оси, т.е. при оси
шпинделя Z в X+). Все
остальные углы ощупывания
рассчитываются из числа точек
измерения.
Количество точек
касания?
Количество операций
ощупывания (3 - 8)
Раствор угла? Ощупывание полное окружности
(360°) или сегмента окружности
(раствор угла<360°)
