PLANE-функция: наклон плоскости обработки (опция ПО 1) 12.2
12
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
395
Пример для станка с круглым столом C и поворотным
столом A. Запрограммированная функция: PLANE SPATIAL
SPA+0 SPB+45 SPC+0
Конечный
выключатель
Начальная позиция SEQ Результат
перемещения осей
Отсутствуют A+0, C+0 не прогр. A+45, C+90
Отсутствует A+0, C+0 + A+45, C+90
Отсутствует A+0, C+0 – A–45, C–90
Отсутствует A+0, C-105 не прогр. A–45, C–90
Отсутствует A+0, C-105 + A+45, C+90
Отсутствует A+0, C-105 – A–45, C–90
–90 < A < +10 A+0, C+0 не прогр. A–45, C–90
–90 < A < +10 A+0, C+0 + Сообщение об ошибке
Отсутствует A+0, C-135 + A+45, C+90

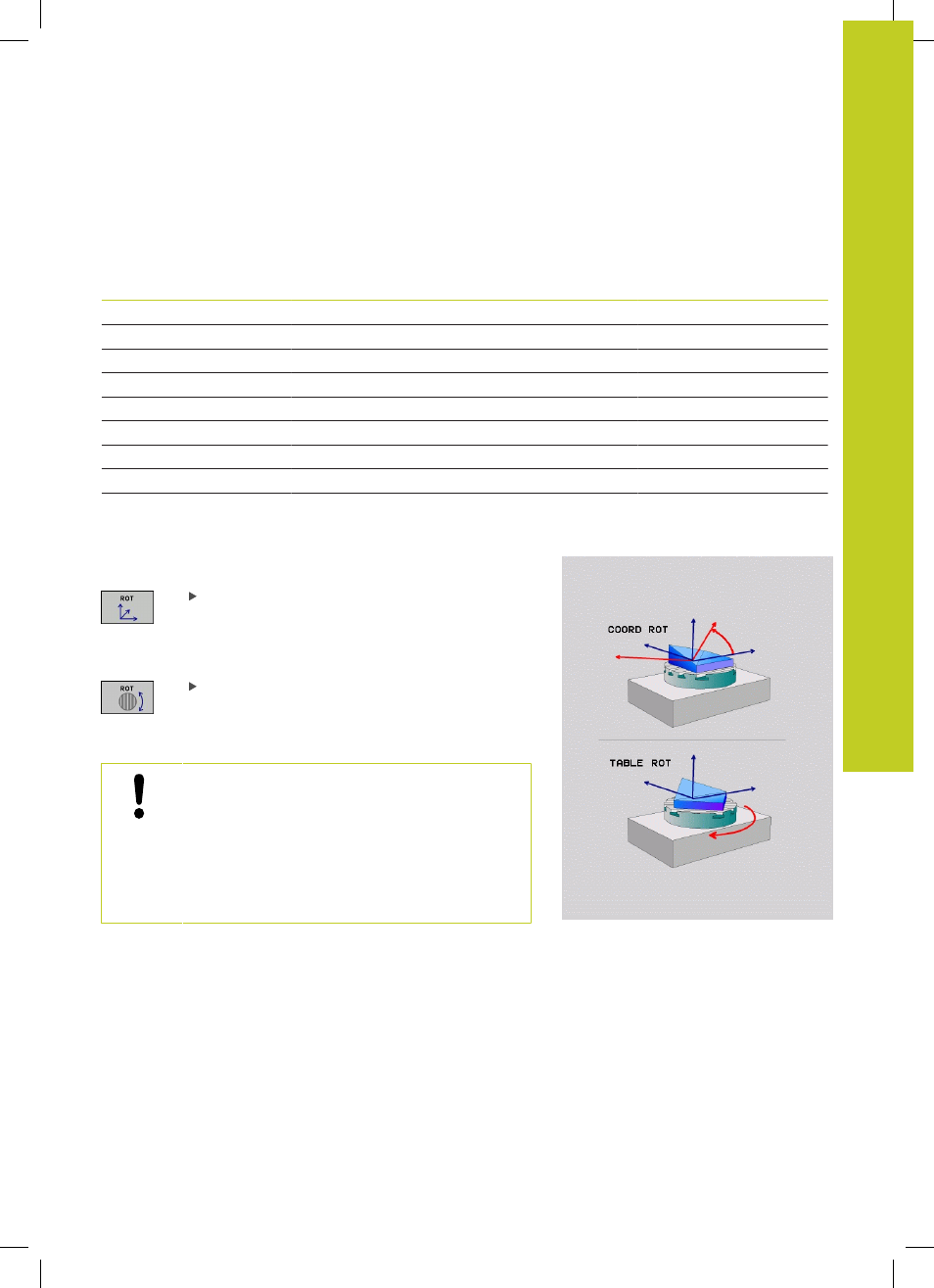

Выбор типа преобразования (ввод в качестве опции)
Для станков с круглым столом C существует функция, при
помощи которой можно задать тип преобразования:
COORD ROT задает поворот только системы
координат на определенный угол поворота
при помощи PLANE-функции. Круглый стол
не перемещается, компенсация поворота
осуществляется математически
TABLE ROT
задает позиционирование круглого
стола на определенный угол поворота при
помощи PLANE-функции. Компенсация
осуществляется путем вращения заготовки
При использовании функции PLANE AXIAL
функции COORD ROT и TABLE ROT не имеют
каких-либо функций.
Если функция TABLE ROT используется в
сочетании с разворотом плоскости обработки
и углом поворота 0, ЧПУ поворачивает стол на
угол, определенный для разворота плоскости
обработки.
