PLANE-функция: наклон плоскости обработки (опция ПО 1) 12.2
12
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
383
Параметры ввода

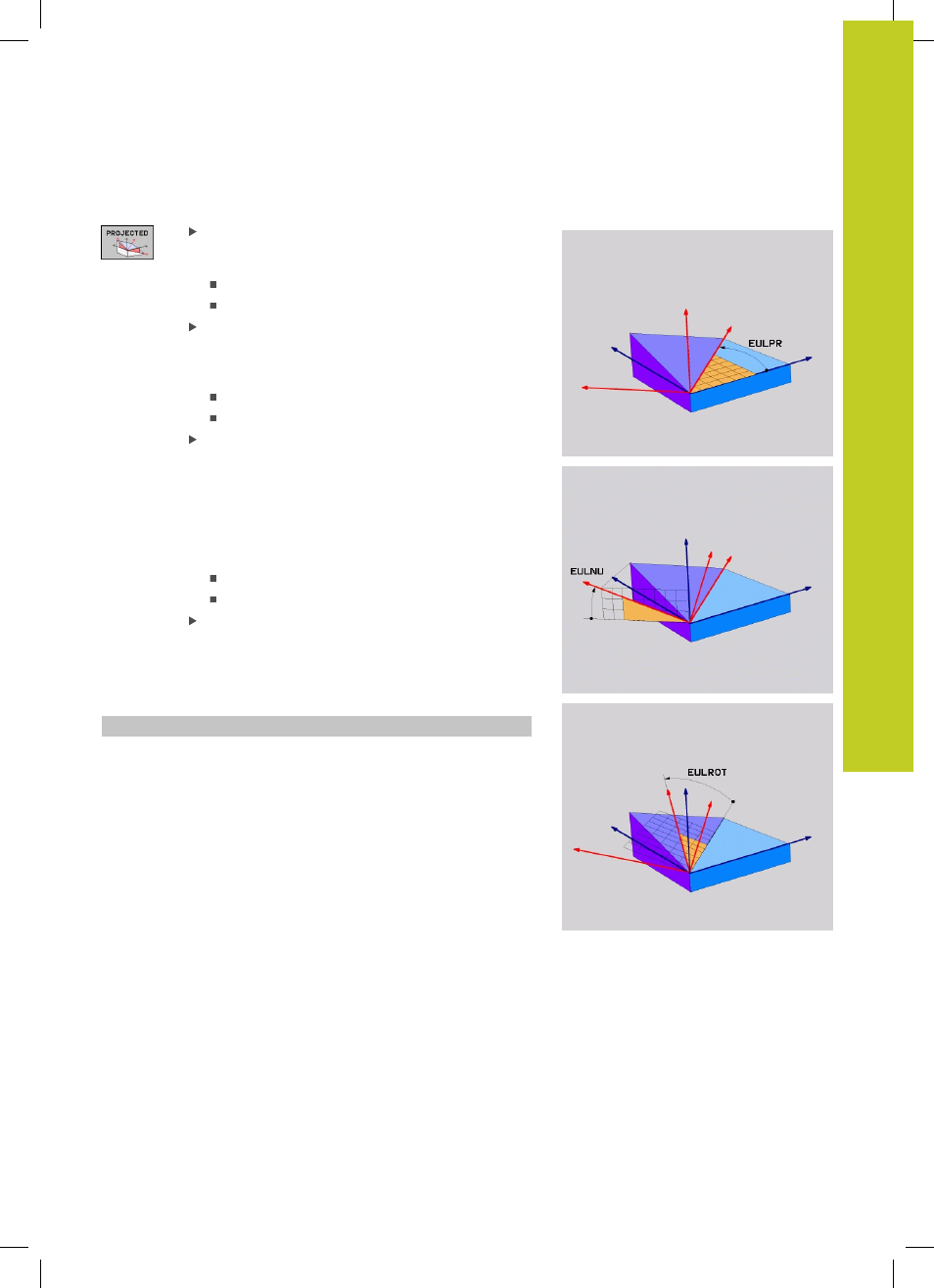

Угол поворота главной плоскости
координат? : угол разворота EULPR вокруг Z-оси
(см. рис. справа вверху). Обратите внимание:
Диапазон ввода от -180.0000° до 180.0000°
Осью 0° является ось X
Угол наклона оси инструмента? : угол наклона
EULNUT системы координат вокруг смещенной
на угол прецессии оси X (см. рис. справа в
центре). Обратите внимание:
Диапазон ввода от 0° до 180.0000°
Осью 0° является ось Z
ROT-угол наклонной плоскости? : поворот
EULROT наклонной системы координат вокруг
наклонной оси Z (логически соответствует
вращению с помощью цикла 10 ПОВОРОТ).
С помощью угла вращения можно простым
способом определить направление оси X
на наклонной плоскости обработки (см. рис.
справа внизу). Обратите внимание:
Диапазон ввода от 0° до 360.0000°
Осью 0° является ось X
Продолжите работу, перейдя к свойствам
позиционирования, смотри "Определение
процедуры работы PLANE-функции при
позиционировании", Стр. 391
NC-кадр
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
