Программирование: Многоосевая обработка
12.2 PLANE-функция: наклон плоскости обработки (опция ПО 1)
12
384
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
Используемые сокращения
Сокращение Значение
EULER
Швейцарский математик, давший
определение так называемым углам
Эйлера
EULPR Пре цессия: угол, описывающий поворот
системы координат вокруг оси Z
EULNU Ну тация: угол, описывающий поворот
системы координат вокруг смещенной на
угол прецессии оси X
EULROT Угол вращения: угол, описывающий
поворот наклонной системы координат
вокруг наклонной оси Z
Определение плоскости обработки по двум
векторам: PLANE VECTOR
Применение
Определение плоскости обработки через два вектора можно
использовать в том случае, если CAD-система ЧПУ может
рассчитать вектор базиса и вектор нормали к наклонной
плоскости обработки. Нормированный ввод не требуется. ЧПУ
выполняет внутренний расчет нормирования так, что оператор
может вводить значения от -9.999999 до +9.999999.

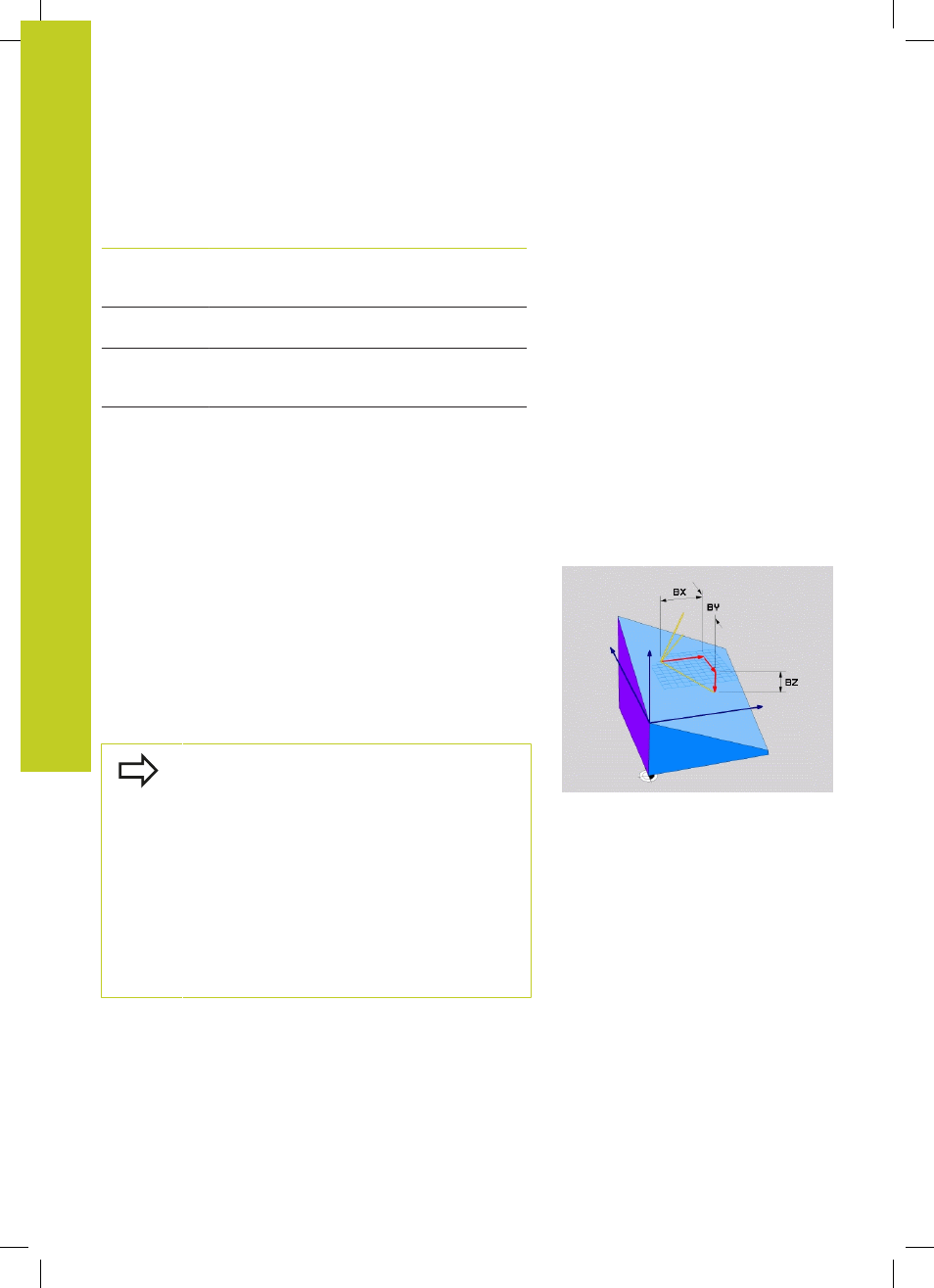

Базисный вектор, который требуется для определения
плоскости обработки, определяется тремя составляющими BX,
BY и BZ (см. рис. справа вверху). Вектор нормали определяется
составляющими NX, NY и NZ.
Обратите внимание перед
программированием
Базисный вектор определяет направление оси
X на наклонной плоскости обработки, вектор
нормали определяет направление плоскости
обработки и перпендикулярен к нему.
ЧПУ выполняет внутренний расчет
соответствующих нормированных векторов из
введенных оператором значений.
Описание параметров для процедуры работы
при позиционировании: смотри "Определение
процедуры работы PLANE-функции при
позиционировании".
