Примеры программирования 8.6
8
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
249

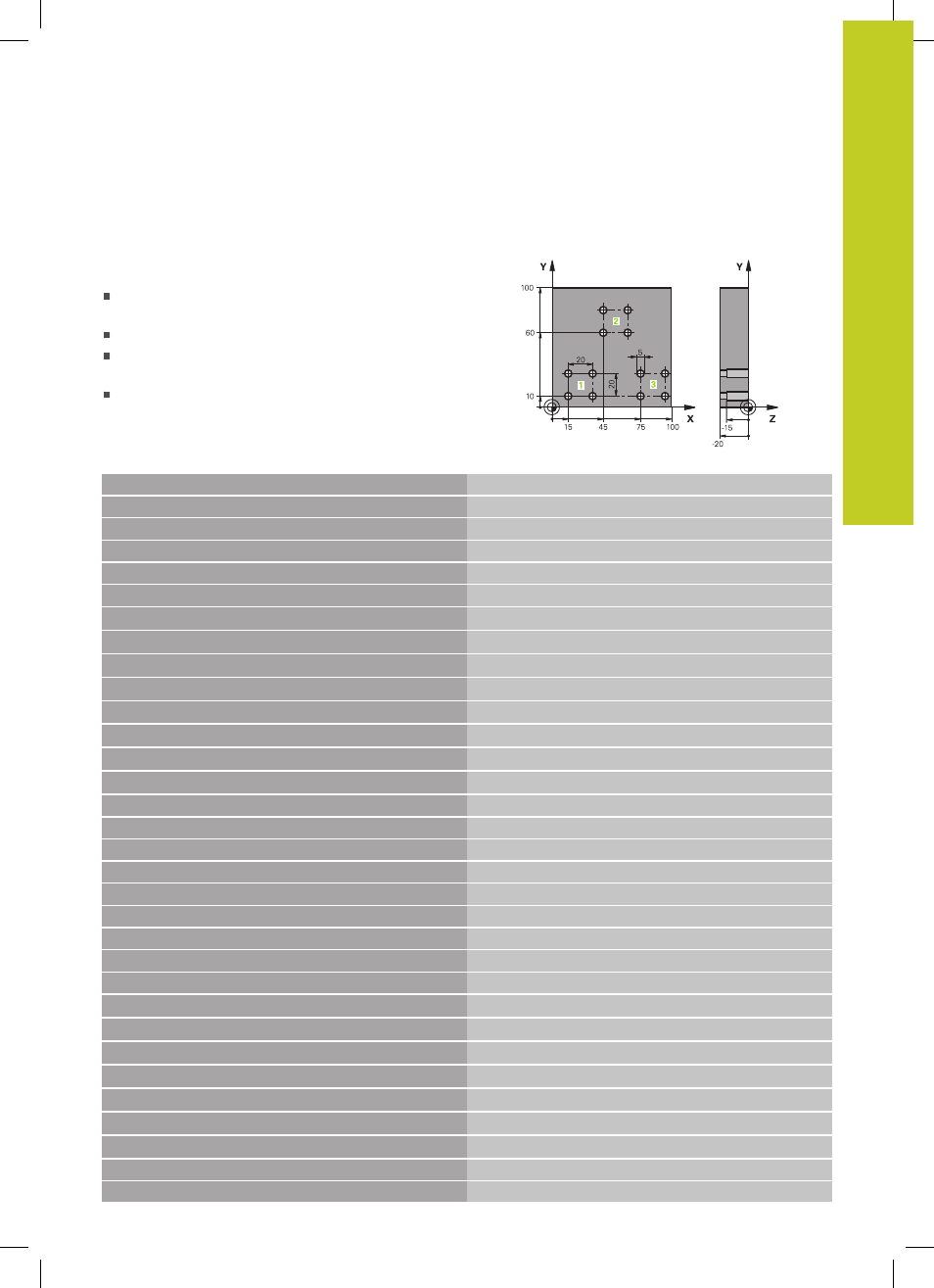

Пример: группа отверстий, выполняемая
несколькими инструментами
Работа программы:
Программирование циклов обработки в главной
программе
Вызов полного плана сверления (подпрограмма 1)
Подвод к группе отверстий в подпрограмме1,
вызов группы отверстий (подпрограмма 2)
Один раз запрограммируйте группу отверстий в
подпрограмме 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S5000 *
Вызов инструмента: центровое сверло
N40 G00 G40 G90 Z+250 * Отвод инструмента
N50 G200 СВЕРЛЕНИЕ Определение цикла "Центровка"
Q200=2 ;БЕЗОП. РАССТ.
Q201=-3 ;ГЛУБИНА
Q206=250 ;F ВРЕЗАНИЕ НА ГЛУБИНУ
Q202=3 ;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;F-ВРЕМЯ НАВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХН.
Q204=10 ;2-ОЕ БЕЗОП. РАССТ.
Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
N60 L1,0 * Вызов подпрограммы 1 для полного плана сверления
N70 G00 Z+250 M6 * Смена инструмента
N80 T2 G17 S4000 * Вызов инструмента: сверло
N90 D0 Q201 P01 -25 * Новая глубина для сверления
N100 D0 Q202 P01 +5 * Новое врезание для сверления
N110 L1,0 * Вызов подпрограммы 1 для полного плана сверления
N120 G00 Z+250 M6 * Смена инструмента
N130 T3 G17 S500 * Вызов инструмента: развертывание
N140 G201 РАЗВЕРТЫВАНИЕ Определение цикла "Развертывание"
Q200=2 ;БЕЗОП. РАССТ.
Q201=-15 ;ГЛУБИНА
Q206=250 ;ПОДАЧА ВРЕЗ. НА ГЛУБИНУ
Q211=0.5 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
Q208=400 ;ПОДАЧА ОБР. ХОДА
Q203=+0 ;КООРД. ПОВЕРХН.
Q204=10 ;2-ОЕ БЕЗОП. РАССТ.
N150 L1,0 * Вызов подпрограммы 1 для полного плана сверления
N160 G00 Z+250 M2 * Конец главной программы
