Установка точки привязки с помощью измерительного щупа 15.9
15
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
497
Центр окружности в качестве точки привязки
Центры отверстий, круглых карманов, полных цилиндров,
цапф, круглых островов и т.п. можно назначать в качестве
точек привязки.

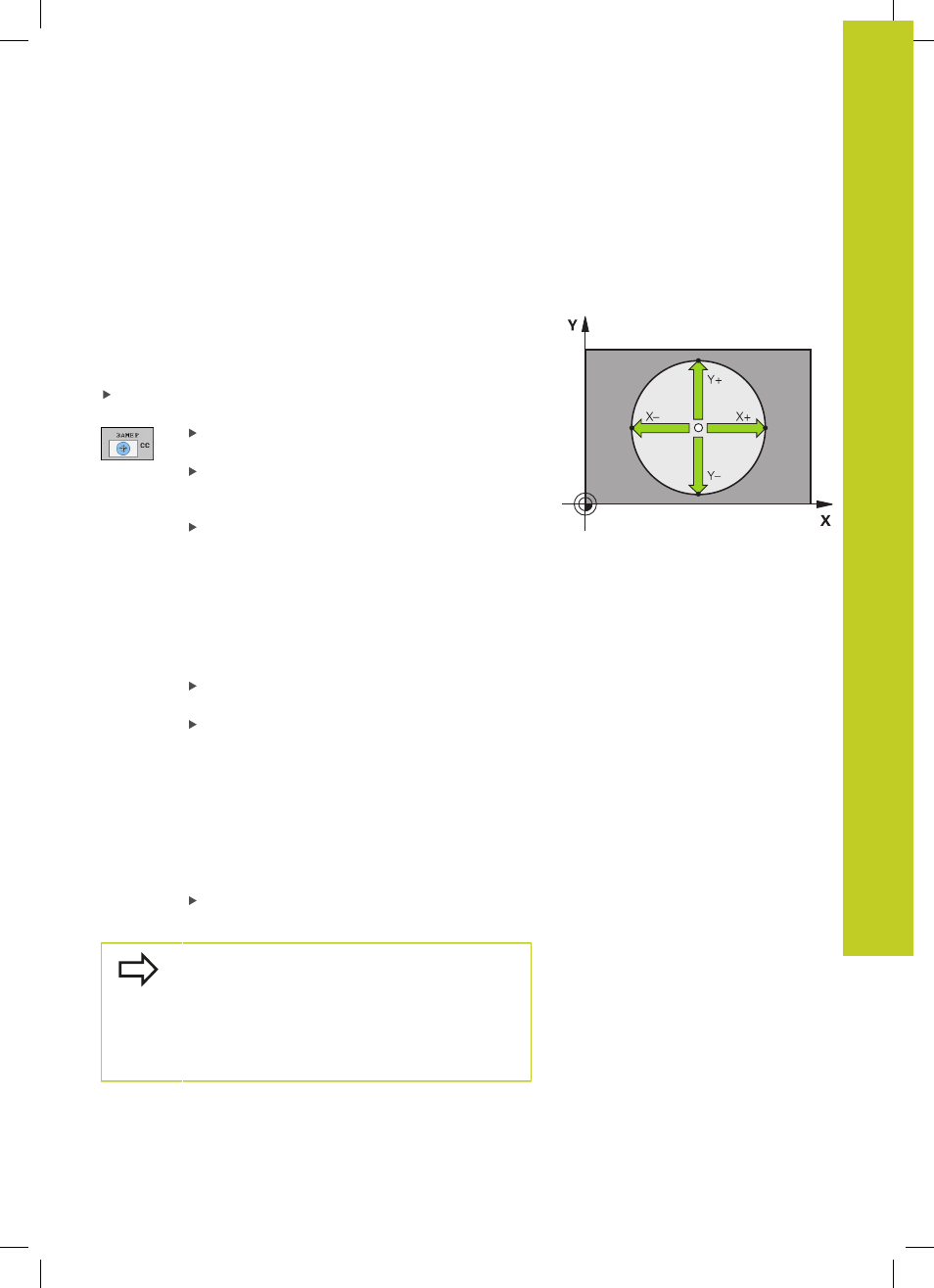

Круглый карман:
При ощупывании система ЧПУ снимает размеры внутренней
стенки кармана во всех четырех направлениях осей координат.
Для разорванных окружностей (дуг окружностей) направление
ощупывания может быть выбрано произвольно.
Поместите наконечник щупа приблизительно в центр
окружности
Выберите функцию ощупывания: выберите
Softkey ОЩУПЫВАНИЕ CC
Выберите направление ощупывания или
Softkey для программы автоматического
измерения
Ощупывание: нажмите внешнюю кнопку
START. Щуп выполнит измерение внутренней
стенки окружности в выбранном направлении.
Если вы не используете программу
автоматического измерения, этот процесс
следует повторить. Центр вы сможете
рассчитать после третьей операции
ощупывания (рекомендуется выполнять
измерение по четырем контактным точкам).
Завершите операцию ощупывания, перейдите в
меню оценки: нажмите Softkey ОЦЕНКА
Точка привязки
: введите обе координаты
центра окружности в окне меню, назначьте
при помощи Softkey УСТ. ТОЧКИ ПРИВЯЗКИ
или запишите значения в таблицу (смотри
"Запись результатов измерения из
циклов измерительного щупа в таблицу
нулевых точек", Стр. 482 или смотри
"Запись результатов измерения из
циклов измерительного щупа в таблицу
предустановок", Стр. 483)
Завершите функцию ощупывания: нажмите
Softkey ENDE
ЧПУ может рассчитать внешнюю или внутреннюю
окружность уже по трем точкам измерения,
например, в сегментах окружности. Более точные
результаты можно получить, проведя измерение
окружности по четырем точкам ощупывания.
По возможности старайтесь всегда выполнять
позиционирование щупа по центру.
